ПЭАП · ручные охранные извещатели (кнопки нападения)

ИО101-1 — ручной электроконтактный извещатель (кнопка нападения)

Кнопка с фиксацией для вызова охраны при нападении на сотрудников банка, офиса и т.п. Исполнения А (бывш. КНС-1), В, В1 с подсветкой и В2 со встроенным ключом фиксации нажатия.

Кнопки нападения ИО101-1

Модели семейства

ИО101-1(А)Бывшее название КНС-1, выпускается с 1995 года. Двухпроводный кабель припаян к контактам; производится постоянно, заказ от 1 коробки (50 шт.).
ИО101-1(А)
Коммутируемое напряжениепостоянное, от 5,0 до 125,0 В
Коммутируемый токпостоянный, от 0,001 до 1,0 А
Переходное сопротивление замкнутых контактовне более 0,5 Ом
Усилие срабатыванияот 0,5 до 1,0 кг
Ход кнопкине более 5,0 мм
Массаменее 0,1 кг
Условия эксплуатацииУХЛ 4.2 по ГОСТ 15150-69, от 0 до 35 °C, влажность до 85 % при 20 °C
Подключениепровода, скрутка в распределительной коробке или пайка

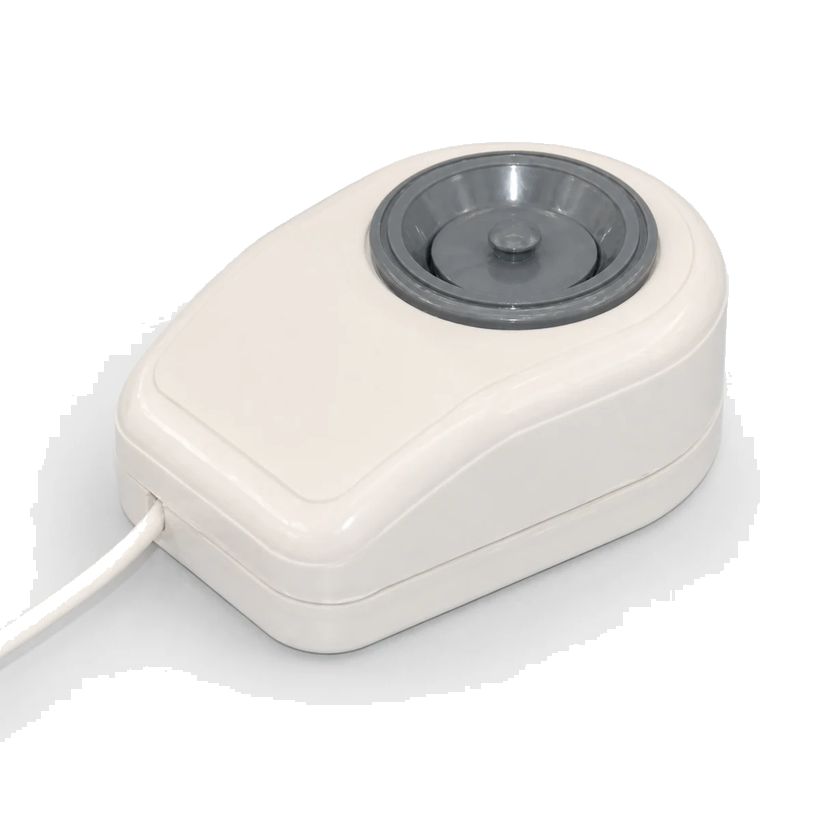

ИО101-1(А) с магнитным ключомОтдельная страница на сайте; выпускается под заказ от 100 шт.; описание и параметры те же, что у ИО101-1(А).
ИО101-1(А) с магнитным ключом
Коммутируемое напряжениепостоянное, от 5,0 до 125,0 В
Коммутируемый токпостоянный, от 0,001 до 1,0 А
Переходное сопротивление замкнутых контактовне более 0,5 Ом
Усилие срабатыванияот 0,5 до 1,0 кг
Ход кнопкине более 5,0 мм
Массаменее 0,1 кг
Условия эксплуатацииУХЛ 4.2 по ГОСТ 15150-69, от 0 до 35 °C, влажность до 85 % при 20 °C

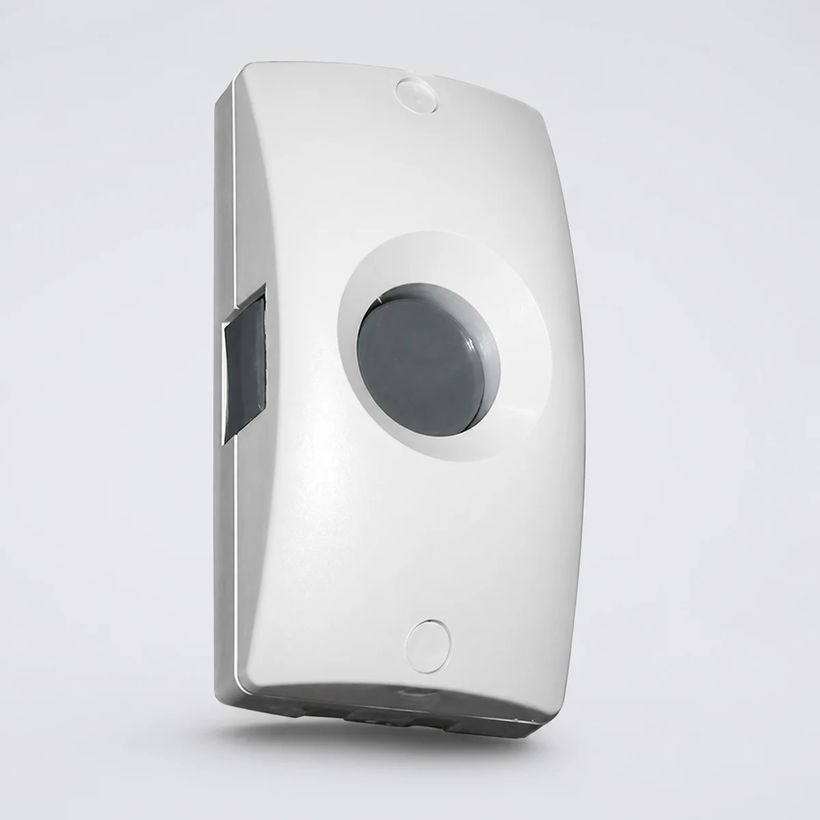

ИО101-1(В)С клеммной колодкой в корпусе, подключённой только к нормально замкнутым контактам; производится постоянно, заказ от 1 коробки (60 шт.); возвратный механизм.
ИО101-1(В)
Коммутируемое напряжениепостоянное, от 5,0 до 125,0 В
Коммутируемый токпостоянный, от 0,001 до 1,0 А
Переходное сопротивление замкнутых контактовне более 0,5 Ом
Усилие срабатыванияот 0,5 до 1,0 кг
Ход кнопкине более 5,0 мм
Массаменее 0,1 кг
Условия эксплуатацииУХЛ 4.2 по ГОСТ 15150-69, от 0 до 35 °C, влажность до 85 % при 20 °C
Подключениеклеммная колодка в корпусе
Возвратпотянуть вверх за два выступа по бокам кнопки
ИО101-1(В1)С подсветкой; выпускается под заказ от 100 шт.; подключение через клеммную колодку в корпусе.
ИО101-1(В1)
Коммутируемое напряжениепостоянное, от 5,0 до 125,0 В
Коммутируемый токпостоянный, от 0,001 до 1,0 А
Переходное сопротивление замкнутых контактовне более 0,5 Ом
Усилие срабатыванияот 0,5 до 1,0 кг
Ход кнопкине более 5,0 мм
Массаменее 0,1 кг
Условия эксплуатацииУХЛ 4.2 по ГОСТ 15150-69, от 0 до 35 °C, влажность до 85 % при 20 °C
Подсветка, питаниеот 10 до 15 В
Подсветка, номинальный ток10 мА при 12 В
Подсветка, цветбелый

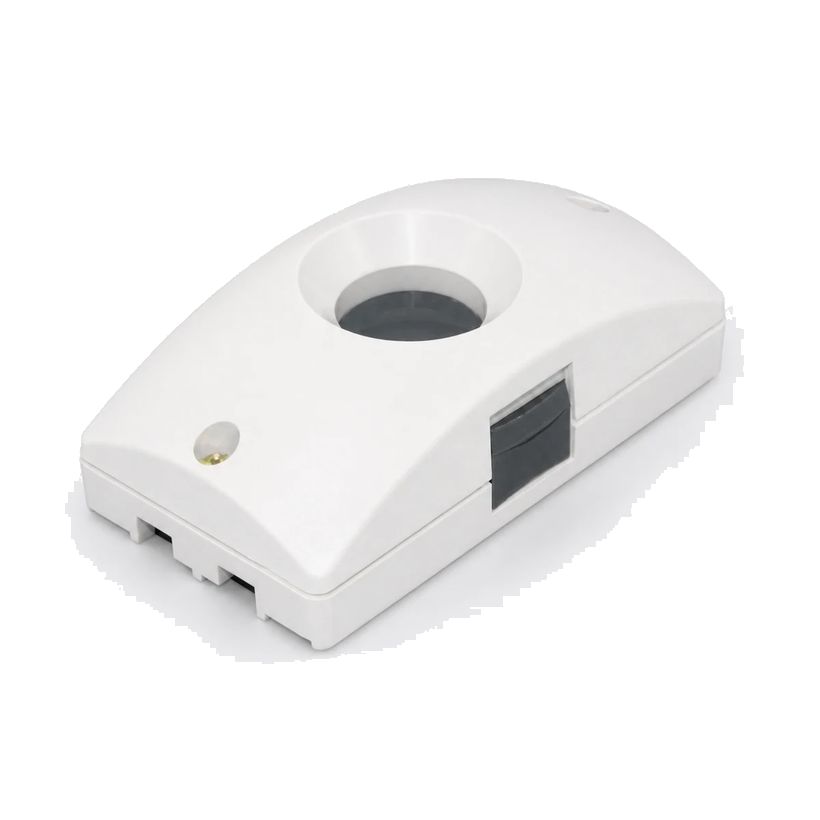

ИО101-1(В2)В извещатель может быть установлен автономный электронный ключ нажатия; выпускается под заказ от 100 шт.
ИО101-1(В2)
Коммутируемое напряжениепостоянное, от 5,0 до 125,0 В
Коммутируемый токпостоянный, от 0,001 до 1,0 А
Переходное сопротивление замкнутых контактовне более 0,5 Ом
Усилие срабатыванияот 0,5 до 1,0 кг
Ход кнопкине более 5,0 мм
Массаменее 0,1 кг
Условия эксплуатацииУХЛ 4.2 по ГОСТ 15150-69, от 0 до 35 °C, влажность до 85 % при 20 °C
Ключ нажатиялитиевая батарея CR 2032, хватает на несколько лет
Точность времени10 минут, индикация до одного часа

Как это работает и подключается

Монтаж

Примеры

Касса банка, офис

Кнопка на рабочем месте кассира: при нажатии контакты размыкаются, приёмно-контрольный прибор или ПЦН видят тревогу.

Выяснение времени нажатия (В2)

Ключ нажатия запоминает нажатие; прибывший наряд подносит магнит к извещателю и по вспышкам индикатора определяет факт и время нажатия.

Частые вопросы

Что такое ИО101-1(А)?

Прежнее название КНС-1; выпускается с 1995 года.

Есть ли исполнение с подсветкой?

Да, ИО101-1(В1): питание подсветки от 10 до 15 В, 10 мА при 12 В, белый цвет.
