PERCo-AC-02.2 — конвертер Wiegand → RS-485 для двух считывателей

Плата подключает к контроллеру СКУД PERCo два считывателя с выходом Wiegand, преобразуя сигнал в RS-485. Адрес каждого считывателя задаётся джамперами на плате.

Модели семейства

PERCo-AC-02.2 исп.1-02В пластиковом корпусе, для установки рядом с контроллером.

Питание	12±1,2 В пост. тока, ток не более 0,02 А, мощность не более 0,25 Вт
Считыватели	2, интерфейс Wiegand-26/-32/-34/-37/-40/-42/-48/-50/-56/-58/-64/-66
Интерфейс к контроллеру	RS-485
Условия эксплуатации	УХЛ4 по ГОСТ 15150-69, от 0 до +40 °C, влажность до 93% при +40 °C
Габариты / масса	88×44×22 мм; не более 50 г
Срок службы	10 лет

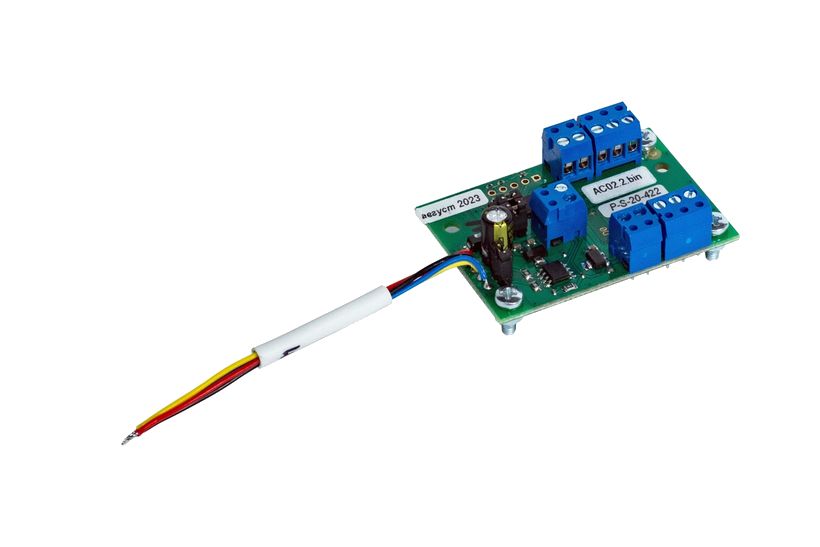

PERCo-AC-02.2 исп.1-01Отдельная печатная плата (OEM) для встраивания в контроллеры в металлическом корпусе.

Форм-фактор

печатная плата без корпуса

Как это работает и подключается

Джамперы ХР1 и ХР2 задают адрес каждого из двух подключённых считывателей (комбинации перемычек дают адреса 1-2, 3-4, 5-6 и т.д.).
Джампер ХР3 отключает концевой резистор — снимать, если конвертер не последнее устройство на линии связи.

Монтаж

Устройства на линии RS-485 (считыватели, контроллеры, картоприёмники и другое оборудование PERCo, включая конвертеры) соединяются витой парой по топологии «общая шина»: контакт А — к линии А, контакт В — к линии В.
На концах линии связи устанавливаются концевые резисторы номиналом 120 Ом для предотвращения искажений сигнала.
Всем устройствам на линии RS-485 нужно задать разные адреса перемычками — иначе оборудование с одинаковыми адресами работать не будет.

Примеры

Подключение двух Wiegand-считывателей

Конвертер принимает данные Wiegand от двух считывателей и передаёт их в контроллер по RS-485, также управляет индикацией считывателей командами от контроллера.

Цепочка устройств на одной линии RS-485

До нескольких конвертеров и других устройств PERCo подключаются к общей шине RS-485 — каждому нужен свой адрес, иначе устройства с одинаковым адресом не заработают.

Частые вопросы

Сколько считывателей подключается к одному конвертеру?

Два, с интерфейсом Wiegand одного из поддерживаемых форматов (от Wiegand-26 до Wiegand-66).

Как задать адрес считывателя?

Комбинацией джамперов ХР1 и ХР2 на плате конвертера — таблица соответствия приведена в руководстве.

Нюансы и грабли

Если конвертер не конечное устройство на линии — обязательно снять джампер ХР3 (отключить встроенный концевой резистор), иначе сигнал на шине будет искажаться.
Исполнение 1-02 (в корпусе) и 1-01 (плата OEM) — разные форм-факторы для разных задач монтажа; для встраивания в металлический корпус контроллера нужно заказывать именно 1-01.
Эксплуатация ограничена диапазоном 0...+40 °C (УХЛ4) — не для неотапливаемых помещений или улицы.
