PERCo-CL15.3 / CL15.7 — контроллер замка со встроенным считывателем EMM/HID или Mifare

Компактный контроллер у точки прохода управляет одним замком, направлением турникета/калитки или шлюза. CL15.3 читает карты HID/EM-Marine, CL15.7 — MIFARE, банковские карты и NFC-смартфоны.

Модели семейства

PERCo-CL15.3Встроенный считыватель HID / EM-Marine.

Питание	12±1,2 В пост. тока, ток не более 0,15 А, мощность не более 2 Вт
Считыватель	HID, EM-Marine
Дальность считывания	HID не менее 25 мм, EM-Marine не менее 50 мм
Память	не менее 50 000 карт, не менее 150 000 событий журнала
Габариты / масса	150×50×20 мм; не более 0,15 кг
Защита	IP54 по EN 60529, класс III по ГОСТ Р МЭК730-1-94
Точки прохода	1 контролируемая точка прохода, 1 вход ДУ, 1 доп. вход, 1 доп. выход

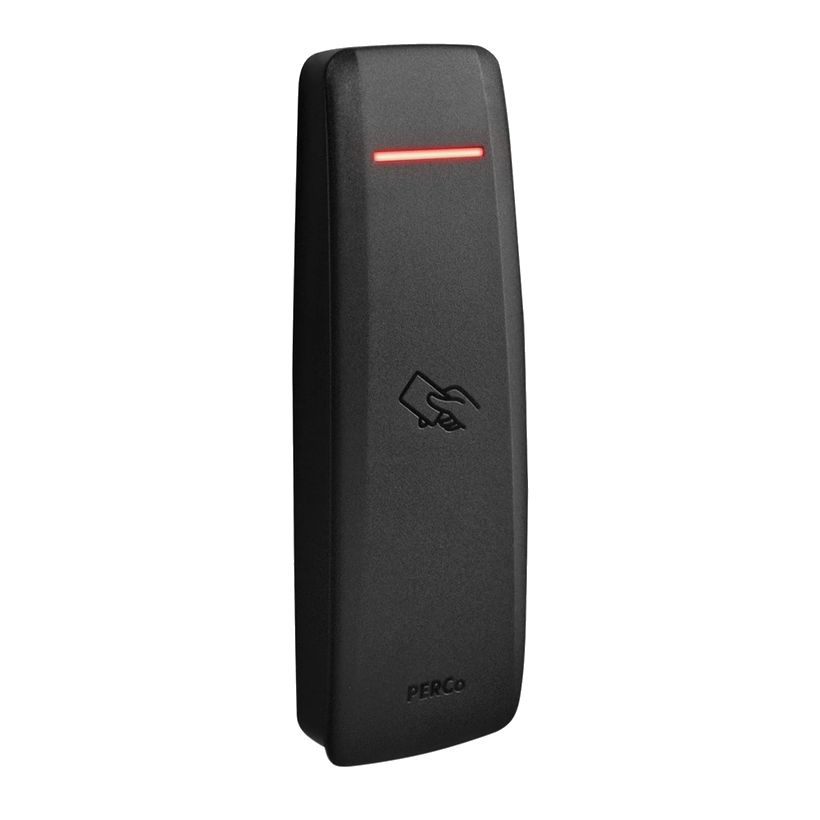

PERCo-CL15.7Встроенный считыватель MIFARE, банковские карты и смартфоны с NFC.

Питание	12±1,2 В пост. тока, ток не более 0,25 А, мощность не более 3 Вт
Считыватель	MIFARE, банковские карты с NFC, смартфоны с NFC
Дальность считывания	UID карты MIFARE от 3,5 до 6 см, защищённые данные от 2 до 6 см, смартфоны с NFC от 2 до 6 см
Память	не менее 50 000 карт, не менее 150 000 событий журнала
Габариты / масса	150×50×20 мм; не более 0,15 кг
Защита	IP54 по EN 60529, класс III

Как это работает и подключается

Работает в составе СКУД PERCo-Web, PERCo-S-20; конфигурация — через встроенный веб-интерфейс контроллера.
IP-адрес и MAC-адрес контроллеру заданы на производстве и указаны в паспорте и на корпусе; маска подсети 255.0.0.0, адрес шлюза 0.0.0.0.

Монтаж

Монтаж — специалист-электромонтажник; все подключения и установка перемычек — только при отключённом источнике питания.
Контроллеры и считыватели — не ближе 50 см друг от друга; оборудование — не ближе 1 м от электрогенераторов, электродвигателей, тиристорных регуляторов света.
Сигнальные кабели и низковольтное питание — не ближе 50 см от силовых кабелей, пересечение — только под прямым углом; удлинять кабели (кроме Ethernet) — только пайкой.
При токе замка более 1 А (или 0,65-1 А дольше 30 с) нужно промежуточное реле; замок без искрозащиты — диод Шоттки 1N5819 на ток не менее 1 А, электромагнитный замок без размагничивающей цепи — супрессор 15-18 В из комплекта у самого замка.
Через PoE-сплиттер рекомендуется подключать только электромеханические замки с диодом искрозащиты 1N5819 — супрессор в этой схеме использовать не рекомендуется.

Примеры

Односторонняя дверь

Один контроллер управляет одним замком по карте доступа.

Двусторонняя дверь

Два контроллера — по одному на каждое направление двустороннего замка.

Частые вопросы

Чем CL15.3 отличается от CL15.7?

Встроенным считывателем (у CL15.3 — HID/EM-Marine, у CL15.7 — MIFARE, банковские карты и смартфоны с NFC) и энергопотреблением: CL15.3 — не более 0,15 А/2 Вт, CL15.7 — не более 0,25 А/3 Вт; корпус и монтаж одинаковые.

Сколько карт хранит контроллер?

Не менее 50 000 карт и не менее 150 000 событий журнала по техническим характеристикам руководства.

Нюансы и грабли

CL15.3 и CL15.7 различаются встроенным считывателем и энергопотреблением — при подборе под проект сверять тип карт заказчика (HID/EM-Marine у .3, MIFARE/NFC у .7), корпус и монтаж одинаковые.
PoE-сплиттер и супрессор — взаимоисключающие варианты защиты замка; супрессор в PoE-схеме может вывести сплиттер из строя.
