PERCo-CL211.9 / CL229 — контроллер замка второго уровня со встроенным считывателем

Подчинённый контроллер одной двери, по RS-485 к контроллеру первого уровня (CT/L04, CT/L04.2, CT/L14 или электронной проходной), до 8 на один; сам не работает. CL229 новее, смартфоны по BLE.

Контроллер замка второго уровня PERCo-CL211.9 / CL229

Модели семейства

PERCo-CL211.9Считыватель HID/EMM/MIFARE/NFC, память до 50 000 пользователей при работе с CT/L04.2 (или до 1000 с CT/L04).

Питание	12±1,2 В пост. тока, ток не более 150 мА, мощность не более 1,8 Вт
Считыватель	HID/EMM/MIFARE, банковские карты и смартфоны с NFC
Дальность считывания	карты HID/EMM от 4 до 7 см, MIFARE от 3,5 до 6 см, NFC-смартфоны от 2 до 6 см
Интерфейс к контроллеру первого уровня	RS-485, кабель до 1200 м
Пользователи	до 1000 (с CT/L04) или до 50 000 (с CT/L04.2/CT03.2/CT/L14, зависит от распределения памяти); до 128 в аварийном режиме
Габариты / масса	150×50×20 мм; не более 0,3 кг
Условия эксплуатации	У1 по ГОСТ 15150-69 (открытый воздух), от -30 до +45 °C
Защита	IP54 по EN 60529

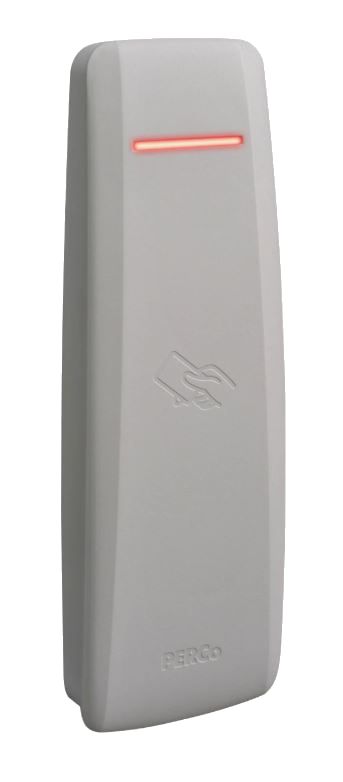

PERCo-CL229Добавлена поддержка смартфонов по BLE (до 10 м), степень защиты IP67.

Питание	12±1,2 В пост. тока, ток не более 170 мА, мощность не более 2,1 Вт
Считыватель	HID/EMM/MIFARE/NFC/BLE, частоты 125 кГц / 13,56 МГц / 2,4 ГГц
Дальность считывания BLE	до 10 м
Пользователи	до 50 000
Условия эксплуатации	У1 по ГОСТ 15150-69 (открытый воздух), от -30 до +45 °C
Защита	IP67 по EN 60529

Как это работает и подключается

Контроллер не предусматривает автономного использования — работает только как второй уровень при контроллере первого уровня по интерфейсу RS-485 (кабель до 1200 м).
Поддерживается использование замков с контактной группой серии PERCo-LB без отдельного датчика двери — открытие фиксируется по состоянию контактной группы замка.
CL229 дополнительно поддерживает открытие смартфоном по BLE на дальности до 10 м — руководство CL211.9 такой возможности не описывает.

Монтаж

Монтировать в непосредственной близости от исполнительного устройства, на высоте удобной для предъявления карты (например, 120-150 см от пола).
Установка на металлическую поверхность или за неё не допускается.
Взаимное удаление контроллеров со встроенными считывателями друг от друга и от внешних считывателей — не менее 50 см.

Примеры

Доступ в отдельное помещение

Контроллер обеспечивает односторонний доступ в помещение по карте/смартфону, выход — кнопкой ДУ.

Расширение точки прохода

До 8 контроллеров CL211.9/CL229 подключаются к одному контроллеру первого уровня (CT/L04, CT/L04.2, CT/L14 или встроенному контроллеру электронной проходной).

Частые вопросы

Можно ли поставить контроллер отдельно, без другого оборудования PERCo?

Нет, руководство прямо указывает, что автономное использование не предусмотрено — контроллер работает только как второй уровень при контроллере первого уровня.

Чем CL229 отличается от CL211.9?

Поддержкой смартфонов по BLE (до 10 м), более высокой степенью защиты корпуса (IP67 против IP54) и немного другим энергопотреблением; корпус и назначение те же.

Нюансы и грабли

Контроллер работает только в связке с контроллером первого уровня — сам по себе, без CT/L04/CT/L04.2/CT/L14 или электронной проходной, точку доступа не откроет.
Число пользователей сильно зависит от модели контроллера первого уровня: с CT/L04 — только 1000, с CT/L04.2/CT/L14 — до 50 000 — при подборе связки уточнять модель первого уровня.
IP54 у CL211.9 и IP67 у CL229 — разная устойчивость к воде и пыли при одинаковом заявленном исполнении У1 (открытый воздух); для открытых объектов предпочтительнее CL229.

Документация

PERCo — Контроллер замка CL211.9, ApplicGuide/руководство по эксплуатации
PERCo — Контроллер замка второго уровня CL229, ApplicGuide
