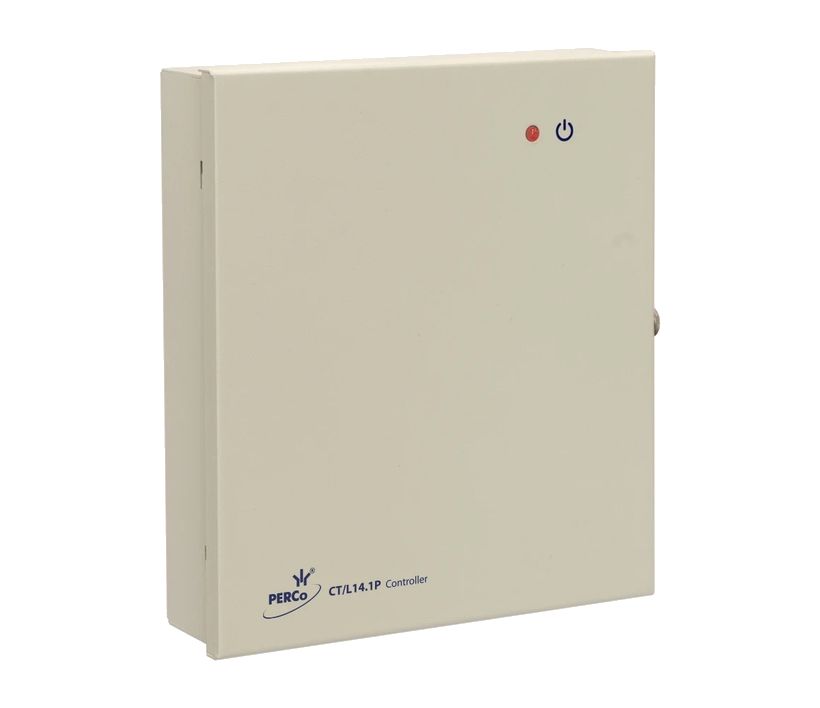

PERCo-CT/L14 и CT/L14.1P — сетевые контроллеры СКУД на Ethernet, до 4 ИУ
Сетевой контроллер СКУД: Ethernet, до 4 замков, 2 турникетов или 2 шлагбаумов, память на 50 000 пользователей и журнал 150 000 событий; CT/L14.1P дополнительно поддерживает OSDP.
Модели семейства
| Питание | 12±1,2 В DC; собственный ток контроллера не более 0,25 А (без считывателей, сканеров и доп. оборудования); потребляемая мощность не более 3 Вт |
| Связь | Ethernet IEEE 802.3, 10/100 Мбит/с |
| Считыватели | RS-485 — до 8; Wiegand — до 8 через 4 конвертера PERCo-AC-02.1; сканеры штрихкода по USB — до 3 (профили HID, CDC) |
| Контроллеры 2-го уровня | до 8 — CL211.3, CL211.9 или CL201.1 по RS-485 |
| Память и журнал | не менее 50 000 пользователей, до 5 карт на сотрудника, журнал до 150 000 событий |
| Исполнительные устройства | до 4 замков, либо до 2 турникетов/калиток, либо до 2 шлагбаумов; в комбинации с замками — не более 3 ИУ |
| Периферия | 4 релейных выхода, 3 выхода «открытый коллектор», 13 входов «сухой контакт», до 6 входов ДУ, 6 выходов индикации ДУ |
| Корпус | 208×235×45 мм, не более 1,8 кг, класс защиты III по IEC 61140 |
| Условия эксплуатации | от +1 до +40 °C, влажность до 80% при +25 °C |
| Срок службы | 8 лет |
| Питание | 12±1,2 В DC; собственный ток контроллера не более 0,25 А (без считывателей, сканеров и доп. оборудования); потребляемая мощность не более 3 Вт |
| Связь | Ethernet IEEE 802.3, 10/100 Мбит/с |
| Считыватели | RS-485 — до 8; Wiegand — до 8 через 4 конвертера PERCo-AC02.2; OSDP — до 8 по отдельной линии; сканеры штрихкода — 2 порта USB, до 8 через два USB-хаба |
| Контроллеры 2-го уровня | до 8 — CL211.3, CL211.9 или CL229 по RS-485 |
| Память и журнал | не менее 50 000 пользователей, до 5 карт на сотрудника, журнал до 150 000 событий |
| Исполнительные устройства | до 4 замков, до 2 турникетов/калиток, до 2 шлагбаумов, варианты шлюзов из двух ИУ (замки, турникеты, шлагбаумы) |
| Периферия | 4 релейных + 3 доп. релейных выхода, 3 выхода «открытый коллектор», 17 входов «сухой контакт», до 6 входов ДУ, 6 выходов индикации ДУ |
| Корпус | 208×235×45 мм, не более 1,8 кг, класс защиты III по IEC 61140 |
| Условия эксплуатации | от +1 до +40 °C, влажность до 80% при +25 °C |
| Срок службы | 8 лет |
Как это работает и подключается
- CT/L14 работает в СКУД PERCo-Web или в единой системе PERCo-S-20 (PERCo-S-20 «Школа»); встроенная версия PERCo-Web доступна через веб-интерфейс контроллера по Ethernet (порт :49000 — менеджер системы, логин-пароль по умолчанию admin-admin; порт :8080 — рабочий вход), без отдельного ПК-сервера. Её ограничения: до 500 сотрудников, до 500 посетителей, до 100 подразделений, до 1 млн событий, до 10 контроллеров в системе.
- В РЭ на CT/L14.1P раздела о встроенной версии PERCo-Web нет — модель описана для работы с СКУД PERCo-Web, PERCo-Web «Школа» (внешним ПО).
- Основная конфигурация (шаблон, контроллеры второго уровня, считыватели) задаётся только сетевым ПО: PERCo-Web либо «Базовое/Расширенное ПО S-20» PERCo-SN01/SN02 (PERCo-SS01/SS02 «Школа»).
Монтаж
- Контроллер крепится тремя шурупами (дюбели — из комплекта) на расстоянии не менее 1 м от источников электромагнитных помех; кабели связи, питания и Ethernet подводятся заранее по месту установки.
- Все подключения и установка перемычек — только при выключенном оборудовании и отключённых ИП; способ задания IP-адреса выбирается перемычкой на разъёме XP1 до подачи питания.
- Заземление корпуса или запорной планки замка (полотна двери — для металлической двери) — проводом сечением не менее 0,75 мм², для снятия статического электричества.
- К выходам с индуктивной нагрузкой (замок без встроенной искрозащиты) — супрессор из комплекта или диод Шоттки на рабочий ток не менее 1 А (1N5819); при питании через PoE-сплиттер разрешены только электромеханические замки со встроенным диодом искрозащиты — супрессор в этой схеме запрещён.
- Кабели по табл. 3 РЭ: Ethernet — до 100 м (витая пара не ниже кат.5e); считыватели и табло системного времени — до 50/1200 м суммарно; ИП — до 10 м, сечение не менее 0,75 мм²; кнопка ДУ/датчик двери — до 30 м; ПДУ/картоприёмник — до 40 м. Пересечение с силовыми кабелями — только под прямым углом, удлинения — только пайкой.
- Хранение — в закрытых помещениях от -20 до +40 °C при влажности до 98% (при +25 °C); транспортировка только в закрытом транспорте в заводской упаковке.
- Регламентное обслуживание: регламент №1 — раз в 3 месяца (осмотр, чистка, проверка клемм и предохранителей, имитация срабатывания извещателей); регламент №2 — при двух и более ложных тревогах за 30 дней.
Примеры
Во внутреннюю память CT/L14 загружена сокращённая версия ПО PERCo-Web — СКУД разворачивается через веб-интерфейс самого контроллера, без ПК-сервера.
Контроллер управляет комбинацией турникета/калитки и шлагбаума (ворот АТП) — по РЭ общим числом не более 3 исполнительных устройств при смешанной конфигурации.
К каждому контроллеру подключается до 8 замковых контроллеров PERCo второго уровня — каждый обслуживает свою одностороннюю точку прохода.
Частые вопросы
Чем CT/L14.1P отличается от CT/L14?
Добавлена поддержка считывателей по протоколу OSDP (до 8, отдельная линия), расширенные входы/выходы (17 входов «сухой контакт» и 3 доп. релейных выхода против 13 и 0 у CT/L14), 2 порта USB для сканеров штрихкода и контроллеры второго уровня CL229 вместо CL201.1 в перечне.
Сколько исполнительных устройств держит один контроллер?
До 4 замков, либо до 2 турникетов/калиток, либо до 2 шлагбаумов; при смешанной конфигурации с замками — не более 3 ИУ. У CT/L14.1P РЭ также описывает варианты шлюзов из двух ИУ.
Можно ли запитать контроллер по PoE?
Да, в комплект поставки (у CT/L14) или как дополнительное оборудование (у CT/L14.1P) входит PoE-сплиттер; в этой схеме на выходах с индуктивной нагрузкой разрешены только электромеханические замки со встроенным диодом искрозащиты — супрессор запрещён.
Какая память и журнал событий у контроллеров?
У обеих моделей не менее 50 000 пользователей, до 5 карт на сотрудника, журнал регистрации до 150 000 событий.
Нюансы и грабли
- «Потребляемый ток не более 0,25 А» в характеристиках — это ток самого контроллера без считывателей, сканеров и прочей периферии; при расчёте источника питания эту оговорку легко упустить.
- Супрессор и диод искрозащиты не взаимозаменяемы по схеме: при питании через PoE-сплиттер использование супрессора на замке прямо запрещено РЭ, нужен замок со встроенным диодом искрозащиты (1N5819).
- CT/L14 и CT/L14.1P используют разные конвертеры Wiegand (PERCo-AC-02.1 и PERCo-AC02.2 соответственно) и разные контроллеры второго уровня в перечне (CL201.1 у CT/L14, CL229 у CT/L14.1P) — при развитии системы модели не взаимозаменять без проверки совместимости.
- У CT/L14.1P считыватели по OSDP идут отдельной линией связи и не делят лимит в 8 шт. со считывателями RS-485/Wiegand — это разные бюджеты подключения, а не общий.
Документация
- PERCo — Контроллер PERCo-CT/L14, руководство по эксплуатации
- PERCo — Контроллер PERCo-CT/L14.1P, руководство по эксплуатации
