PERCo-CT01 х-01 — универсальный контроллер турникета/калитки для системы PERCo-S-20
Отдельный контроллер в металлическом корпусе для одного турникета/калитки PERCo или стороннего производителя — через унифицированный релейный интерфейс ИУ.
Модели семейства
| Питание | 12±1,2 В пост. тока, ток не более 0,5 А, мощность не более 6 Вт |
| Габариты / масса | 205×235×58 мм; не более 1,7 кг |
| Считыватели | 2 по RS-485 (PERCo-IR01 1-01, PERCo-IR02 1-01), карты с кодом не более 64 бит |
| Интерфейс связи с ПК | Ethernet (IEEE 802.3), стек TCP/IP |
| ИУ | унифицированный интерфейс: входы PASS A/PASS B (факт прохода), релейные выходы ИУ_А/ИУ_В (С/NO) на разблокировку в обоих направлениях |
| Доп. входы/выходы | 2 доп. входа (In1, In2); 2 релейных выхода Out1/Out2 (NC/C/NO, до 30 В пост./42 В перем., 3 А) — используются как выход Alarm и доп. оборудования; 2 выхода «открытый коллектор» Out3/Out4 (до 30 В, 0,2 А) |
| ПДУ | подключение пульта PERCo-H-05/4: 3 входа управления проходом (DUA, DUSt, DUB), 4 выхода индикации (Buzz, Led«A», Led«Stop», Led«B») |
| Память | до 10 000 карт; до 10 000 событий |
| Условия эксплуатации | отапливаемые помещения, от +1 до +40°С, влажность не более 80% при +25°C |
| Память | до 50 000 карт; до 25 000 событий |
Как это работает и подключается
- Работает как элемент СКУД системы PERCo-S-20: для каждого направления прохода — режимы «Открыто», «Контроль», «Закрыто» с опциями «Верификация» (кроме «Закрыто») и «Индикация»; переходы между режимами задаются в ПО.
- Связь с ПК и другими контроллерами — по Ethernet (IEEE 802.3, TCP/IP: ARP, IP, ICMP, TCP, UDP, DHCP); MAC- и IP-адрес заданы производителем, дальнейшая смена — через DHCP или вручную перемычкой на плате.
- Считыватели PERCo-IR01/IR02 и табло системного времени PERCo-AU05 х-01 подключаются по RS-485.
- Имеет энергонезависимый RTC-таймер, датчик вскрытия корпуса и разъём RJ45 с индикаторами LINK (подключение) и АСТ (обмен данными).
Монтаж
- Только для отапливаемых помещений.
- Релейные выходы Out1/Out2 — полная группа контактов (NC/C/NO): до 30 В пост. тока или 42 В перем. тока, ток до 3 А, сопротивление замкнутого контакта не более 0,15 Ом — годятся под ИУ, сигнальное и дополнительное оборудование.
- Выходы «открытый коллектор» Out3/Out4 — до 30 В пост. тока, ток до 0,2 А.
- IP-адрес, маска подсети и адрес шлюза меняются через DHCP либо вручную перемычкой на плате — подробная схема подключения в отдельной Инструкции по монтажу PERCo-S-20, не входящей в этот текст.
Примеры
Контроллер управляет любым ИУ через унифицированный релейный интерфейс (входы PASS A/B, выходы ИУ_А/ИУ_В) — не привязан к конструкции конкретного турникета.

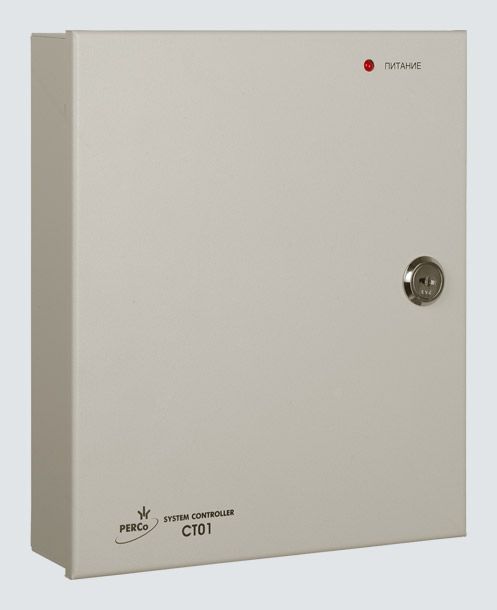

Металлический корпус со съёмной крышкой на механическом замке ставится рядом с турникетом, а не встраивается в его стойку — в отличие от встроенного контроллера PERCo-CT02.
Частые вопросы
Можно ли подключить турникет не производства PERCo?
Да — контроллер управляет ИУ через унифицированный интерфейс (входы PASS A/B, релейные выходы ИУ_А/ИУ_В), рассчитанный именно на турникеты сторонних производителей, а не только на технику PERCo.
Чем CT01 отличается от встроенного контроллера CT02?
CT01 — отдельный корпус с унифицированным интерфейсом для любого ИУ; CT02 — плата, встраиваемая в стойку турникета PERCo-KT02 и управляющая именно этой стойкой (или TTD-03.1) напрямую.
Нюансы и грабли
- Контроллер управляет ИУ через унифицированный релейный интерфейс (PASS A/B + ИУ_А/ИУ_В) — этим он отличается от встроенного PERCo-CT02, который управляет конкретной стойкой турникета PERCo-KT02/TTD-03.1 напрямую и для сторонних турникетов не подходит.
- Память и число событий сильно различаются между модификациями (1-01 — 10 000/10 000, 2-01 — 50 000/25 000) — уточнять конкретную модификацию перед проектированием под большое число карт.
- У этой РЭ нет отдельного раздела «Монтаж» — схемы подключения вынесены в отдельную Инструкцию по монтажу PERCo-S-20, которой нет в этом тексте.
Документация
- PERCo — Единая система PERCo-S-20, Подсистема СКУД, разд. 3.4 «Контроллеры турникета PERCo-CT01 х-01», РЭ
