PERCo-KT02.9 / KT02.9B / KT02.9Q — электронная проходная с поворотными планками

Двусторонняя проходная с двумя считывателями карт, NFC, банковских карт; B и Q со сканерами отпечатка/штрихкода. Автономно, в PERCo-Web, PERCo-S-20; управляет турникетом/шлагбаумом/замками.

Модели семейства

PERCo-KT02.9Базовая версия: 2 встроенных считывателя HID/EMM/MIFARE, смартфоны и банковские карты с NFC.

Питание	12±1,2 В пост. тока, ток не более 0,8 А, мощность не более 10 Вт
Пропускная способность	30 чел/мин в режиме однократного прохода, 60 чел/мин в свободном
Ширина зоны прохода	500 мм
Считыватели	2 встроенных, RS-485; HID/EMM (дальность 5-7 см), MIFARE и NFC-смартфоны (дальность 3-6 см)
Память	не менее 50 000 пользователей, не менее 150 000 событий журнала
Габариты / масса	640×683×1040 мм; не более 35 кг
Защита	IP41 по EN 60529, класс III по IEC 61140
Наработка / срок службы	не менее 10 000 000 проходов; не менее 8 лет

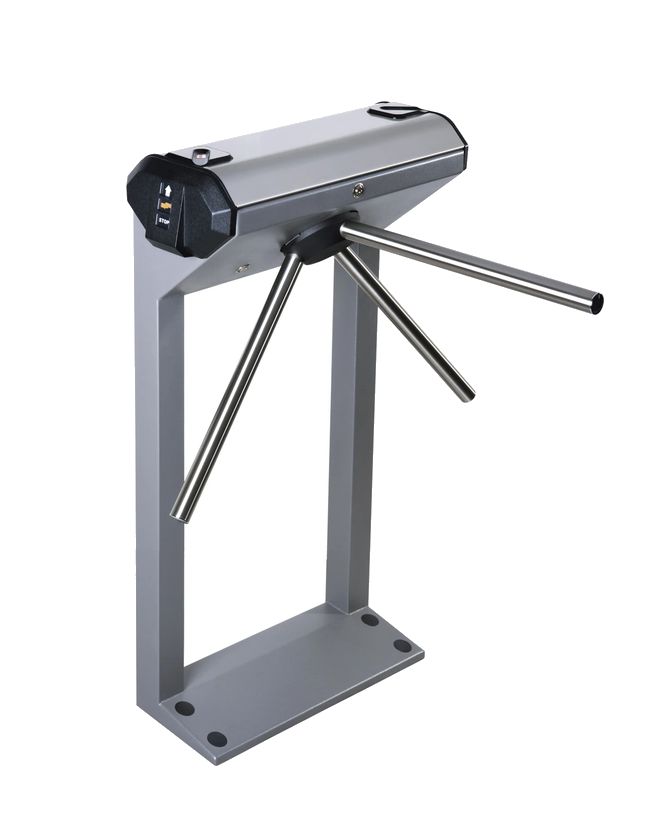

PERCo-KT02.9BДобавлены 2 сканера отпечатка пальца (USB) и карты PayPass; та же стойка, контроллер PERCo-CT13.

Питание	12±1,2 В пост. тока, ток не более 1,0 А, мощность не более 12 Вт
Биометрия	2 сканера отпечатка, USB; до 10 отпечатков и 5 карт на пользователя
Пользователи	не менее 5 000 по отпечатку, не менее 50 000 по другим схемам
Габариты / масса	640×683×1048 мм; не более 35 кг
Защита	IP41 по EN 60529, класс III

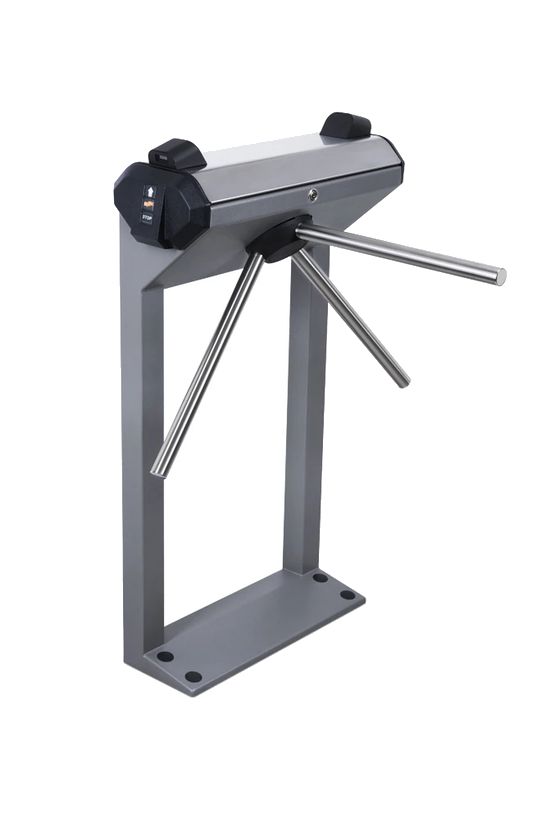

PERCo-KT02.9QДобавлены 2 сканера штрихкода Mertech N200 P2D (1D/2D) вместо отпечатка пальца.

Питание	12±1,2 В пост. тока, ток не более 1,0 А, мощность не более 12 Вт
Сканер штрихкода	Mertech N200 P2D, 1D/2D, дальность до 30 см, контрастность не менее 20%
Пользователи	не менее 50 000; до 5 карт/штрихкодов на пользователя
Габариты / масса	640×683×1084 мм; не более 35 кг

Как это работает и подключается

Работает автономно, в СКУД PERCo-Web или системе безопасности PERCo-S-20; управление с ПДУ из комплекта или по идентификаторам.
Кроме самой проходной контроллер дополнительно управляет одним турникетом/калиткой, или одним шлагбаумом, или одним-двумя замками.
Поддерживает подключение до 6 считывателей PERCo по RS-485 или до 6 по Wiegand через конвертеры PERCo-AC-02.2.
При повороте преграждающей планки на угол более 60° происходит автодоворот в направлении прохода без возможности принудительного возврата; событие прохода в СКУД регистрируется при повороте не менее 70°.

Монтаж

Монтаж — не менее двух человек с квалификацией монтажника и электрика не ниже 3-го разряда; все работы по монтажу — при отключённом источнике питания.
Основание — бетон не ниже марки 400 (класс В22,5) толщиной не менее 150 мм; на менее прочном основании — закладные элементы не менее 400×400×300 мм.
Кабели прокладывать не ближе 50 см от источников электромагнитных помех, пересечение с силовыми кабелями — только под прямым углом; удлинять кабели — только пайкой.
Ethernet — до 100 м (витая пара категории не ниже 5), линия RS-485 — до 1200 м; провода питания и сигнальные кабели не совмещать с проводом заземления на участке более 1 м.
Планки поставляются отдельно от стойки: «Стандартные» PERCo-AS-01 или «Антипаника» PERCo-AA-01 — тип выбирает покупатель при заказе.

Примеры

Проходная предприятия

Одна двусторонняя точка прохода на 500 человек в смену или пиковую нагрузку 30 чел/мин — по рекомендации производителя.

Расширение доступа

К встроенному контроллеру можно подключить до 8 контроллеров замка серии PERCo-CL201/CL211 — по одному замку на каждое из восьми помещений.

Частые вопросы

Чем KT02.9B отличается от базовой KT02.9?

Добавлены два USB-сканера отпечатка пальца и поддержка карт PayPass; базовая версия комплектуется контроллером PERCo-CT13.1, версии B и Q — контроллером PERCo-CT13, стойка та же.

Можно ли расширить доступ на соседние помещения?

Да, контроллер проходной поддерживает до 8 контроллеров замка PERCo-CL201/CL211 — по одному замку на каждое помещение.

Что входит в стандартный комплект?

Стойка с контроллером, 3 преграждающих планки (тип выбирается отдельно), ключи, ПДУ с кабелем, монтажные принадлежности, паспорт и руководство.

Нюансы и грабли

IP41 — оболочка не для улицы; степень защиты в тексте указана для этой стойки, не переносить на другие модели PERCo.
Угол поворота планки менее 60° возвращает планку в исходное положение — событие прохода СКУД фиксирует только поворот не менее 70°, иначе проход не засчитается.
PoE-сплиттер и источник питания — отдельное оборудование по заказу, в стандартный комплект поставки не входят.
У версий B и Q свой набор биометрии/сканеров и своя высота корпуса (1048 и 1084 мм против 1040 мм у базовой) — при замене планок или обслуживании сверяться с паспортом конкретной модели.
