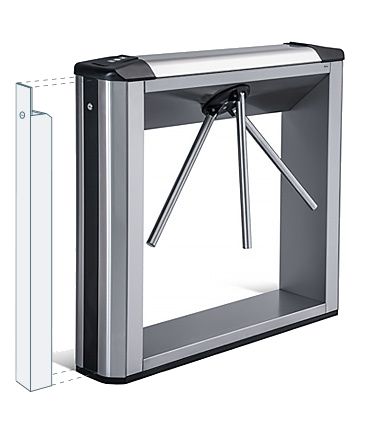

PERCo-KT05.9A / KTC01.9A — электронная проходная с планками «Антипаника»
Двусторонняя проходная с автоматическими планками «Антипаника» и двумя встроенными считывателями; KTC01.9A — с картоприёмником для разовых карт. Автономно, в PERCo-Web или PERCo-S-20.
Модели семейства
| Питание | 12±1,2 В пост. тока, ток не более 6 А, мощность не более 72 Вт (пиково, 5 с; в остальное время не более 40 Вт) |
| Пропускная способность | 30 чел/мин в режиме однократного прохода, 60 чел/мин в свободном |
| Ширина зоны прохода | 560 мм |
| Считыватели | 2 встроенных, RS-485; HID/EMM (дальность 5-7 см), MIFARE и NFC-смартфоны (дальность 3-6 см) |
| Память | не менее 50 000 пользователей, не менее 150 000 событий журнала |
| Габариты / масса | 1170×750×1030 мм; не более 68 кг |
| Защита | IP41 по EN 60529, класс III по IEC 61140 |
| Наработка / срок службы | не менее 4 000 000 проходов; не менее 8 лет |
| Питание | 12±1,2 В пост. тока, ток не более 6 А, мощность не более 72 Вт (пиково, 5 с; в остальное время не более 40 Вт) |
| Картоприёмник | объём контейнера до 350 карт |
| Ширина зоны прохода | 560 мм |
| Габариты / масса | 1170×750×1030 мм; не более 68 кг |
| Защита | IP41 по EN 60529, класс III по IEC 61140 |
Как это работает и подключается
- Работает автономно, в СКУД PERCo-Web или системе безопасности PERCo-S-20; управление с ПДУ из комплекта или по идентификаторам.
- При повороте преграждающей планки на угол более 60° происходит автодоворот в направлении прохода без возможности принудительного возврата; событие прохода в СКУД регистрируется при повороте не менее 70°.
- Источник питания требует линейной стабилизации напряжения 12 В с максимальным током нагрузки не менее 7 А — энергопотребление кратковременно достигает 72 Вт при подаче питания или снятии сигнала Fire Alarm.
Монтаж
- Монтаж — не менее двух человек с квалификацией монтажника и электрика не ниже 3-го разряда; все работы — при отключённом источнике питания.
- Основание — бетон не ниже марки 400 (класс В22,5) толщиной не менее 150 мм; на менее прочном основании — закладные элементы не менее 400×400×300 мм.
- Поверхность выровнять так, чтобы точки крепления стойки лежали в одной горизонтальной плоскости.
Примеры
Одна двусторонняя точка прохода, управление оператором с ПДУ или по идентификаторам сотрудников.
У KTC01.9A встроенный картоприёмник автоматически изымает разовую карту при проходе в одном из направлений — отдельный картоприёмник IC05 не нужен.
Планки «Антипаника» автоматически убираются из зоны прохода при аварийной ситуации.
Частые вопросы
Чем эта модель отличается от обычной электронной проходной?
Автоматическими преграждающими планками «Антипаника», большими габаритами (1170×750×1030 мм) и массой (не более 68 кг), высокой наработкой на отказ — не менее 4 000 000 проходов.
Какой источник питания нужен?
Блок питания 12 В с линейной стабилизацией и максимальным током нагрузки не менее 7 А — обычный источник на меньший ток не выдержит пиковое потребление до 72 Вт.
Нужен ли отдельный картоприёмник для разовых карт?
Нет для версии KTC01.9A — у неё картоприёмник встроен в стойку и автоматически изымает карту при проходе в одном из направлений.
Нюансы и грабли
- Пиковое энергопотребление до 72 Вт держится всего 5 секунд (при включении или снятии сигнала Fire Alarm) — источник питания подбирать по паспортному току не менее 7 А, а не по среднему потреблению 40 Вт.
- IP41 — оболочка не для улицы; степень защиты в тексте указана именно для этой модели.
- Масса проходной — не более 68 кг, крупнее и тяжелее компактных электронных проходных PERCo — учитывать при доставке и монтаже.
- Контейнер картоприёмника KTC01.9A рассчитан на до 350 карт — при высокой посещаемости планировать периодичность выемки.
Документация
- PERCo — Электронная проходная KT05.9A, ApplicGuide/руководство по эксплуатации
- PERCo — Электронная проходная KTC01.9A со встроенным картоприёмником, ApplicGuide
