PERCo-MB-15 — полноростовое алюминиевое ограждение зоны прохода, стыкуется с RTD-15 и WHD-15

Полноростовое ограждение из алюминиевого профиля перекрывает зону прохода по высоте. Работает отдельно или как продолжение турникета PERCo-RTD-15 и калитки PERCo-WHD-15 в едином стиле.

Модели семейства

PERCo-MB-15RОсновная секция с собственным креплением к полу.

Габариты	820×120×2150 мм
Масса	не более 21,5 кг
Материал	алюминиевый профиль, порошковая краска, цвет светло-бежевый с эффектом слюды
Условия эксплуатации	У2 по ГОСТ 15150-69, открытый воздух; от –40°С до +55°С, влажность до 98% при +25°С
Крепёж (доп. заказ)	анкер М10 с болтом и шайбами, 4 шт. на секцию

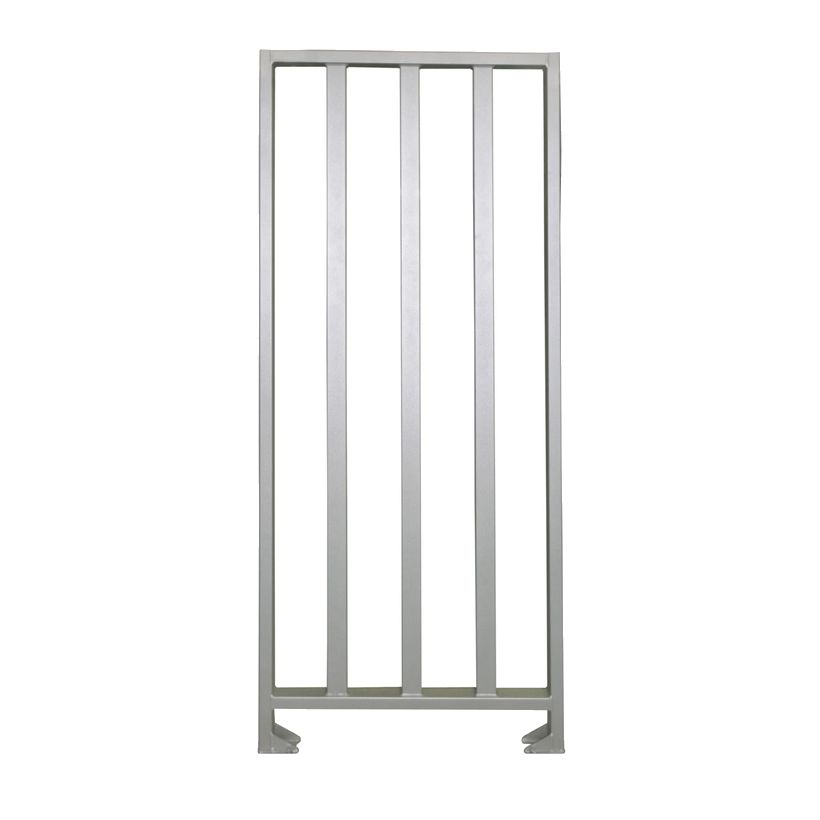

PERCo-MB-15DДополнительная секция без собственного крепления к полу — заполняет нестандартные проёмы между основными секциями; при монтаже длину можно уменьшить до 260 мм.

Габариты	700×60×2115 мм (длина при монтаже — до 260 мм)
Масса	не более 9,4 кг

Как это работает и подключается

Основные секции MB-15R крепятся к полу самостоятельно; дополнительные MB-15D — только между основными секциями или у стены, без своего крепления к полу.
Секции соединяются друг с другом, с турникетом (или его крышей), калиткой или стеной накладками и кронштейнами.

Монтаж

Монтаж — не менее двух человек с квалификацией монтажника не ниже 3-го разряда.
Основание — бетон не ниже марки 400 (группа прочности В22,5), толщина не менее 150 мм, отклонение от плоскостности не более 1,5 мм; на слабом основании — фундаментные элементы 300×300×300 мм.
Крепление основной секции — 4 анкерных болта PFG IR 10-15 16×60 мм фирмы SORMAT для прочных бетонных полов (или аналог).

Примеры

Отдельное ограждение

Ограждение располагается на пропускном пункте независимо от преграждающих устройств.

Продолжение турникета или калитки

Секции стыкуются с турникетом PERCo-RTD-15 или калиткой PERCo-WHD-15 накладками и кронштейнами под 180° или 90°, образуя единую конструкцию в одном стиле.

Частые вопросы

Можно ли поставить ограждение отдельно от турникета?

Да, РЭ предусматривает эксплуатацию как отдельно стоящего ограждения, независимо от преграждающих устройств.

Чем отличается MB-15D от MB-15R?

MB-15D — дополнительная секция без собственного крепления к полу, заполняет нестандартные проёмы между основными секциями MB-15R.

Нюансы и грабли

Изготовитель снимает ответственность за монтаж с нарушением указаний РЭ — соблюдать допуск по плоскостности основания (1,5 мм) и тип анкеров.
MB-15D не имеет своего крепления к полу — использовать только как вставку между закреплёнными секциями MB-15R, не как самостоятельную секцию.
Для стыковки с турникетом или калиткой нужны отдельные соединительные накладки и кронштейны — заказываются дополнительно.
