PERCo · ограждения СКУД

PERCo-MB-16 — полноростовое стальное ограждение зоны прохода, стыкуется с RTD-16, RTD-14 и WHD-16

Полноростовое ограждение из стального профиля и труб с антикоррозийным покрытием. Работает отдельно или как продолжение роторных турникетов RTD-16/RTD-14 и калитки WHD-16 в едином стиле.

Модели семейства

PERCo-MB-16RОсновная секция с собственным креплением к полу.

Габариты	1000×120×2093 мм
Масса	не более 31 кг
Материал	стальной профиль и трубы, горячее цинкование, порошковая краска, цвет синий
Крепёж (доп. заказ)	анкер М10 с болтом и шайбами, 4 шт. на секцию

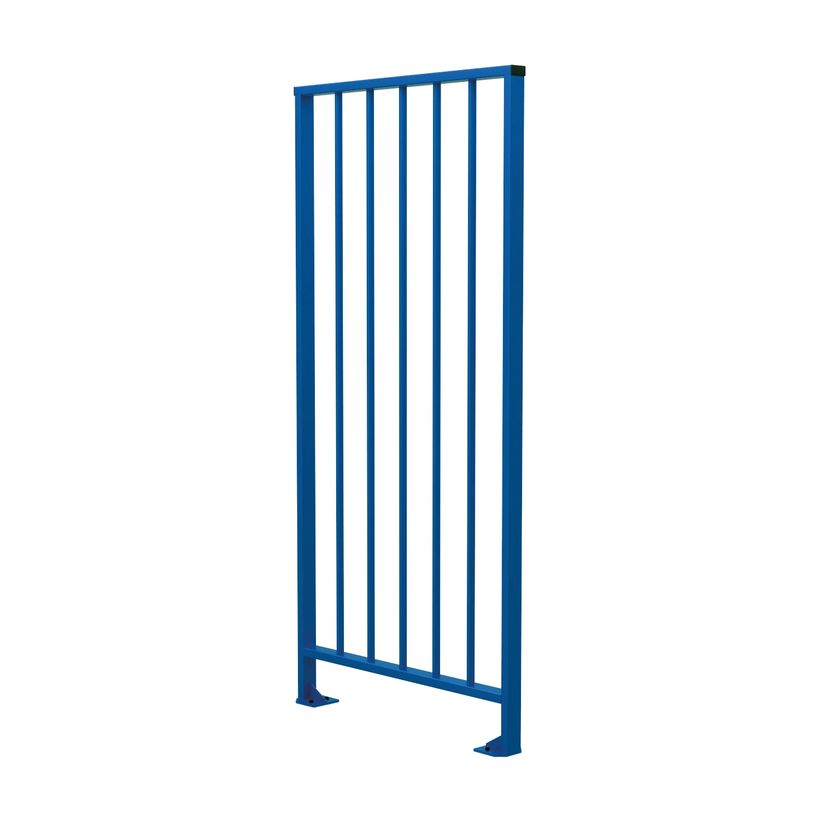

PERCo-MB-16DДополнительная секция без собственного крепления к полу — заполняет нестандартные проёмы между основными секциями; при монтаже длину можно уменьшить до 260 мм.

Габариты	700×60×2093 мм (длина при монтаже — до 260 мм)
Масса	не более 9 кг

Как это работает и подключается

Основные секции MB-16R крепятся к полу самостоятельно; дополнительные MB-16D — только между основными секциями или у стены, без своего крепления к полу.
Секции соединяются друг с другом, с турникетом (или его крышей), калиткой или стеной комплектом накладок и кронштейнов, заказываемых отдельно.

Монтаж

Монтаж — не менее двух человек с квалификацией монтажника не ниже 3-го разряда.
Основание — бетон не ниже марки 400 (группа прочности В22,5), толщина не менее 150 мм, отклонение от плоскостности не более 1,5 мм; на слабом основании — фундаментные элементы 300×300×300 мм.
Крепление основной секции — 4 анкерных болта для прочных бетонных полов.

Примеры

Отдельное ограждение

Ограждение располагается на пропускном пункте независимо от преграждающих устройств.

Продолжение турникета или калитки

Секции стыкуются с турникетами PERCo-RTD-16 или PERCo-RTD-14 и калиткой PERCo-WHD-16 под 180° или 90°, образуя единую конструкцию в одном стиле.

Частые вопросы

Чем MB-16 отличается от MB-15?

MB-16 выполнена из стали с горячим цинкованием (синий цвет) и стыкуется с турникетами RTD-16/RTD-14 и калиткой WHD-16; MB-15 — алюминиевый профиль под RTD-15 и WHD-15.

Можно ли уменьшить длину дополнительной секции?

Да, секцию MB-16D при монтаже можно уменьшить с 700 мм до 260 мм под нестандартный проём.

Нюансы и грабли

Изготовитель снимает ответственность за монтаж с нарушением указаний РЭ — соблюдать допуск по плоскостности основания (1,5 мм).
MB-16D не имеет своего крепления к полу — использовать только как вставку между закреплёнными секциями MB-16R.
Расхождение документов по климатике: ApplicGuide указывает исполнение У1 и диапазон –40…+65°С, TechSpec — У2 и –40…+55°С; при выборе места установки ориентироваться на более строгий предел +55°С до уточнения у производителя.

Документация

PERCo — Ограждение полноростовое PERCo-MB-16, ApplicGuide
PERCo — Ограждение полноростовое MB-16, TechSpec
