PERCo-RTD-20 — сдвоенный роторный турникет, два независимых прохода

Сдвоенная модификация роторного полноростового турникета PERCo-RTD-16: два независимых прохода в одном корпусе для объектов с повышенными требованиями к безопасности.

Турникет роторный полноростовой сдвоенный PERCo-RTD-20

Модели семейства

PERCo-RTD-20.1 / RTD-20.1SС электроприводами автоматического доворота створок; исполнение с литерой S — роторы из нержавеющей стали.

Питание	турникет 24±2,4 В; ЛПП 12±1,2 В
Мощность без ЛПП	не более 105 Вт на каждое исполнительное устройство (максимум при перегрузке электропривода)
Мощность ЛПП	20 Вт суммарно на оба прохода
Пропускная способность на каждый проход	однократный проход 20 чел./мин; свободный проход 30 чел./мин; средняя нагрузка 2000 чел./сутки
Ширина каждой зоны прохода	630 мм
Усилие поворота створки	не более 3 кгс
Степень защиты балки привода	IP56 по EN 60529; класс защиты III по IEC 61140
Наработка на отказ	не менее 2 000 000 проходов на каждое ИУ; срок службы не менее 8 лет
Габариты	2480×1595×2322 мм
Масса	не более 375 кг

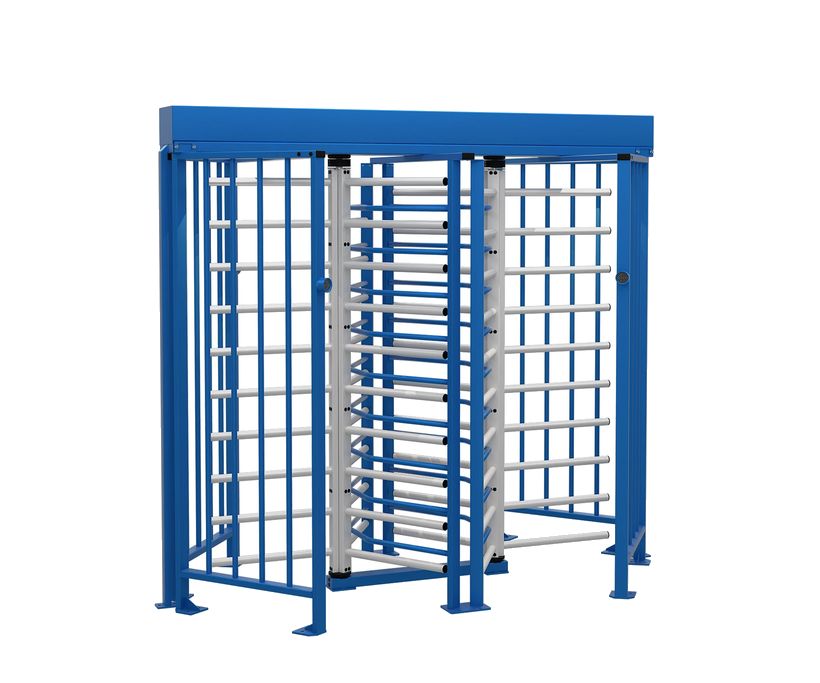

PERCo-RTD-20.2 / RTD-20.2SС механическими приводами доворота створок (без электропривода); исполнение S — роторы из нержавеющей стали.

Мощность без ЛПП	не более 30 Вт на каждое исполнительное устройство
Масса	не более 380 кг

Как это работает и подключается

RTD-20 — сдвоенная модификация RTD-16: работает как два независимых управляемых преграждающих устройства.
Перед монтажом РЭ рекомендует посмотреть учебный фильм по монтажу турникета, входящий в комплект поставки.

Монтаж

Монтаж — не менее двух человек с квалификацией монтажника и электрика не ниже 3-го разряда.
Основание — бетон не ниже марки 400 (группа прочности В22,5), толщина не менее 150 мм, отклонение от плоскостности не более 1,5 мм; на слабом основании — монтажная рама PERCo-RF-20 или фундаментные элементы 500×500×500 мм под все опорные поверхности.
При установке в ряд нескольких турникетов — технологический зазор не менее 30 мм между ними для компенсации погрешностей монтажа, прокладки кабелей и установки крыш.
Электроприводы двух исполнительных устройств гальванически развязаны — каждому нужен свой отдельный источник питания.

Примеры

Пропускной пункт с двумя потоками

Два независимых прохода в одном турникете — для объектов с повышенными требованиями к безопасности и полным перекрытием зоны прохода по высоте.

Частые вопросы

Чем RTD-20.1 отличается от RTD-20.2?

RTD-20.1 — с электроприводом автоматического доворота створок; RTD-20.2 — с механическим приводом, без электропривода и с меньшим энергопотреблением (не более 30 Вт против 105 Вт на ИУ).

Можно ли запитать оба прохода от одного источника?

Нет, РЭ требует отдельный источник питания на каждое исполнительное устройство из-за гальванической развязки приводов.

Нюансы и грабли

Не подключать оба электропривода к общему источнику питания — РЭ прямо требует индивидуальные источники для каждого ИУ из-за гальванической развязки.
На слабом основании без монтажной рамы RF-20 или фундаментных элементов 500×500×500 мм РЭ монтаж не допускает.
Изготовитель снимает ответственность за монтаж с нарушением указаний РЭ.
