PERCo-ST-11 — скоростной проход с распашными створками

Турникет с распашными створками из двух секций (Master + Slave) для проходных банков, вокзалов и офисов: до 60 человек в минуту, ширина прохода 650-1000 мм в зависимости от створки.

Модели семейства

PERCo-ST-11 / STD-11Базовый комплект — секции ST-11/M (Master) и ST-11/S (Slave); для доп. зон прохода добавляются двусторонние секции PERCo-STD-11.

Питание	24±2,4 В постоянного тока, ток не более 6,5 А, мощность не более 160 Вт (на каждую секцию)
Пропускная способность	до 60 чел/мин в режиме однократного прохода
Ширина зоны прохода	650 мм (створка ATG-300/300H), 900 мм (ATG-425), 1000 мм (ATG-475)
Защита	IP41, класс защиты от поражения током III
Температура	+1…+50 °C, влажность до 80% при +25 °C
Масса секции	ST-11/M и ST-11/S — не более 65 кг каждая, STD-11 — не более 80 кг
Ресурс	не менее 12 000 000 проходов, срок службы не менее 8 лет

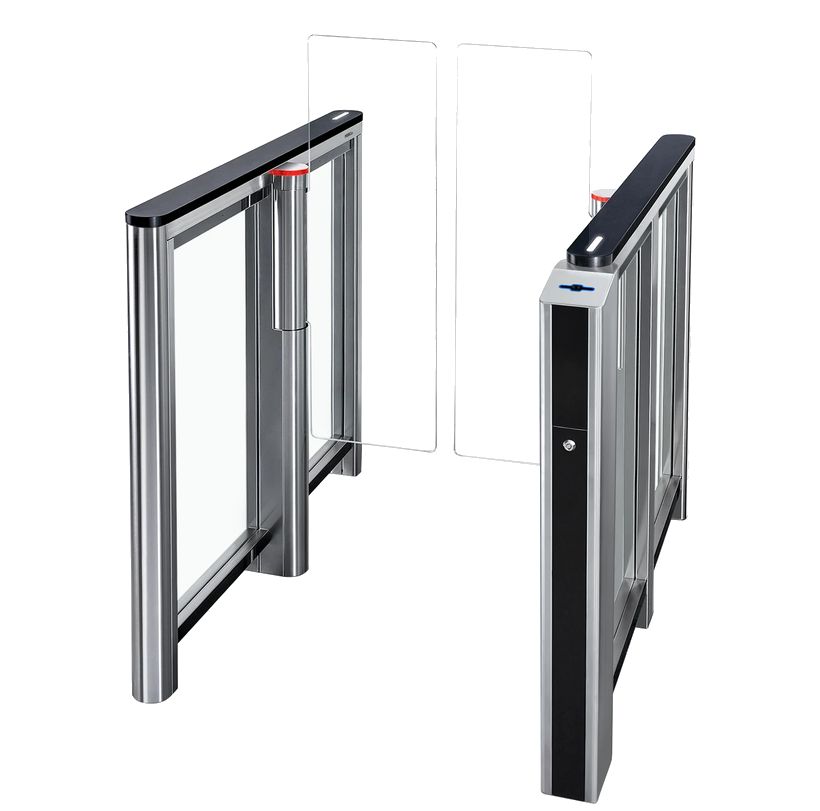

PERCo-FP-11C (опция, передняя панель)Сменная передняя панель со встроенным картоприёмником для платного/разового прохода — конструктивная часть турникета, не для отдельной эксплуатации.

Питание картоприёмника	21,6-28 В, ток не более 1,8 А, мощность не более 56 Вт; от отдельного БП 24В-2А либо от БП турникета (нужен запас 8 А на 10 сек)
Ёмкость контейнера	150-300 карт
Габариты панели	152×110×1002 мм, масса не более 9 кг
Защита	IP41, класс защиты от поражения током III
Ресурс	не менее 1 000 000 изъятий, срок службы не менее 8 лет

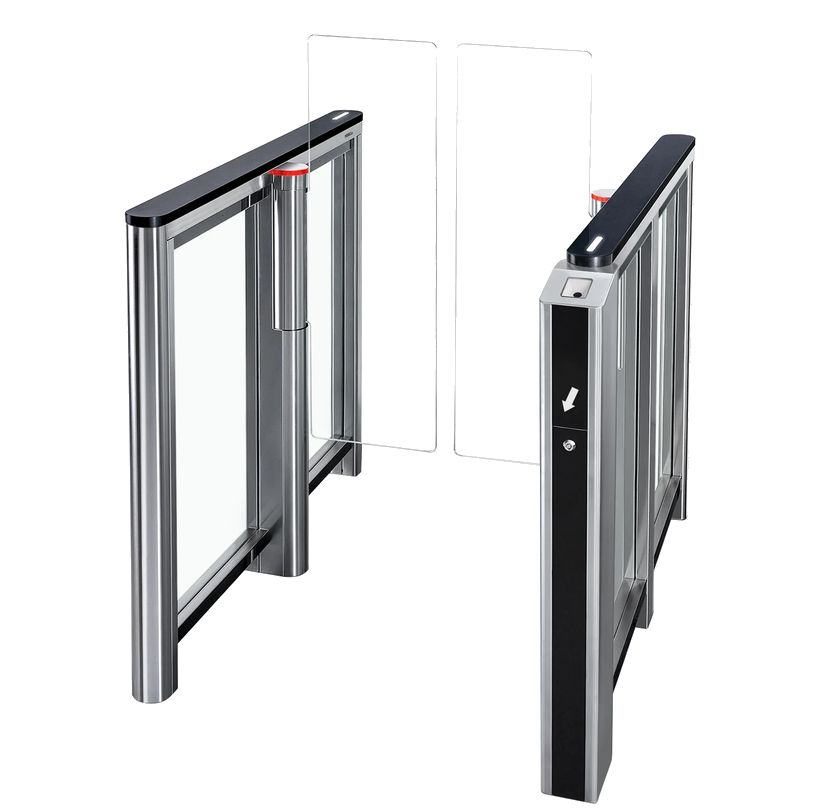

PERCo-FP-11Q.2 (опция, передняя панель)Сменная передняя панель со встроенным сканером штрихкода — для билетов, карт и жетонов.

Габариты панели	152×110×1002 мм, масса не более 8 кг
Сканер	640×480 CMOS, подсветка LED, коды 1D/2D (PDF417, Data Matrix, QR, UPC, EAN, Code128 и др.)
Скорость сканирования	до 100 скан/сек
Дальность сканирования	20-100 мм
Интерфейс	USB

Как это работает и подключается

Внутри секций можно установить считыватели карт PERCo (IR13, IR19, IR19 OEM) или сторонних производителей — в комплект турникета они не входят; требования: габариты не более 155×68×28 мм, дальность считывания не менее 40 мм.
Вместо стандартной передней панели секции можно установить панель платного доступа PERCo-FP-11C (картоприёмник) или PERCo-FP-11Q.2 (сканер штрихкода), а также FP-11P.1/FP-11P.2 — они поставляются отдельным заказом.

Монтаж

Монтаж — только при отключённом от сети источнике питания, минимум вдвоём (распаковка, установка крышки секции и створок), в защитных перчатках — детали из нержавеющей стали могут иметь острые кромки.
Источник питания подключается только к плате управления секции Master (маркировка «ST-11.771»).
Общую ширину турникета при нескольких зонах прохода руководство даёт формулой: Lобщ = 862×n + 1112×m + 1212×k + 84 (мм), где n/m/k — число пар створок ATG-300/300H, ATG-425 и ATG-475.
Эксплуатировать турникет запрещено при напряжении ИП, отличном от указанного в спецификации, и вне условий по температуре/влажности.

Примеры

Проходная банка, офиса, вокзала

Руководство перечисляет применение на проходных административных учреждений, в банках, магазинах, вокзалах, аэропортах.

Детский режим прохода

Для прохода детей предусмотрен особый режим контроля «детский» — джампер XP7 «Mode2»; руководство рекомендует детям проходить турникет за руку со взрослыми.

Частые вопросы

Сколько человек в минуту пропускает ST-11?

Руководство указывает до 60 человек в минуту в режиме однократного прохода.

Можно ли поставить турникет для платного/разового прохода?

Да, вместо стандартной передней панели ставится PERCo-FP-11C (картоприёмник для разовых карт) или PERCo-FP-11Q.2 (сканер штрихкода для билетов).

Нюансы и грабли

Панель FP-11C при питании от источника турникета требует резерва по току не менее 8 А в течение 10 секунд — на слабом БП картоприёмник может не открыться.
Считыватели и контроллеры в комплект турникета и панелей не входят — их подбор и монтаж на заказчике/инсталляторе.
