PERCo-TTD-10A — модульный тумбовый трипод для дополнительного оборудования

Уличный турникет (IP55) со встраиванием картоприёмника, считывателей, алкотестера и другого оборудования; TTD-10AB — универсальный, TTD-10AC — со встроенным картоприёмником.

Модели семейства

PERCo-TTD-10ABСтандартная модификация для встраивания большинства видов дополнительного оборудования — картоприёмника, считывателей, биометрии, алкотестера.

Питание	12±1,2 В, ток не более 7 А (рекомендуется БП с током нагрузки не менее 8 А); мощность пиковая до 84 Вт в первые 5 сек после включения или снятия Fire Alarm, в остальное время не более 40 Вт
Пропускная способность	30 проходов/мин (однократный проход), 60 проходов/мин (свободный проход)
Ширина зоны прохода	560 мм
Защита	IP55, класс защиты от поражения током III
Температура	-20…+50 °C на улице (под навесом до +55 °C), влажность до 90% при +30 °C
Габариты	1361×240×1024 мм (планка опущена), 1361×750×1024 мм (в рабочем положении)
Масса	не более 100 кг
Ресурс	не менее 4 000 000 проходов, срок службы 8 лет

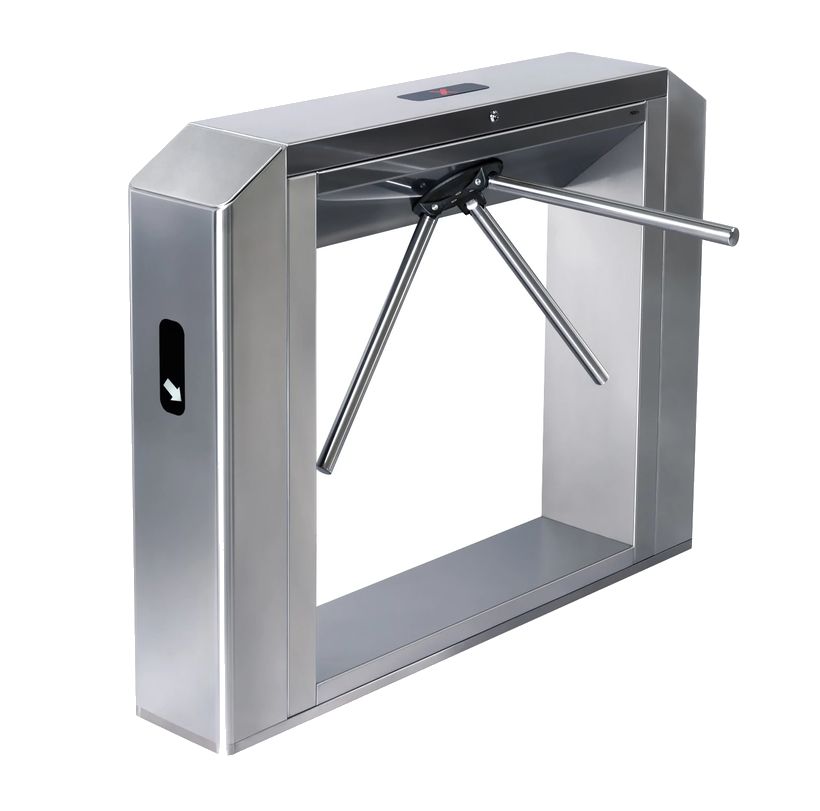

PERCo-TTD-10ACМодификация со встроенным картоприёмником (объём контейнера до 350 карт); эксплуатация только в помещении.

Защита	IP41 (ниже, чем у TTD-10AB, из-за картоприёмника)
Температура	+1…+55 °C в помещении, влажность до 95% при +25 °C
Объём контейнера картоприёмника	до 350 карт

Как это работает и подключается

Модульность позволяет встраивать картоприёмник, считыватели бесконтактных карт, биометрические считыватели, считыватели штрихкода, алкотестер и другое оборудование — конкретный набор определяется проектом.
RFID-считыватель для встроенного картоприёмника TTD-10AC в комплект не входит — приобретается и монтируется заказчиком на кронштейн внутри бокового модуля.

Монтаж

Инсталлятору нужно учитывать условия эксплуатации встраиваемого дополнительного оборудования отдельно от условий самого турникета.
ПДУ в комплекте рассчитан на помещения (УХЛ4, +1…+40 °C, влажность до 80% при +25 °C) — даже если сам турникет уличный.
Количество турникетов на объект — из расчёта пропускной способности: один турникет на 500 человек в смену или на пик 30 чел/мин.

Примеры

Двусторонний контролируемый проход

Руководство описывает назначение для организации двусторонней точки прохода на контролируемую территорию.

Частые вопросы

Можно ли поставить TTD-10A на улице?

Да, стандартная модификация TTD-10AB рассчитана на уличную установку (IP55, -20…+50 °C), но модификация со встроенным картоприёмником TTD-10AC — только для помещений.

Нюансы и грабли

Модификация TTD-10AB держит IP55 и уличную установку, а TTD-10AC (со встроенным картоприёмником) — только IP41 и только в помещении; путать их климатическое исполнение нельзя.
Пиковая мощность (до 84 Вт в первые 5 сек) заметно выше номинальной (не более 40 Вт) — источник питания рассчитывать на пик, а не на среднее потребление.

Документация

PERCo — Турникет-трипод тумбовый электромеханический PERCo-TTD-10A, руководство по эксплуатации
