PERCo-TTD-12A — тумбовый турникет-трипод с электроприводом и «Антипаникой»

Турникет-трипод с электроприводом доворота планок и автоматической «антипаникой». Модульный корпус из нержавеющей стали принимает картоприёмник и считыватели.

Турникет-трипод тумбовый приводной PERCo-TTD-12A

Модели семейства

PERCo-TTD-12ABСтандартная модификация для встраивания дополнительного оборудования, разрешена установка на открытом воздухе.

Питание	постоянный ток 22÷29 В; ток потребления не более 5,5 А; мощность 15÷130 Вт
Пропускная способность	однократный проход 30 чел./мин; свободный проход 60 чел./мин
Ширина зоны прохода	560 мм
Усилие поворота планки	не более 3 кгс
Степень защиты	IP55 по EN 60529
Наработка на отказ	не менее 3 000 000 проходов; средний срок службы 8 лет
Габариты	1361×240×1024 мм (планка опущена); 1361×750×1024 мм (планка в рабочем положении)
Масса	не более 100 кг

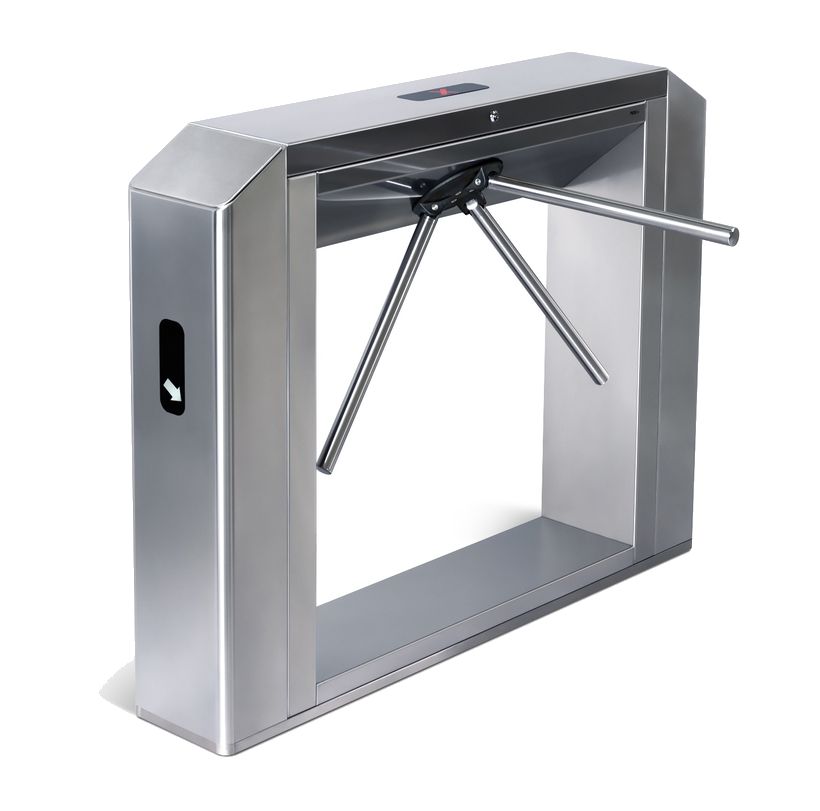

PERCo-TTD-12ACМодификация со встроенным картоприёмником, эксплуатация только в помещениях.

Температура эксплуатации	от +1°С до +55°С, влажность до 95% при +25°C
Степень защиты	IP41 по EN 60529
Объём контейнера картоприёмника	до 350 карт
Класс защиты от поражения током	III по IEC 61140

Как это работает и подключается

Доворот преграждающих планок выполняется электроприводом при повороте на угол более 5°; при повороте свыше 60° возврат в исходное положение блокируется (фиксация прохода).
Функция автоматической «антипаники»: при аварии или пропадании питания планка турникета опускается и освобождает проход в обоих направлениях; предусмотрен режим Fire Alarm от прибора пожарной сигнализации или аварийной кнопки.

Монтаж

Монтаж — силами не менее двух человек с квалификацией монтажника и электрика не ниже 3-го разряда.
Основание под стойку — бетон не ниже марки 400 (класс прочности В22,5) толщиной не менее 150 мм, поверхность выровнена по уровню; на менее прочном основании — фундаментные закладные элементы не менее 400×400×300 мм.
RFID-считыватель для встроенного картоприёмника в комплект не входит, приобретается и монтируется заказчиком отдельно на кронштейн внутри бокового модуля.
В зоне прохода нужен дополнительный аварийный выход, например секция ограждения PERCo-BH02 «Антипаника».

Примеры

Проходная предприятия

РЭ рекомендует по одному турникету на каждые 500 человек в смену или из расчёта пиковой нагрузки 30 чел./мин.

Встраивание допоборудования

Модульность турникета позволяет встроить картоприёмник, считыватели бесконтактных карт, биометрию, считыватель штрихкода, алкотестер.

Частые вопросы

Можно ли поставить турникет на улице?

Да, стандартную модификацию PERCo-TTD-12AB — РЭ разрешает эксплуатацию на открытом воздухе при IP55. Модификацию с картоприёмником TTD-12AC — только в помещении.

Что делает антипаника?

При пожаре, аварии источника питания или сигнале Fire Alarm преграждающая планка автоматически опускается и открывает проход в обе стороны.

Нюансы и грабли

Стандартную модификацию TTD-12AB можно ставить на улице (У1 по ГОСТ 15150-69, от –40°С до +50°С, под навесом до +55°С); модификацию с картоприёмником TTD-12AC — только в помещении (от +1°С до +55°С).
Если при включении ИП нет индикации на ПДУ и стойке — по таблице неисправностей РЭ проверяют целостность кабеля питания и его подключение в клеммной колодке.
Периодичность техобслуживания — не реже раза в год; узлы механизма смазывают молибденовой смазкой и Chain and Rope Lube Spray по регламенту РЭ.
