PERCo-WMD-05S — автоматическая калитка с блоком управления и резервным питанием

Калитка для проходных предприятий с выносным блоком PERCo-CU-05.2: питание 220 В или внешнее 24 В, не менее 1,5 часов работы от встроенного резервного источника при пропадании сети.

Калитка электромеханическая автоматическая PERCo-WMD-05S

Модели семейства

PERCo-WMD-05S со створкой PERCo-AG-650Ширина прохода 700 мм.

Питание	220±22 В, 50±1 Гц, не более 60 Вт от сети; либо внешний ИП 24 В (от 22 до 28 В)
Пропускная способность	12 проходов/мин
Ширина прохода	700 мм
Резерв питания	не менее 1,5 ч работы, не менее 1200 проходов от внутреннего РИП
Габариты калитки	773×145×1007 мм
Масса	калитка не более 25 кг, створка AG-650 не более 3 кг, БУ не более 10 кг
Защита	стойка IP41, БУ IP40 по EN 60529

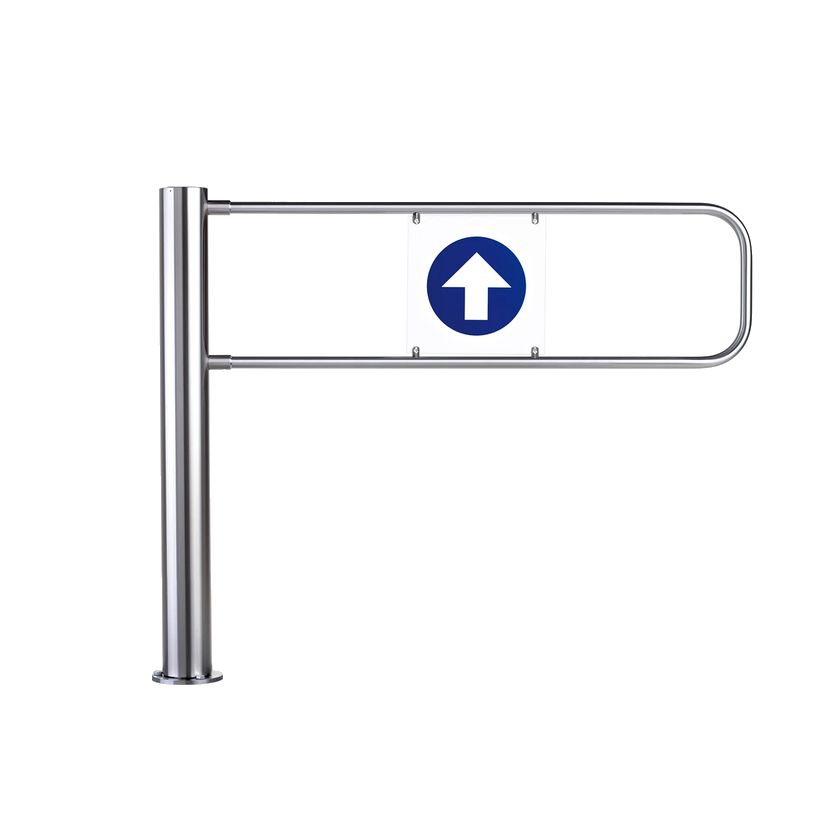

PERCo-WMD-05S со створкой PERCo-AG-900Ширина прохода 950 мм.

Ширина прохода	950 мм
Габариты калитки	1023×145×1007 мм
Масса створки	не более 4 кг

PERCo-WMD-05S со створкой PERCo-AG-1100Ширина прохода 1150 мм — для инвалидных колясок и крупных грузов.

Ширина прохода	1150 мм
Габариты калитки	1223×145×1007 мм
Масса створки	не более 4 кг

Как это работает и подключается

Блок управления PERCo-CU-05.2 питается от сети переменного тока 220 В/50 Гц или от внешнего источника 24 В постоянного тока (через разъём Bat=24V, не менее 2,5 А) — внешний ИП в комплект не входит.
Управление калиткой — от ПДУ, устройства радиоуправления или от СКУД.
Стойка калитки и блок управления имеют разные условия эксплуатации: стойка — категория О4 (влажность до 70% при +27 °C), БУ — УХЛ4 (влажность до 60% при +20 °C) по ГОСТ 15150-69.

Монтаж

Монтаж — лица, полностью изучившие руководство и прошедшие инструктаж по технике безопасности; все работы — при отключённом от сети источнике питания.
Основание — бетон не ниже марки 400 (класс В22,5) толщиной не менее 150 мм, выровнять так, чтобы точки крепления стойки с фланцем лежали в одной плоскости.
При установке стойки до её закрепления беречь от падения; перед первым включением проверить правильность монтажа и всех подключений.

Примеры

Проходная промышленного предприятия

Рекомендация производителя — одна калитка на каждые 500 человек в день или пиковую нагрузку 12 чел/мин.

Резервирование при пропадании сети

Внутренний РИП блока управления держит калитку не менее 1,5 ч или не менее 1200 проходов без сети 220 В.

Частые вопросы

Что будет при отключении электричества?

Калитка продолжит работать от внутреннего резервного источника питания не менее 1,5 часов или не менее 1200 проходов.

Можно ли обойтись без сети 220 В?

Да, блок управления PERCo-CU-05.2 поддерживает питание от внешнего источника 24 В постоянного тока (не менее 2,5 А), но такой источник не входит в стандартный комплект.

Нюансы и грабли

БУ и внешний ИП 24 В — не одно и то же: если решено запитать от внешнего ИП вместо сети, нужен источник именно 24 В с током не менее 2,5 А, в комплект поставки он не входит.
Стойка калитки (IP41) и блок управления (IP40) имеют разную степень защиты — при выборе места установки БУ учитывать более низкую защищённость от пыли и влаги.
Три ширины прохода (700/950/1150 мм) меняют и габариты калитки, и массу створки — уточнять модель под конкретный проём при заказе.

Документация

PERCo — Калитка электромеханическая автоматическая WMD-05S, ApplicGuide/руководство по эксплуатации
