ИД-40/ИД-50/ИД2-100 — проводные ИК-извещатели с коридорной зоной обнаружения

Пассивные ИК-извещатели для периметра и протяжённых участков: реагируют на изменение ИК-излучения при пересечении узкой коридорной зоны, передают тревогу размыканием ключа на прибор.

Извещатели пассивные ИК уличные ИД-40/ИД-50/ИД2-100 (Полисервис)

Модели семейства

ИД-40 / ИД-40-1Зона обнаружения 40×4×2,5 м, дальность действия 40 м.

Напряжение питания	от 8 до 28 В
Ток потребления	не более 6 мА
Зона обнаружения	40×4×2,5 м
Максимальная дальность	40 м
Время технической готовности	не более 60 с
Габариты / масса	150×75×85 мм; не более 0,40 кг
Степень защиты	IP65
Наработка на отказ	не менее 60000 ч, срок службы 8 лет

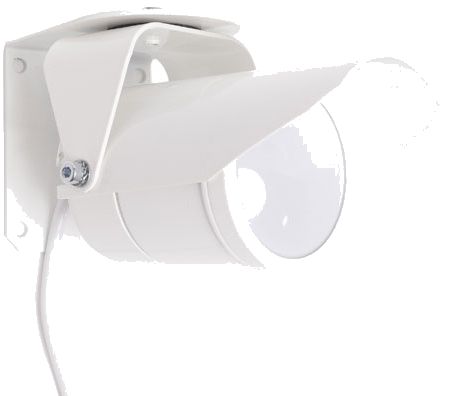

ИД-50 / ИД-50-1Зона обнаружения 50×3×2 м, дальность действия 50 м.

Напряжение питания	от 8 до 28 В
Ток потребления	не более 6 мА
Зона обнаружения	50×3×2 м
Максимальная дальность	50 м
Время технической готовности	не более 60 с
Габариты / масса	150×75×85 мм; не более 0,40 кг
Степень защиты	IP65
Наработка на отказ	не менее 60000 ч, срок службы 8 лет

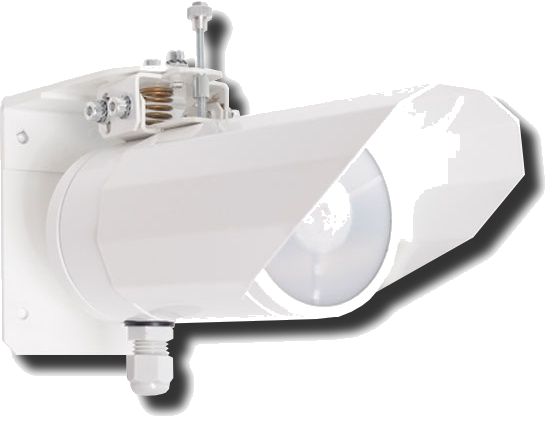

ИД2-100 (базового исполнения)Зеркальная оптика, коридорная зона 100×2,1×1,4 м.

Максимальная дальность	100 м
Зона обнаружения	100×2,1×1,4 м, коридорная
Напряжение питания	от 8 до 28 В
Степень защиты	IP65
Температура (ИД2-100/М)	от −40 до +50 °C
Температура (ИД2-100Н/МН, с подогревом)	от −55 до +50 °C

Как это работает и подключается

Извещатель формирует извещение ТРЕВОГА размыканием контактов сигнального (для ИД-40/50) либо электронного ключа шлейфа сигнализации (для ИД2-100) при пересечении нарушителем зоны обнаружения.
ИД2-100 выпускается в исполнениях: базовое, М (специальное), Н (с подогревом оптики от запотевания), МН (смешанное); выдаёт извещения НОРМА/ТРЕВОГА/НЕИСПРАВНОСТЬ по двум шлейфам сигнализации.

Монтаж

Диаметр кабеля для ИД-40/50 — от 4 до 7 мм, максимальное сечение проводов линии связи — 2 мм².
Для ИД2-100 с подогревом оптики (Н, МН) рабочий диапазон шире (до −55 °C) — выбирать эти исполнения для холодного климата.

Примеры

Забор или протяжённый участок периметра

Узкая коридорная зона (например 40×4×2,5 м у ИД-40) выделена именно для линейного контроля периметра, а не для помещения.

Частые вопросы

Чем ИД2-100Н отличается от ИД2-100?

У ИД2-100Н есть подогрев оптики, за счёт чего рабочий диапазон температур шире — от −55 до +50 °C против −40…+50 °C у базового ИД2-100.

Нюансы и грабли

Зона обнаружения у ИД-40 и ИД-50 разная по длине и ширине (40×4×2,5 м против 50×3×2 м) — расчёт периметра делать по модели, а не считать извещатели взаимозаменяемыми.

Документация

Полисервис (НПФ) — «Извещатель пассивный оптико-электронный инфракрасный ИД-40; ИД-40-1; ИД-50; ИД-50-1», РЭ АТПН.425152.004 РЭ
Полисервис (НПФ) — «Извещатель инфракрасный пассивный серии ИД2-100», РЭ АТПН.425152.002 РЭ
