Polyvision · аналоговые камеры видеонаблюдения
PVC-A2F-NF2.8 / NF3.6, PVC-A2H-NZ4, PVC-A5H-NZ4 — уличные цилиндрические AHD-камеры
Уличные цилиндрические AHD-камеры 2 и 5 Мп в одном корпусе: фиксированный объектив 2,8/3,6 мм или моторизированный зум 2,8–12 мм, IP66.
Модели семейства
PVC-A2F-NF2.82 Мп, фиксированный объектив 2,8 мм.
| Корпус | уличное, металл+пластик, белый, IP66 |
| Матрица | 1/2.7'' CMOS SOI F33, 1920×1080 |
| Разрешение | AHD-H/HD-TVI/HD-CVI 2 Мп, CVBS 960H |
| Объектив | фиксированный, 2,8 мм |
| Подсветка | 2 белых диода, дальность до 20 м |
| Питание | DC 12 В±10%, 500 мА |
| Габариты | 170×62×62 мм |
| Температура эксплуатации | -40…+55 °C |

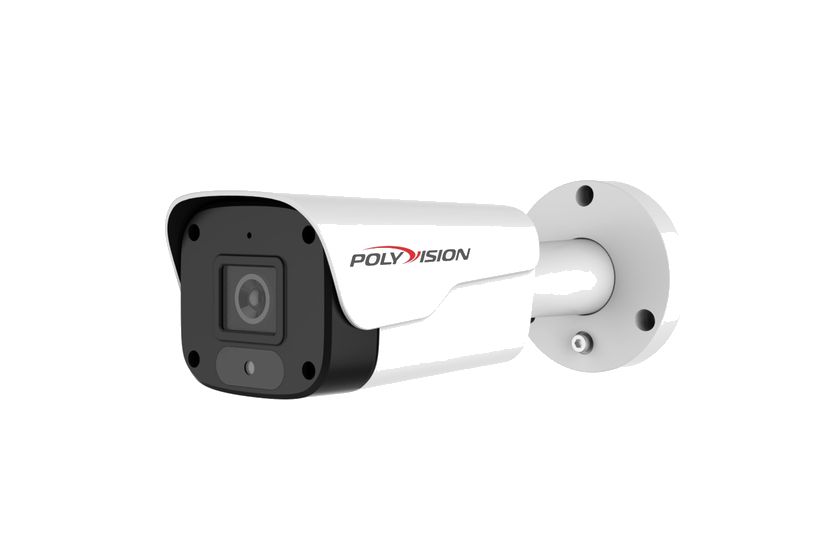

PVC-A2F-NF3.62 Мп, фиксированный объектив 3,6 мм, тот же корпус.
| Корпус | уличное, металл+пластик, белый, IP66 |
| Матрица | 1/2.7'' CMOS SOI F33, 1920×1080 |
| Объектив | фиксированный, 3,6 мм |
| Подсветка | 2 белых диода, дальность до 25 м |
| Питание | DC 12 В±10%, 500 мА |
| Габариты | 170×62×62 мм |
| Температура эксплуатации | -40…+55 °C |
PVC-A2H-NZ42 Мп, моторизированный объектив 2,8–12 мм, увеличенный корпус.
| Корпус | уличное, металл, белый, IP66 |
| Матрица | 1/2.9'' CMOS F23 |
| Объектив | моторизированный, 2,8–12 мм |
| Подсветка | 3 ИК-диода |
| Питание | DC 12 В±10%, 750 мА |
| Габариты | 205×69,2×65 мм |
| Температура эксплуатации | -40…+55 °C |

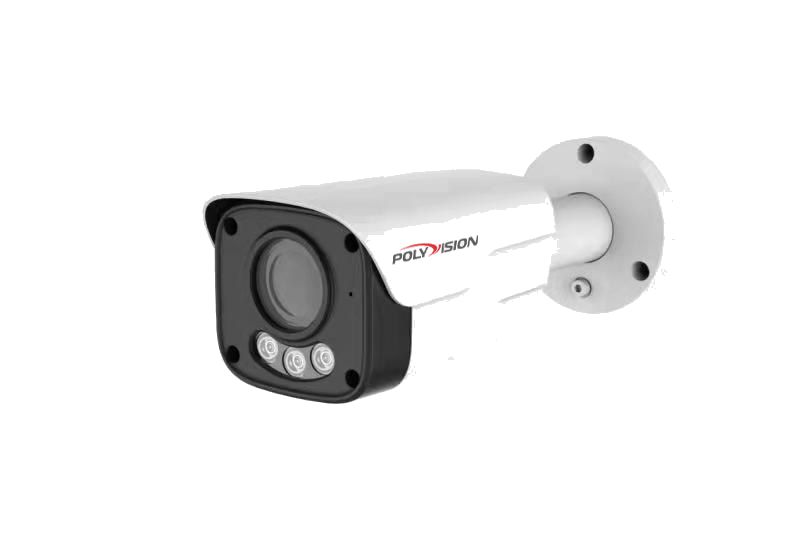

PVC-A5H-NZ45 Мп, моторизированный объектив 2,8–12 мм, тот же увеличенный корпус.
| Корпус | уличное, металл, белый, IP66 |
| Матрица | 1/3'' CMOS (GC5653) |
| Объектив | моторизированный, 2,8–12 мм |
| Подсветка | 3 белых диода, дальность до 25 м |
| Питание | DC 12 В±10%, 750 мА |
| Габариты | 205×69,2×65 мм |
| Температура эксплуатации | -40…+55 °C |
Как это работает и подключается
- Формат сигнала переключается через OSD-меню сетевого регистратора: AHD → TVI → CVI → CVBS, разрешение — 1080p → 720p → CVBS (для A2F) или 5 Мп@20к/с → 5 Мп@12,5к/с → 4 Мп@25к/с (для A5H); после выбора — «ПРИМЕНИТЬ» (APPLY/REBOOT&APPLY).
Монтаж
- Не устанавливать у источников тепла, в местах скопления пыли и в зоне магнитных полей.
- Соблюдать температуру хранения -20…+60 °C и влажность до 95% без конденсата.
- Модели с моторизированным объективом (NZ4) — крупнее и тяжелее, учитывать при выборе кронштейна.
Примеры
Периметр, фасад
Один цилиндрический корпус на 2 и 5 Мп, с фиксированным или моторизированным объективом.
Частые вопросы
В чём разница между NF2.8/NF3.6 и NZ4?
NF2.8 и NF3.6 — фиксированный объектив (2,8 или 3,6 мм); NZ4 — моторизированный зум 2,8–12 мм в более крупном корпусе.
Нюансы и грабли
- У моторизированного NZ4 потребляемый ток выше (750 мА против 500 мА у фиксированных объективов) — учитывать при расчёте блока питания.
- Дистанция передачи сигнала по BNC для A2F: до 300 м в AHD/CVI/TVI, до 100 м в CVBS.
Документация
- Polyvision — Паспорт серии видеокамер PVC-A2F (PVC-A2F-DF2.8/NF2.8/NF3.6)
- Polyvision — Паспорт серии видеокамер PVC-A2H (PVC-A2H-DF2.8/NF2.8/NZ4)
- Polyvision — Паспорт серии видеокамер PVC-A5H (PVC-A5H-DF2.8F/NF2.8/NZ4)
