Рубеж · адресно-аналоговые извещатели пламени
ТЮЛЬПАН 64-R3 — извещатели пламени: ИК, УФ+ИК и взрывозащищённые Ex-версии
Видит открытое горение на 25 м за секунды, где дымовые и тепловые бесполезны: ангары, улица, горючие жидкости. ИК — пульсацию пламени, УФ+ИК — и «вспышку», Ex — для взрывоопасных зон.
Модели семейства

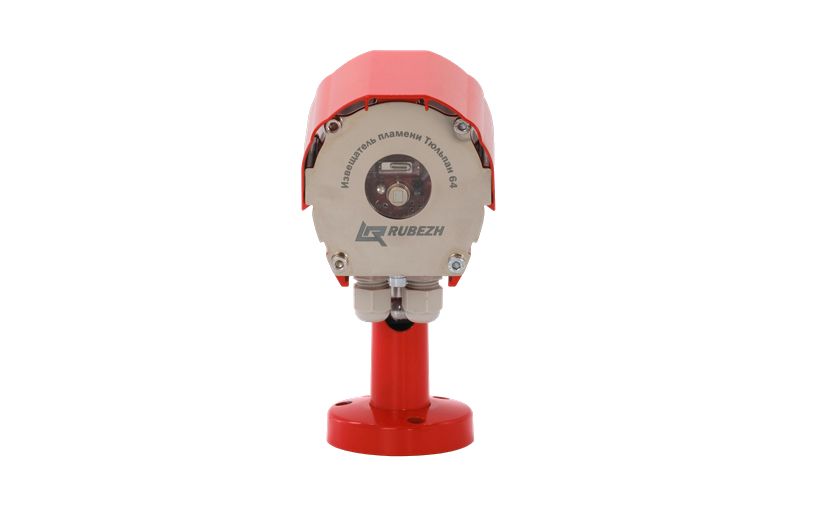

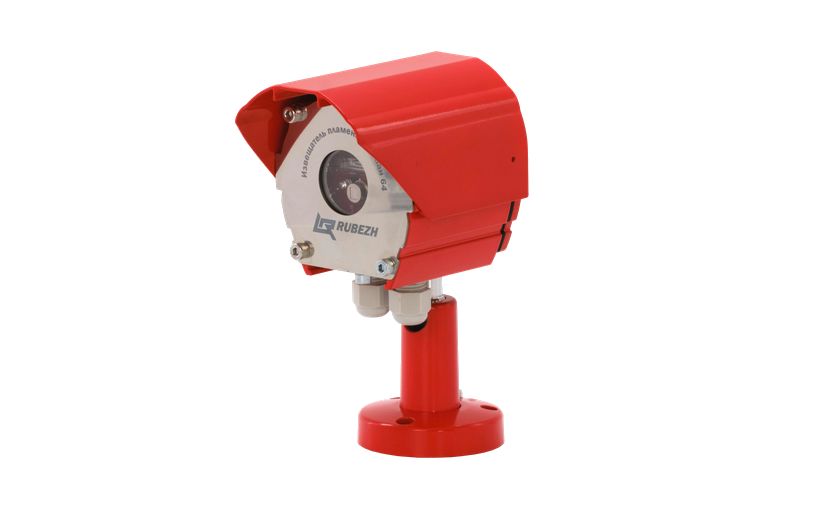

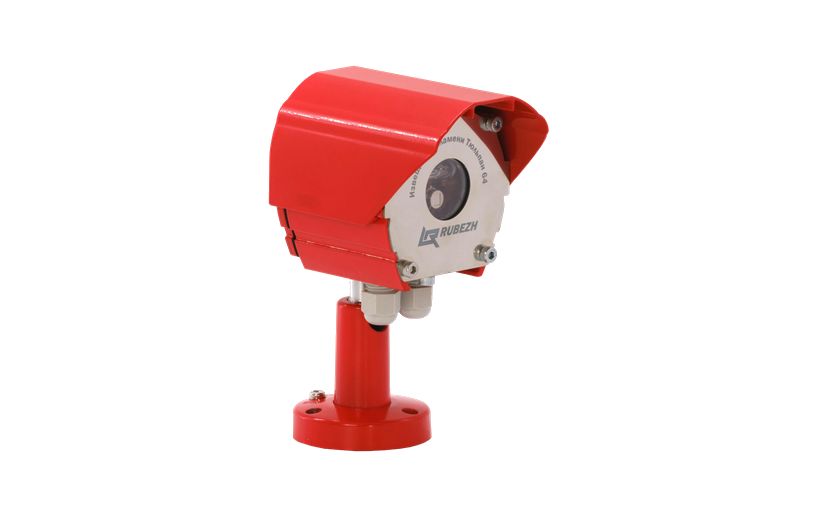

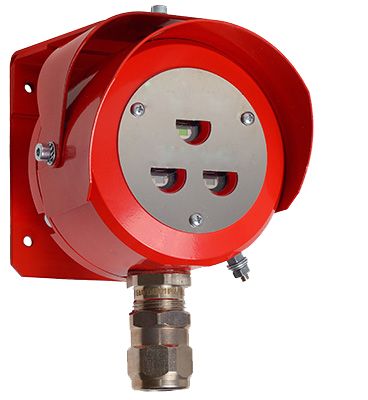

| Канал | ИК: измерительный 4,4 мкм + два опорных 4,0/5,0 мкм |
| Питание от АЛС | 24–36 В, ≤350 мкА |
| Дальность | ≥25 м (ТП-5, ТП-6) |
| Угол обзора | 90° |
| Корпус | алюминий, IP65, 110×74×127 мм, 0,7 кг |
| Каналы | ИК (4,0/5,0/4,4 мкм) + УФ (185–260 нм), логика «И» / «ИЛИ» / только один |
| Анализ | 3 / 5 / 10 с — быстродействие против достоверности, в FireSec |
| Питание от АЛС | 24–36 В, ≤650 мкА (выше, чем у 64/3, — за счёт УФ-канала) |
| Остальное | угол 90°, дальность ≥25 м — как у 64/3 |
| Маркировка | 1Ex d IIС T5 Gb Х |
| Подогрев | от доп. источника 24 В, ≤200 мА; с ним −55 °С |
| Дальность/угол | ≥25 м, 90° |
| Корпус | 105×102×150 мм, ≤1,2 кг |
| Зоны | класс 1 и 2; НЕ для рудников и угольных шахт |
| Отличие | только ИК-спектр, остальное как у 64/2 Ex-R3 |
| Зимой | обогрев тем же отдельным питанием 24 В |
Как это работает и подключается
- Микропроцессор анализирует пульсацию ИК-излучения на частоте, характерной пламени, и сравнивает с двумя опорными каналами — «фоновое тепло» отбрасывается, остаётся очаг.
- УФ-канал реагирует на коротковолновую вспышку горения; в 64/2 каналы включаются «И», «ИЛИ» или поодиночке — это настраиваемая схема, а не два прибора.
- Питание и обмен — по двухпроводной АЛС протокола R3 без учёта полярности; один адрес на извещатель, совместим с «R3-Рубеж-2ОП», «Рубеж-2ОП» прот.R3, КАУ2.
- Время анализа (3/5/10 с) и схема каналов задаются при настройке через ППКОПУ или ПО FireSec; адрес — прибором по АЛС или программатором, хранится в энергонезависимой памяти.
- Индикация под фильтром: мигание раз в 5 с — норма, 2 раза в с — «Пожар», часто после кнопки ТЕСТ — режим проверки; «Пожар» держится до сброса командой прибора.
- Извещатель на кронштейне с тремя шурупами, наводится по двум осям — ловит пламя под углом: на 45° от оси дальность ещё 71 %.
Монтаж
- Ставь так, чтобы оптическая ось смотрела на вероятное место возгорания; от стоящего дыма под перекрытием — не менее 0,8 м до потолка, иначе дымовая завеса съест УФ/ИК.
- Кабель АЛС — через герметичные вводы в нижней части основания; для Ex-версии перед монтажом обесточить линию, взрывозащищённые стыки неремонтопригодны.
- Экспозиция на улице: ориентировать с наклоном ≥10° вниз к земле, чтобы влага и пыль не ложились на фильтр окна; экран оптики протирать только разрешённым.
- Видимость — прямая линия: колонны, стеллажи, оборудование в секторе 90° режут зону контроля; проектировать «на перекрёст» несколько извещателей.
Примеры
Дым туда просто не доходит, а ТЮЛЬПАН видит очаг ТП-5/ТП-6 на 25 м от стены — один извещатель закрывает пролёт.

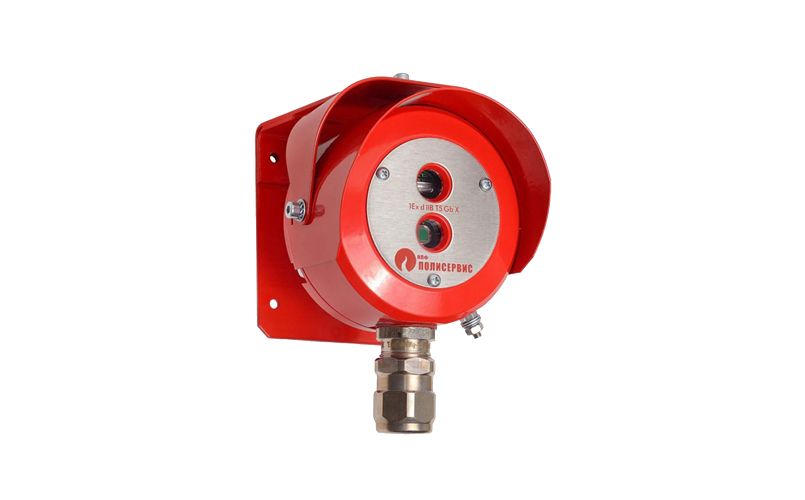

ТЮЛЬПАН 64/2 Ex-R3: взрывозащита 1Ex d IIC T5 Gb Х, обогрев оптики от −55 °С, ориентация сенсором на риск.
Только УФ-канал: не чувствителен к нагретым поверхностям и светильникам, срабатывает на саму УФ-составляющую пламени.
Логика «И» ИК+УФ (64/2): тревога только когда оба канала подтвердили — режущийся угол ложняков.
Частые вопросы
Чем 64/2 отличается от 64/3?
64/3 — только инфракрасный спектр (три ИК-канала). 64/2 добавляет ультрафиолетовый сенсор, т.е. многодиапазонный: можно работать «И», «ИЛИ» или одним каналом — гибче по ложнякам и по материалам горения. Ex-пары имеют те же различия.
Это дымовой извещатель?
Нет. Это извещатель пламени (ИП 329/330 по ГОСТ Р 53325): реагирует на электромагнитное излучение открытого огня, а не на дым или тепло. Применяют там, где дымовые не работают — высокие помещения, открытые площадки, быстрый темп пожара.
Как далеко он «видит» огонь?
Не менее 25 м до тестовых очагов ТП-5 и ТП-6 (класс 1 по ГОСТ Р 53325) при угле до 90°; на отклонении 45° от оси дальность устойчивого срабатывания падает до 71 %.
Подойдёт для взрывоопасной зоны?
Да, только Ex-исполнения (64/2 Ex-R3, 64/3 Ex-R3) с маркировкой взрывозащиты для зон класса 1–2 по ГОСТ IEC 60079-10-1. Обычные корпуса в Ex-зону ставить нельзя; для рудников ни одна версия не предназначена.
Нюансы и грабли
- ИК-канал не видит: горящий водород, колчеданную серу и тлеющий очаг без пламени — там нужны дымовые/тепловые, ТЮЛЬПАН их не заменяет.
- Ложные источники ИК: вращающиеся маячки спецтехники, тепловентиляторы, ИК-нагреватели, спирали, дуга сварки — при таком фоне либо «И» с УФ, либо УФ-канал отдельно.
- «И» запрещено для материалов без углерода в составе (металлические порошки, щелочные металлы и т. п. — их пламя УФ-богато, а ИК-слабо).
- 64/3 (чистый ИК) и ИК-одиночку нельзя там, где очаг может разрастись до площади зоны контроля быстрее 3 с — РЭ запрещает прямо.
- Снег/лёд/пелена на окне и туман, дождь, дым между извещателем и очагом ослабляют приём — зимой для улицы берите исполнение с подогревом (Ex) и закладывай запас по дальности.
Документация
- ТЮЛЬПАН 64/2-R3 (исп. 1,2,5) — РЭ АТПН.425241.050.
- ТЮЛЬПАН 64/3-R3 (исп. 1,2,5) — РЭ АТПН.425241.051.
- ТЮЛЬПАН 64/2 Ex-R3 (исп. 1–5) — РЭ АТПН.425241.053.
- ТЮЛЬПАН 64/3 Ex-R3 — РЭ АТПН.425241.054.
