ZB-5-QC — зонная коробка с терминалом DRTB-2 для термокабеля ТПТС

Соединяет термокабель с подтверждением температуры (ТПТС, ТПТС-Х, CTI, CTI-X) с оконечным резистором или продолжением линии; терминал DRTB-2 внутри — с разъёмом для тестового мини-зонда.

Модели семейства

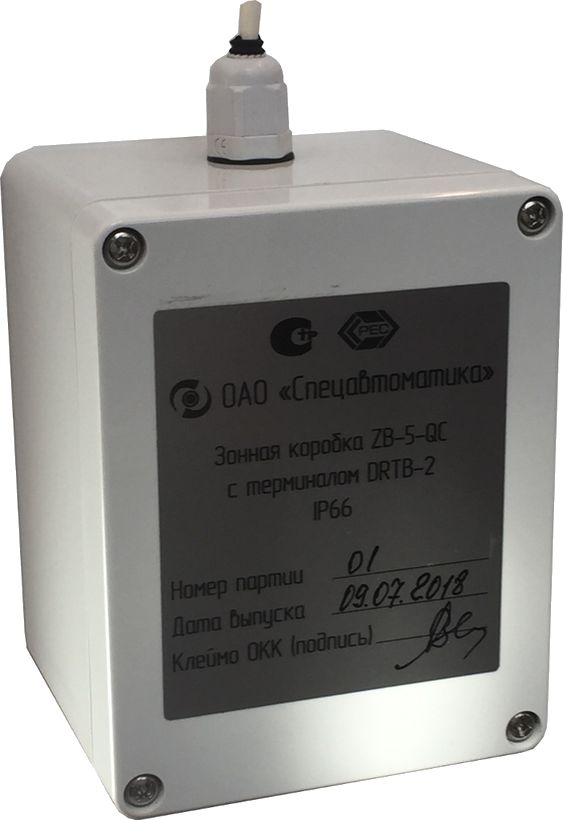

ZB-5-QC исп. 01Один кабельный ввод — для термокабеля с оконечным резистором.

Кабельные вводы	1 шт.
Габариты корпуса	115×90×80 мм (без кабельных вводов)
Степень защиты	IP66 (с кабельными вводами)
Температура	от -40 до +85 °C
Влажность	до 95% без конденсации
Срок службы	10 лет
Гарантия	12 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня изготовления

ZB-5-QC исп. 02Два кабельных ввода — для продолжения термокабеля ТПТС или подключения удлинительного термопарного кабеля типа Т (медь-константан).

Кабельные вводы	2 шт.
Габариты корпуса	115×90×80 мм (без кабельных вводов)
Степень защиты	IP66 (с кабельными вводами)
Температура	от -40 до +85 °C
Влажность	до 95% без конденсации
Срок службы	10 лет
Гарантия	12 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня изготовления

Как это работает и подключается

Зонная коробка ZB-5-QC с терминалом DRTB-2 предназначена для соединения термокабеля ТПТС/ТПТС-Х/CTI/CTI-X с оконечным резистором, с другим термокабелем ТПТС или с удлинительным термопарным кабелем типа Т (медь-константан).
Терминал DRTB-2 имеет разъём для подключения мини-зонда типа «Т» — используется для тестирования линии.

Монтаж

Соблюдать полярность: проводники с медным покрытием — на клеммы «+», с покрытием константан — на клеммы «-» терминала.
Кабельные вводы для транспортировки установлены входом внутрь корпуса — при монтаже их нужно переставить в рабочее положение, входами наружу.
Хранить в крытых складских помещениях с защитой от влаги, солнечной радиации и плесени.

Примеры

Конец линии термокабеля ТПТС

Исполнение 01: термокабель заводится в один кабельный ввод и подключается к терминалу DRTB-2 с оконечным резистором.

Продолжение линии или переход на термопарный кабель

Исполнение 02 с двумя вводами соединяет два отрезка термокабеля ТПТС либо термокабель с удлинительным термопарным кабелем типа Т.

Частые вопросы

Чем отличаются исполнения 01 и 02?

У исп. 01 один кабельный ввод (конец линии термокабеля с резистором), у исп. 02 — два ввода (продолжение линии или переход на термопарный кабель типа Т).

Какая степень защиты у коробки?

IP66 — но только с установленными кабельными вводами.

Нюансы и грабли

Забытая переустановка кабельных вводов (заводское положение — входом внутрь корпуса) — частая ошибка при монтаже, из-за неё нарушается заявленная IP66.
Перепутанная полярность (медь/константан) искажает показания термокабеля с подтверждением срабатывания — проверять по цвету/маркировке проводника, а не «на глаз».

Документация

Пожтехника (АО «Спецавтоматика») — Зонная коробка ZB-5-QC с терминалом DRTB-2, этикетка СЕПА.437131.010 ЭТ
