С2000М — пульт «Ориона»: до 2048 элементов, 127 блоков по RS-485, пожаротушение и оповещение

Пульт контроля и управления охранно-пожарной системы «Орион»: сам не имеет шлейфов и выходов, но управляет блоками по RS-485 — от КДЛ с извещателями до АСПТ, «Потока-3Н» и «Рупора».

Пульт контроля и управления охранно-пожарный «С2000М» ИСО «Орион»

Модели семейства

С2000М (v.3.01)пульт контроля и управления охранно-пожарный, АЦДР.426469.027, версии ПО не ниже 3.00 (описание соответствует ПО 3.01)

Ёмкость системы	контролируемых элементов до 2048, управляемых (реле блоков) до 256, зон (разделов) до 511, групп разделов до 128
Линия RS-485	не более 3000 м, до 127 адресных блоков; пультов С2000М в линии — 1; RS-232 не более 20 м (9600–115200 бит/с)
Питание	12 или 24 В постоянного тока (один резервированный или два источника), допустимый диапазон 10,2–28,4 В; рекомендуются РИП-12/РИП-24
Ток потребления	дежурный режим 60 мА при 12 В и 35 мА при 24 В; тревожный средний 80/45 мА; максимальный тревожный до 120/65 мА
Журнал событий	не менее 8000 в энергонезависимой памяти, организация кольцевая; просмотр на ЖКИ, передача в АРМ «Орион Про», печать на принтере
Пользователи	до 2047: 1 «Установщик» + 2046 «Пользователь»; PIN 1–8 цифр, ключи Touch Memory, карты Proximity; уровней доступа 255, из них настраиваемых 252; названия до 16 символов
Часы	гальванический элемент CR2032 (3 В), автономная работа часов не менее 5 лет
Индикация	символьный ЖКИ 2 строки по 16 символов + единичные индикаторы ПОЖАР, ПУСК, СТОП, НЕИСПР., ОТКЛЮЧ., ЗВУК ОТКЛ., ПИТАНИЕ; внутренний звуковой сигнализатор
Корпус	IP30 по ГОСТ 14254-96 (при креплении на стене), исполнение О4 по ОСТ 25 1099-83 для работы от −10 до +55 °C; влажность до 93% при 40 °C без конденсации; 140×114×25 мм, не более 0,3 кг
Надёжность	наработка на отказ не менее 80000 ч (вероятность безотказной работы 0,98758 за 1000 ч), срок службы не менее 10 лет (по РЭп 2022/2025 гг.; в РЭ 2016 г. Изм.15 было 20000 ч / 0,95 — см. pits)

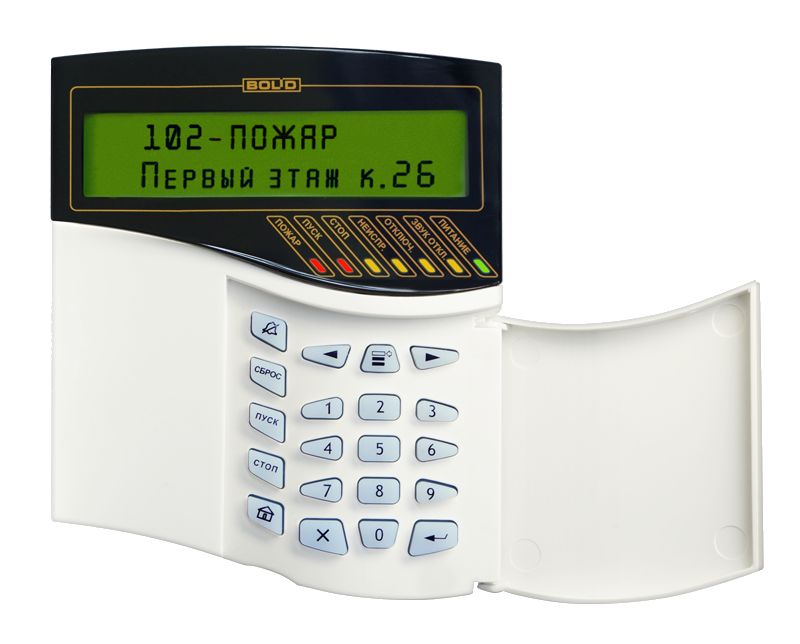

С2000М исп.02 (АЦДР.426469.027-02)тот же пульт, но вместо RS-232 — второй интерфейс RS-485 для резервирования линии связи

Отличие от базового С2000М	нет интерфейса RS-232; вместо него — второй интерфейс RS-485, используемый для резервирования линии связи с блоками или для подключения ПК
Применение	по СП 484.1311500.2020 — когда нужна устойчивость линии RS-485 к единичной неисправности
Версия ПО (РЭп 2025 г.)	5.02 (у базового С2000М в этой же РЭп — версия 4.14)
Режим преобразователя интерфейсов	работает как повторитель RS-485 — RS-485 (у базового С2000М в этом режиме — преобразование RS-232 — RS-485)

Как это работает и подключается

С2000М — голова блочно-модульного прибора: у пульта нет цепей для извещателей и выходов для исполнительных устройств, они живут в блоках на линии RS-485 (С2000-КДЛ и КДЛ-2И, Сигнал-20П/20М/С2000-4, Сигнал-10, С2000-АСПТ, Поток-3Н, С2000-КПБ, С2000-СП1, С2000-Периметр, С2000-Adem).
Режимы прибора: «Пожар» (состояния «Внимание», «Пожар», «Пожар2»), «Пуск», «Останов», «Неисправность», «Отключение», плюс режимы конфигурирования и сервисные (обновление ПО, сброс паролей).
Сигнал «Пожар2» формируется приёмно-контрольными блоками или самим пультом при двух и более «Пожар» от извещателей одной зоны с интервалом не более 120 секунд либо от ручного извещателя; логика настраиваемая — число сработавших извещателей и максимальный интервал задаются.
Управление пожарной сигнализацией — с пульта и блоков С2000-БКИ: сброс тревог, отключение/включение зон и элементов, включение режима срабатывания адресных извещателей от тестового воздействия (режим «Тест»).
Управление охранной сигнализацией — с пульта, БКИ, клавиатур С2000-КС и С2000-К, электронными идентификаторами (Touch Memory, Proximity) и SMS через С2000-PGE и УО-4С.
Оповещение запускается через С2000-КПБ или С2000-СП2 исп.02 (либо свободные контролируемые выходы Сигнал-20П/20М/С2000-4); речевое оповещение СОУЭ 3–5 типов — блоками серии «Рупор»; условия запуска — от срабатывания извещателей, ручного пуска, сигнала запуска пожаротушения, ручной команды с С2000М или С2000-ПТ, активации ЭДУ 513-3АМ.
Газовое/порошковое/аэрозольное тушение — через С2000-АСПТ (один блок на зону; отображение времени до запуска и команды останова/возобновления задержки — при версиях АСПТ 3.50+ и С2000-ПТ 2.50+); водяное — «Поток-3Н» с индикацией «Поток-БКИ»; при пожаре пульт автоматически открывает свободный проход в СКУД на базе С2000-2.
Передача на пульт централизованной охраны: сигналы «Пожар», «Тревога», «Пуск», «Неисправность» через выходы С2000-СП1 («сухой контакт»: «Пожар» и «Пуск» — замыканием, «Тревога» и «Неисправность» — размыканием), события — через С2000-PGE, УО-4С, С2000-ИТ и радиопередатчики RS-202TD-RR (LONTA-202), ATS100 (LARS), TRX-150/TRX-450 («Орион-радио», формат Ademco Contact ID).
Пульт показывает измеренные значения адресных блоков и извещателей: сопротивление ШС, задымлённость и запылённость «ДИП-34А», напряжение питания, ёмкость АКБ, температуру и влажность, показания счётчиков импульсов; конфигурирование — программой PProg (протокол «Орион», 9600 бит/с), работа с АРМ «Орион Про» — по RS-232.

Монтаж

Пульт ставится в охраняемых помещениях в удобном, сухом и чистом месте, вне прямых солнечных лучей; как правило — на стене на высоте 1,4–1,5 м от пола, крепление шурупами из комплекта (шуруп 1-4х30.019 ГОСТ 1144-80 — 3 шт., дюбель 8х35 — 3 шт.).
Подключения — «под винт» через контактную колодку: минимальный диаметр провода 0,5 мм (сечение 0,2 мм²), максимальное сечение 1,5 мм²; клеммы «0 В»/«+U1» — основное питание, «0 В»/«+U2» — резервное, «A»/«B» — RS-485, «TxD»/«RxD»/«GND» — RS-232 (принтер, ПК с АРМ «Орион Про», радиопередатчики).
RS-485 — топология «шина» одной парой проводов с согласованием 620 Ом на обоих концах: у большинства блоков согласующее сопротивление встроено (перемычка на плате; в состоянии поставки перемычки установлены — снять на всех, кроме первого и последнего прибора); в С2000М резистор встроен, если он крайний в линии. Ответвления нежелательны, практически допустимы до 50 м; у С2000-К и С2000-КС встроенного согласования нет — между «A» и «B» ставится резистор 620 Ом из комплекта.
Длина линии RS-485: при жиле диаметром 0,5 мм (около 0,2 мм²) — не более 1200 м, при сечении 0,5 мм² — не более 3000 м; от 100 м симметричный кабель парной скрутки («витая пара») обязателен; экран заземляется только в одной точке.
Удлинение линии — повторителями «С2000-ПИ» (гальваническая изоляция, +1500 м на сегмент, автоматическое отключение КЗ-сегментов); цепи «0 В» изолированных сегментов не объединяются, питать изолированные приборы от общего источника нельзя; через «С2000-ПИ» строится и «звезда» — до 127 лучей.
В распределённой системе при питании пульта и приборов от разных источников цепи «0 В» объединяются проводом выравнивания потенциалов (можно свободной парой или экраном незаземлённой витой пары); заземлять «0 В» в нескольких точках нельзя — разность потенциалов ломает связь и может вывести приборы из строя.
На плате — 5-штырьковый технологический разъём: запрещается устанавливать перемычки на его штырьки и допускать их замыкание на подключённые цепи. Монтаж, установку и обслуживание проводить при отключённом питании; запрещается выполнять монтажные работы во время грозы.

Примеры

Дежурный пост небольшого объекта

ЖКИ 2×16 символов, клавиатура, индикаторы «Пожар», «Пуск», «Стоп», «Неисправность»: постановка/снятие разделов, сброс тревог, пуск и останов исполнительных устройств, журнал не менее 8000 событий — всё с лицевой панели.

Блочно-модульный прибор на весь объект

Вместе с блоками RS-485 пульт образует ППКП: С2000-КДЛ — адресные извещатели, Сигнал-20П/Сигнал-10/С2000-4 — неадресные шлейфы, С2000-АСПТ — газовое/порошковое/аэрозольное тушение, Поток-3Н — водяное, С2000-КПБ и СП1 — выходы, Рупор — речевое оповещение.

Пожаротушение с задержкой и ручным управлением

С2000М индицирует запуск/останов тушения с отображением времени до запуска и управляет зонами с клавиатуры; наглядную индикацию и выделенные кнопки на зоны дают блоки С2000-ПТ (один блок на каждые 4 зоны).

Частые вопросы

Можно ли подключить извещатели прямо к С2000М?

Нет: у пульта нет шлейфов и релейных выходов. Извещатели подключаются к блокам (С2000-КДЛ — адресные, Сигнал-20П/10, С2000-4 — неадресные), а пульт управляет ими по RS-485 и собирает события.

Чем С2000М отличается от С2000?

В РЭ пульта они идут вместе как «С2000М (С2000)» — преемники одной линейки; ёмкость С2000М — до 2048 контролируемых элементов, до 256 управляемых, до 511 зон и 128 групп разделов, журнал не менее 8000 событий. Справочник по эксплуатации ОС ИСО «Орион» описывает процедуры для С2000М версий 2.01–2.07 — для версии 3.x пользоваться РЭ пульта.

Как пульт питается и сколько держит?

От резервированного источника 12 или 24 В (рекомендуются РИП-12/РИП-24) либо двух источников (основной + резервный), диапазон 10,2–28,4 В. Дежурный ток — 60 мА при 12 В, максимальный тревожный — до 120 мА при 12 В. Часы идут от CR2032 не менее 5 лет без основного питания.

Чем конфигурировать?

Программой PProg — запись конфигурации по протоколу «Орион» на скорости 9600 бит/с через RS-232; режим программирования требует пароль установщика с клавиатуры пульта. Эксплуатация с АРМ «Орион Про» — тоже по RS-232.

Чем С2000М исп.02 отличается от базового С2000М?

У исп.02 нет интерфейса RS-232 — вместо него второй интерфейс RS-485 для резервирования линии связи с блоками (по СП 484.1311500.2020) или для подключения ПК. В режиме преобразователя интерфейсов исп.02 работает как повторитель RS-485–RS-485, а не RS-232–RS-485, как базовый пульт.

Нюансы и грабли

С2000М один на линию RS-485: пультов в линии может быть не более 1 (блоки — до 127). Второй пульт — через АРМ «Орион Про», а не в ту же шину.
«Отключить» элемент с пульта можно только если его выходами управляет сам С2000М: выходы, работающие по локальной логике адресного блока, с пульта не блокируются.
Перемычки согласования 620 Ом в состоянии поставки установлены во всех блоках — оставить их нужно только на первом и последнем приборе линии, иначе связь неустойчива.
Паразитные токи по «0 В»: связь «0 В» пульта с шиной защитного заземления возникает даже через подключённый принтер или ПК; в больших системах (разные здания) сегменты RS-485 развязывать только «С2000-ПИ» с гальванической изоляцией.
Управление пожаротушением и оповещением с самого пульта — дополнение к блокам С2000-ПТ: индикация менее наглядная, ручные действия сложнее; на каждые 4 зоны тушения в помещении дежурного персонала нужен один С2000-ПТ.
Функции задержки пуска зависят от версий блоков: отображение времени до запуска, команды останова и возобновления задержки — С2000-АСПТ 3.50+, поддержка С2000-ПТ 2.50+; со старыми С2000-ПТ это умеет только пульт.
Версия ПО пульта видна на наклейке на плате (под задней крышкой); РЭ написано для версий не ниже 3.00, описание использования — под ПО 3.01.
В РЭ 2016 г. (Изм.15) наработка на отказ была указана как не менее 20000 ч (вероятность безотказной работы 0,95 за 1000 ч); РЭп 2022 г. (Изм.4) и 2025 г. (Изм.9) дают 80000 ч и 0,98758 — цифра исправлена, остальные характеристики пульта не изменились.
К 2025 г. (РЭп Изм.9) версия ПО базового С2000М в титуле РЭ — 4.14 (а не 3.00/3.01, как в РЭ 2016 г.); карточка описывает С2000М по факту РЭ 2016 г. (имя модели не меняется по правилу), различия версий ПО 3.01→4.14 текст РЭ не детализирует построчно.

Документация

Пульт контроля и управления охранно-пожарный «С2000М» — руководство по эксплуатации АЦДР.426469.027 РЭ, Изм. 15 АЦДР.5179-16 от 2.03.2016 (ЗАО НВП «Болид»), 2016; описание соответствует ПО версий не ниже 3.00 (3.01).
Пульт «С2000М» / «С2000М исп.02» — РЭп АЦДР.426469.027, Изм.4 от 06.04.2022
Пульт «С2000М» / «С2000М исп.02» — РЭп АЦДР.426469.027, Изм.9 от 16.09.2025 (базовый — версия ПО 4.14, исп.02 — версия 5.02)
Характеристики — раздел 1.2; состав изделия и комплект поставки — раздел 1.3, таблица 1; монтаж пульта и рекомендации по RS-485 — разделы 2.2.1, 2.2.2, рисунки 2–5; приложения А (габариты), Б (клеммы), В (список состояний), Г (перечень сообщений), Д (отличия от предыдущих версий).
Два файла РЭ в папке семьи («С2000М (v.3.01) - РЭ.pdf» и «…- РЭ (4e1788).pdf») — идентичные копии одного документа (проверено побайтово).
