Promix-SM1xx — компактные замки с шариковым механизмом фиксации
Линейка компактных электромеханических замков для мебели, витрин, ячеек камер хранения и лёгких дверей: врезной или накладной корпус, шариковый механизм фиксации ригеля, питание 12/24 В.
Модели семейства
SM102Миниатюрный замок для шкафов, ящиков и витрин; нормально открытое или нормально закрытое исполнение.
| Сила удержания ригеля (без деформации корпуса) | 150 кг |
| Сила удержания ригеля запорным механизмом | 300 кг |
| Напряжение питания | DC 12±2 В, 24±2 В |
| Потребляемый ток (12В/24В) | 0,1/0,05 А |
| Ресурс | >400 000 циклов срабатывания |
| Температура | -30…+50 °C |
| Степень защиты | IP54 |
| Масса | 0,17 кг |

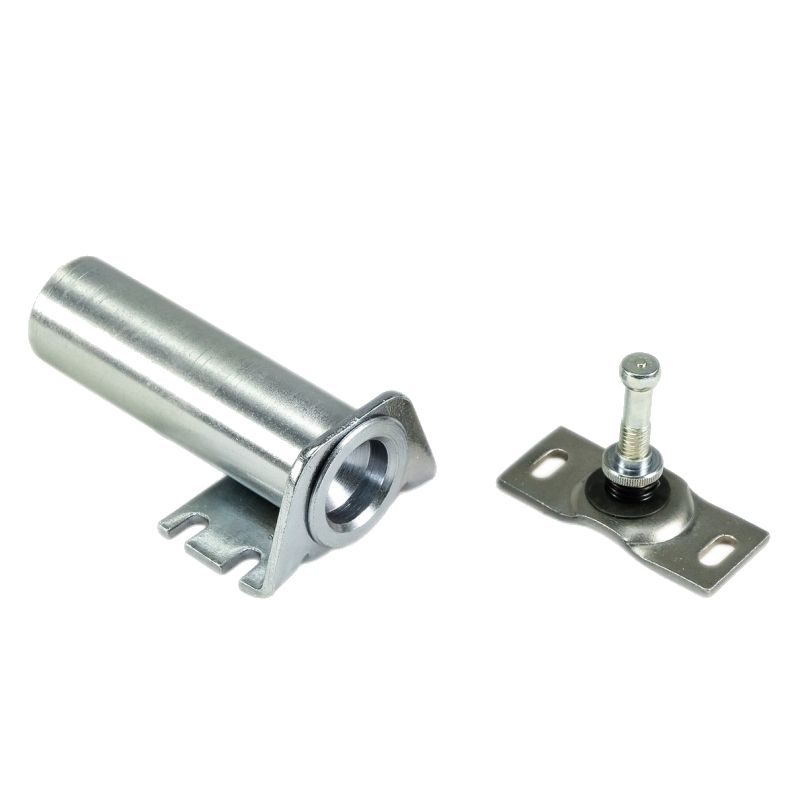

SM104Цилиндрический замок со встроенным толкателем, только нормально закрытое исполнение; толкатель «отстреливает» ригель при подаче импульса.
| Габариты (диаметр×длина) | 20×67 мм |
| Усилие удержания ригеля | не менее 300 кг |
| Напряжение питания | 12/24 В пост. тока |
| Потребляемый ток | 0,35/0,18 А |
| Длительность импульса открытия | 0,5–3 с |
| Интервал между импульсами | не менее 15 с |
| Степень защиты | IP54 |
| Масса | 190 г |

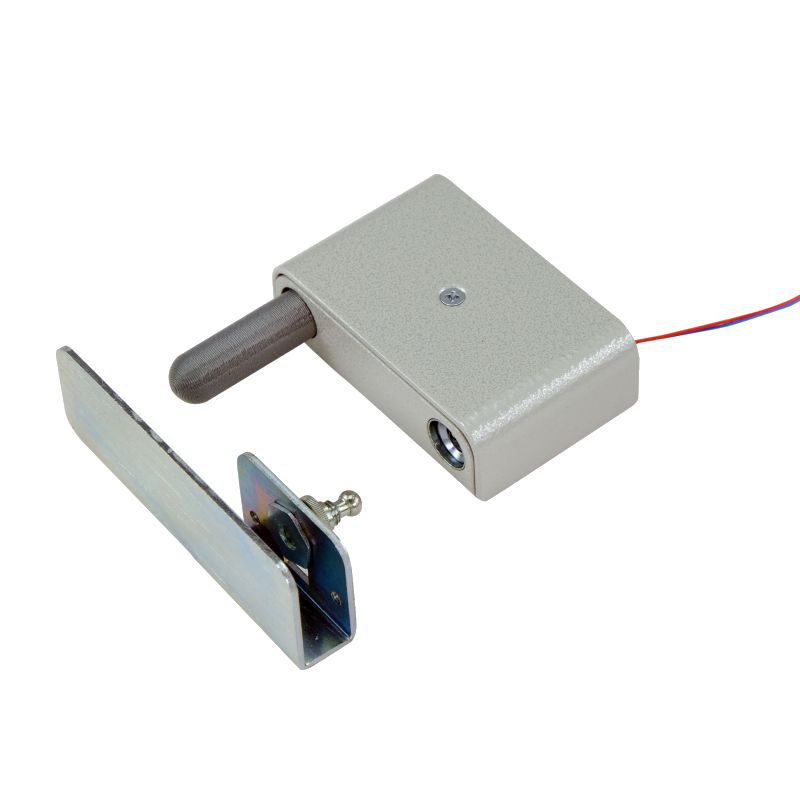

SM112-01Миниатюрный замок со встроенным толкателем для стеклянных витрин толщиной 4–8 мм и мебели из ЛДСП; только нормально закрытое исполнение.
| Усилие удержания | не менее 150 кг |
| Напряжение питания | 10–14 В пост. тока |
| Потребляемый ток (12В) | 0,1 А |
| Допустимая толщина стекла двери | 4–8 мм |
| Длина провода питания | 0,1 м |
| Масса | не более 0,2 кг |
| Степень защиты | IP54 |

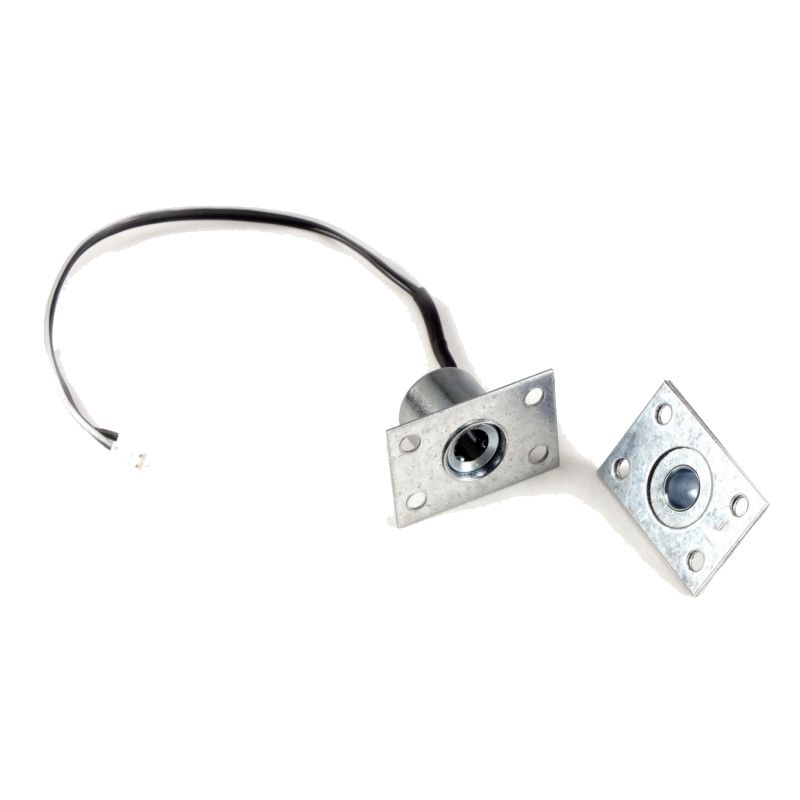

SM131Подпружиненный ригель регулируемой длины; выпускается в двух модификациях крепления — врезной с плоским кронштейном (-00) или накладной с угловым (-01); нормально открытое и нормально закрытое исполнение.
| Усилие удержания ригеля | не менее 150 кг |
| Напряжение питания | 12±2 В, 24±2 В пост. тока |
| Потребляемый ток (12В/24В) | 0,1/0,05 А |
| Масса (НО/НЗ, 12/24В) | 0,12/0,17 кг и 0,13/0,16 кг |
| Длина провода питания | 0,3 м |
| Степень защиты | IP54 |

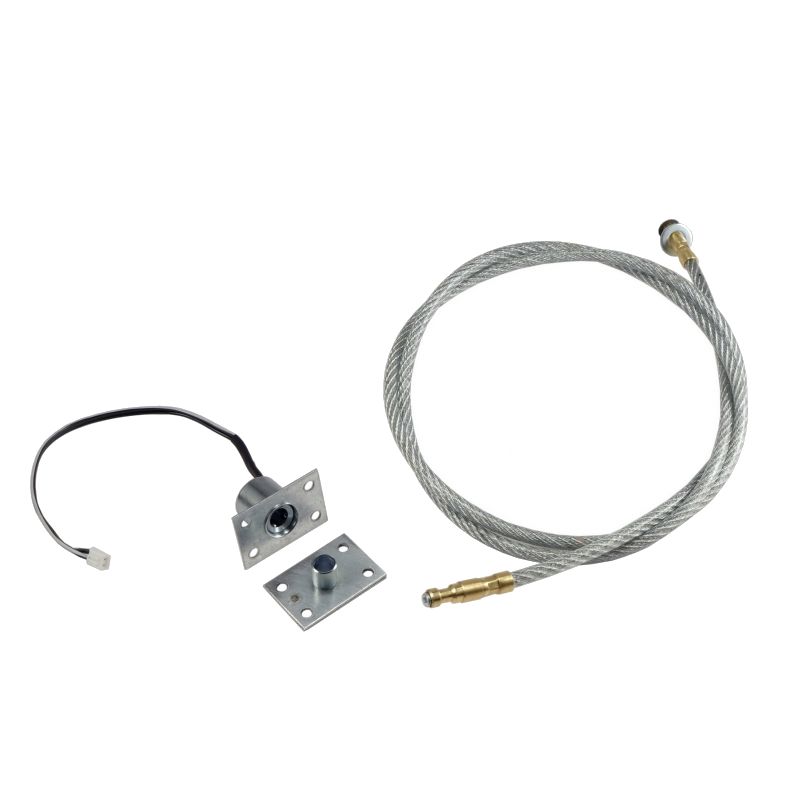

SM131-03Модификация SM131 с дополнительной втулкой и гибким ригелем — тросом в полимерной оболочке; основное исполнение нормально закрытое на 12 В.
| Усилие удержания ригеля | не менее 150 кг |
| Напряжение питания | 11–14 В пост. тока |
| Потребляемый ток (12В) | 0,1 А |
| Длина провода для подключения | 0,3 м |
| Диаметр троса ригеля | 5 мм (с оболочкой — 6 мм) |
| Длина троса ригеля | 1,2 м |
| Степень защиты | IP54 |

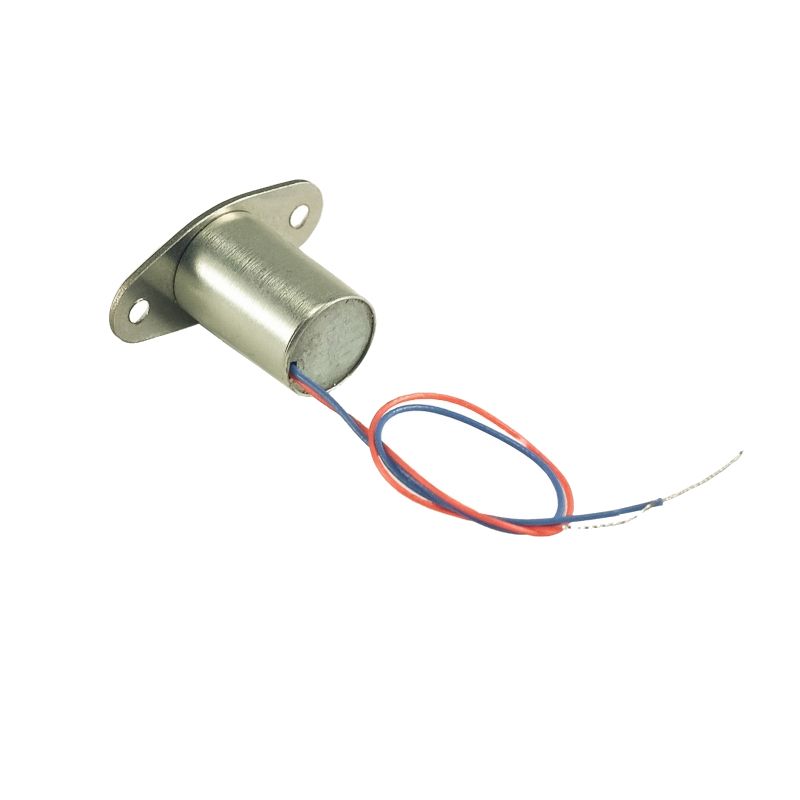

SM132Врезной замок с подпружиненным ригелем регулируемой длины штока; только нормально закрытое исполнение на 12 В.
| Сила удержания ригеля | не менее 100 кг |
| Напряжение питания | 10–14 В пост. тока |
| Потребляемый ток (12В) | 0,1 А |
| Длина проводов для подключения | 0,1 м |
| Масса | не более 0,02 кг |
| Степень защиты | IP54 |
Как это работает и подключается
- Общий принцип: шариковый механизм фиксации ригеля, замок и ригель — отдельные детали; для SM104/SM112-01 в замке встроен толкатель, «отстреливающий» ригель при подаче напряжения.
- Нормально открытые замки заперты при подаче напряжения и открыты при его снятии; у нормально закрытых — наоборот.
- Подать/снять напряжение может выключатель, домофон, кодовая панель или контроллер СКУД.
Монтаж
- SM131 выпускается в двух вариантах крепления: врезной с плоским кронштейном (-00) или накладной с угловым (-01) — кронштейн входит в комплект.
- SM112-01 рассчитан на стеклянные двери толщиной 4–8 мм; замок крепится на неподвижную поверхность, ригель — на дверь.
- SM104 и SM112-01 могут быть оснащены датчиком положения двери (геркон + магнит на подвижной втулке/толкателе) для интеграции в СКУД.
Примеры
Витрина или шкаф
SM102, SM112-01, SM131, SM132 — для шкафов, ящиков, стеклянных витрин толщиной 4–8 мм и мебели из ЛДСП.
Холодильное и торговое оборудование
SM104 со встроенным толкателем — для шкафов, ларей, витрин; открывается подачей импульса напряжения.
Частые вопросы
Чем SM131-03 отличается от SM131?
У SM131-03 гибкий ригель — трос в полимерной оболочке длиной 1,2 м, а не жёсткий подпружиненный шток, как у SM131.
Можно ли поставить SM112-01 на стеклянную дверь?
Да, страница производителя допускает толщину стекла двери 4–8 мм.
Нюансы и грабли
- Не путать модификации по усилию удержания: у SM132 — не менее 100 кг, у SM112-01/SM131/SM131-03 — не менее 150 кг, у SM104/SM102 (запорным механизмом) — 300 кг; подбор под нагрузку двери/дверцы важен.
- SM104 и SM112-01 выпускаются только в нормально закрытом исполнении — у остальных моделей линейки есть выбор НО/НЗ.
