Promix-SM2xx — замки со скошенным засовом для распашных дверей и калиток
Врезные и накладные электромеханические замки цилиндрической формы с механизмом «скошенный засов» для распашных дверей, ворот и калиток; питание 12 или 24 В.
Модели семейства
SM203Врезной замок цилиндрической формы, монтируется как в раму, так и в дверное полотно; нормально открытое и нормально закрытое исполнение.
| Усилие удержания | не менее 300 кг |
| Напряжение питания | 12 (24)±2 В пост. тока |
| Потребляемый ток при 12В (24В), НО/НЗ | 85 (35) мА / 160 (75) мА |
| Масса | не более 0,21 кг |
| Температура | -30…+50 °C |
SM213Усиленная версия SM203 уличного исполнения — более мощный, крупнее по размеру, коррозионностойкие материалы и покрытие для эксплуатации на улице.
| Усилие удержания | не менее 300 кг |
| Напряжение питания | 12 (24)±2 В пост. тока |
| Потребляемый ток при 12В (24В), НО/НЗ | 100 (35) мА / 160 (75) мА |
| Масса | не более 0,3 кг |
| Температура | -40…+50 °C |
| Степень защиты | IP54 |

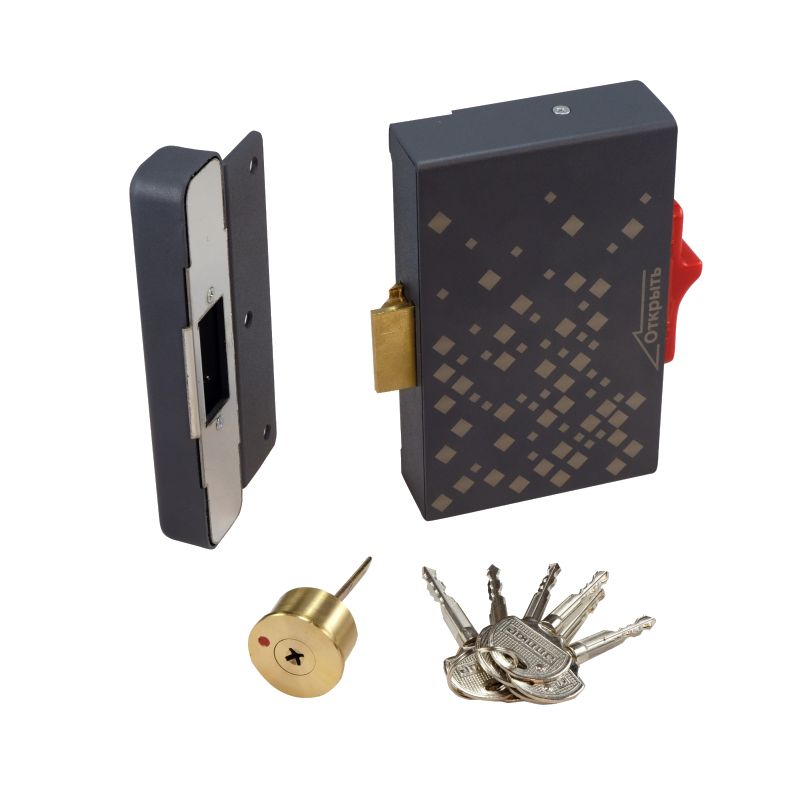

SM215Накладной замок с бесконтактным (магнитным) механизмом взвода защёлки — почти беззвучный; открывается импульсом напряжения, снаружи механическим ключом, изнутри слайдером с фиксацией «постоянно открыто».
| Усилие удержания | не менее 500 кг |
| Напряжение питания | 12±2 (24±2) В пост. тока |
| Длительность импульса питания | не более 5 с |
| Минимальная пауза между импульсами | 30 с |
| Потребляемый ток | 0,5 (0,25) А |
| Масса | не более 1,3 кг |
Как это работает и подключается
- Механизм «скошенный засов»: язычок утапливается в корпус при закрытии двери, как у обычной защёлки, а в закрытом состоянии замка блокируется.
- SM203/SM213 выпускаются нормально открытыми и нормально закрытыми; SM215 — только нормально закрытый.
- SM215 использует неодимовые магниты вместо взводной пружины — закрывание практически бесшумное.
Монтаж
- SM203 монтируется как в дверную раму, так и в дверное полотно; при монтаже нужен зазор 1–4 мм между запорной планкой и крепёжной пластиной.
- Для нормально закрытых SM203/SM213 в помещениях с людьми обязательна установка механизма разблокировки Promix-AD.KM.01 — для аварийного выхода при пожаре.
- SM215 крепится только на внутреннюю сторону двери; в комплекте — плоский и угловой кронштейны под разные конструкции дверей, цилиндровый механизм с 6 ключами.
Примеры
Распашная дверь, ворота, калитка
Все три модели предназначены для запирания распашных дверей, ворот и калиток с дистанционным открыванием.
Уличная установка
SM213 — усиленная уличная версия SM203 (IP54, расширенный температурный диапазон); SM215 допускает уличную установку при защите от осадков и солнца.
Частые вопросы
Чем SM213 отличается от SM203?
SM213 — усиленная версия SM203 для уличной установки: крупнее, коррозионностойкие материалы и покрытие, степень защиты IP54.
Можно ли открыть SM215 обычным ключом?
Да, снаружи замок открывается механическим ключом через цилиндровый механизм, изнутри — слайдером.
Нюансы и грабли
- Нормально закрытый SM203 не предназначен для уличной установки; нормально открытый допускается снаружи, если зимой большую часть времени заперт (тепло от катушки не даёт смазке замёрзнуть).
- У SM213 для эксплуатации при температуре ниже +3 °C на улице рекомендуется нормально открытое исполнение — на нём напряжение подаётся постоянно, что снижает вероятность образования инея.
