Promix-SM3xx — замки с крюкообразным ригелем для дверей, окон и мебели
Линейка накладных электромеханических замков с крюкообразным механизмом фиксации ригеля — для пластиковых окон и дверей, офисных дверей, шкафов, ячеек камер хранения и уличных проёмов.
Модели семейства
SM305Накладной замок для пластиковых дверей и окон (профили REHAU, KBE и др.), устанавливается около ручки.
| Усилие удержания | не менее 300 кг |
| Напряжение питания | 10–14 В пост. тока |
| Потребляемый ток при 12В | 100 мА |
| Допустимый зазор между коробкой и дверью | 10–15 мм |
| Степень защиты | IP23 |
| Масса | 0,3 кг |

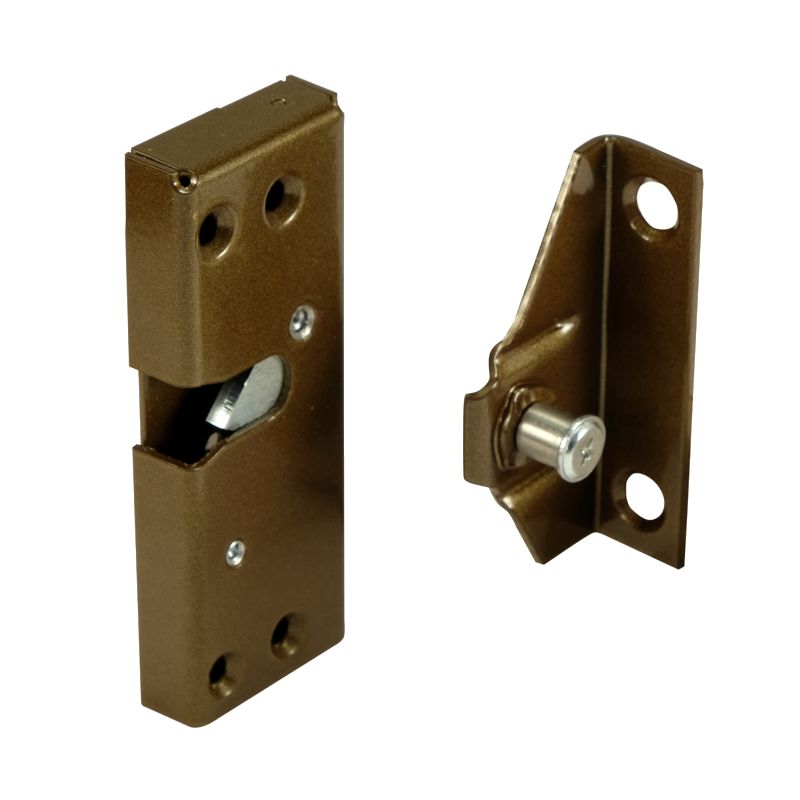

SM306Узкий накладной замок для офисных и административных дверей с шириной притвора коробки более 25 мм.
| Усилие удержания | не менее 300 кг |
| Напряжение питания | 10–14 (22–26) В пост. тока |
| Потребляемый ток | 100 мА |
| Масса | 0,35 кг |
| Длина провода | 0,3 м |
| Степень защиты | IP23 |

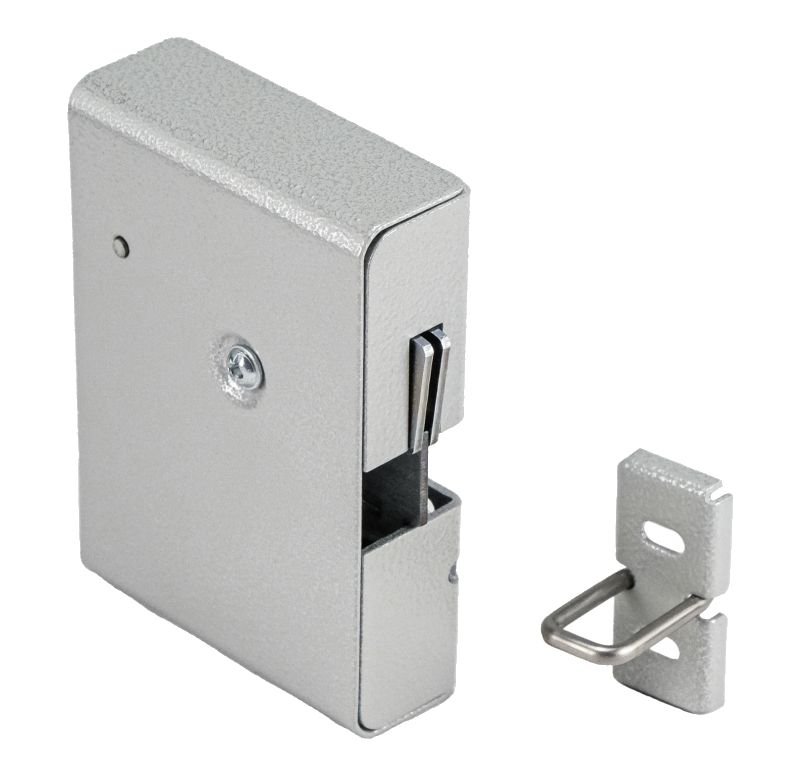

SM308Замок со встроенным пружинным толкателем и датчиком положения двери; для ячеек камер хранения, шкафов раздевалок; монтируется перпендикулярно дверце.
| Усилие удержания ригеля | не менее 250 кг |
| Начальное усилие выталкивания ригеля | не менее 1,2 кг |
| Напряжение питания | 11–14 (22–26) В пост. тока |
| Потребляемый ток при 12В (24В) | 0,4 (0,27) А |
| Длительность импульса напряжения | 1–10 с |
| Интервал между импульсами | 15 (20) с |
| Степень защиты | IP23 |

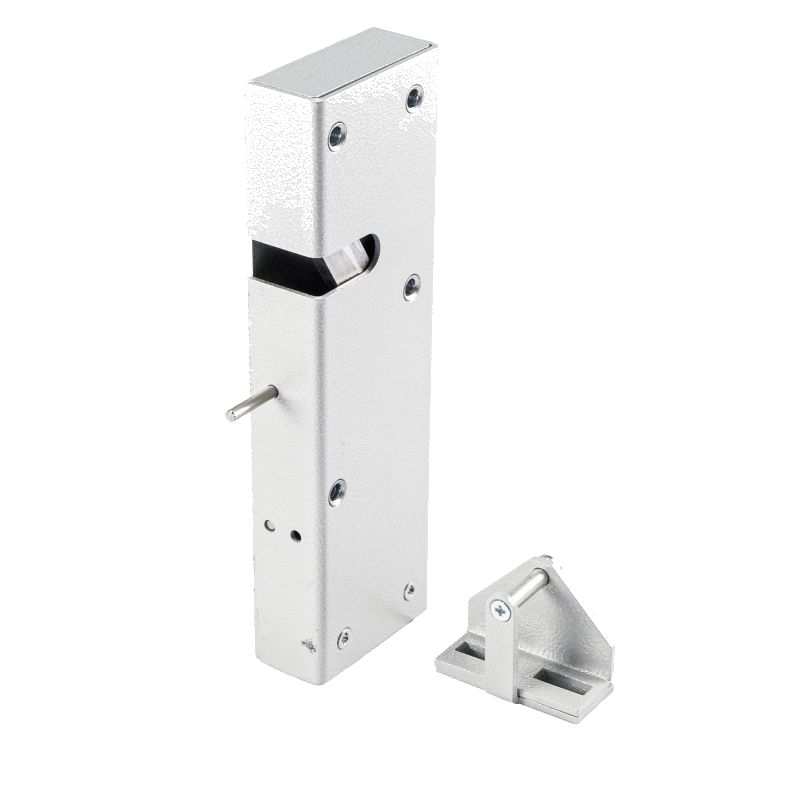

SM323Металлический антивандальный корпус, встроенный пружинный толкатель; для камер хранения, почтаматов, школьных раздевалок и фитнес-центров.
| Усилие удержания ригеля | не менее 500 кг |
| Начальное усилие выталкивания ригеля | не менее 1,0 кгс |
| Напряжение питания | 12±2 В, 24±2 В пост. тока |
| Потребляемый ток при 12В (24В) | 0,4/0,2 А |
| Длительность импульса | не более 0,5–3 с |
| Минимальная пауза между импульсами | 5 с |
| Степень защиты | IP23 |
| Масса | 0,4 кг |

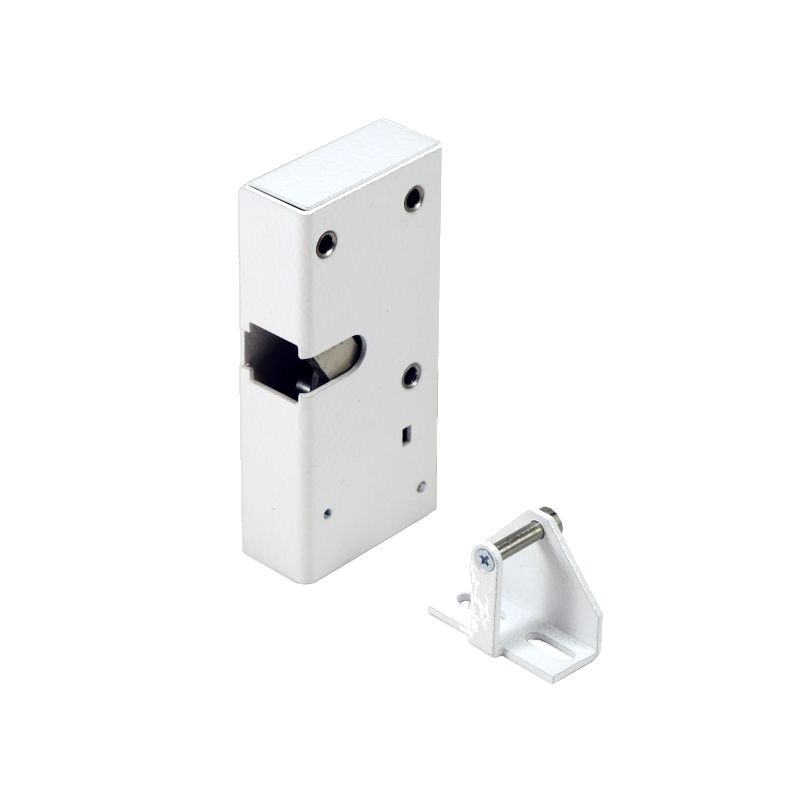

SM326Аналог SM323 с меньшим усилием удержания; металлический антивандальный корпус, встроенный толкатель, для тех же применений.
| Усилие удержания ригеля | не менее 450 кг |
| Начальное усилие выталкивания ригеля | не менее 20 Н |
| Напряжение питания | 12±2 В, 24±2 В пост. тока |
| Потребляемый ток при 12В (24В) | 0,4/0,2 А |
| Длительность импульса | не более 0,5–3 с |
| Минимальная пауза между импульсами | 5 с |
| Степень защиты | IP23 |
| Масса | 0,3 кг |

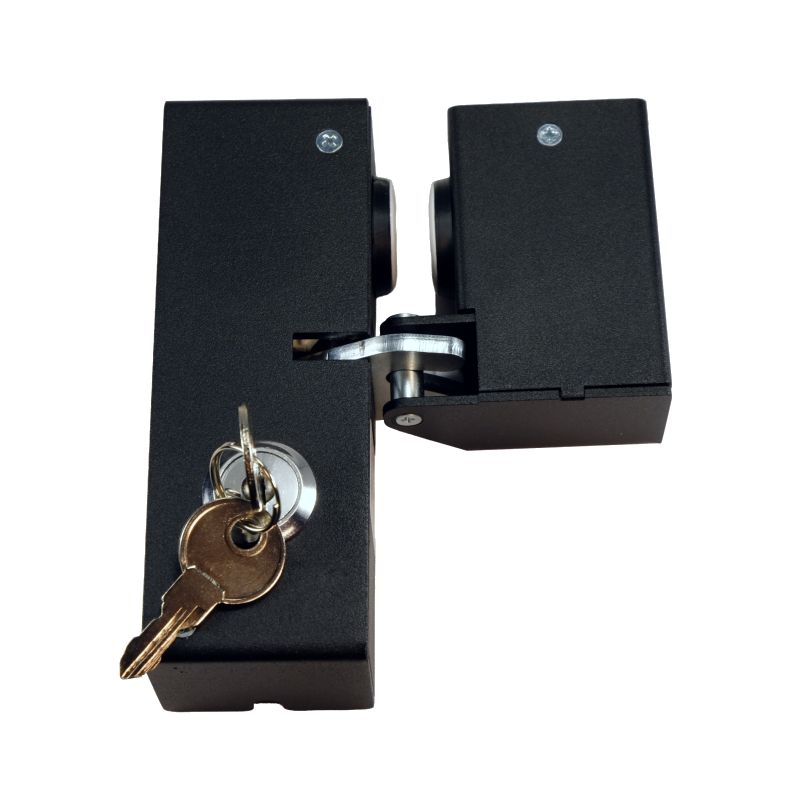

SM330Замок уличного исполнения со встроенными датчиками и аварийным открытием ключом, для накладного и врезного монтажа; для грузовых лифтов, подъёмников, ограждающих калиток и холодильного оборудования.
| Усилие удержания | не менее 300 кг |
| Напряжение питания | 12±2 В пост. тока |
| Потребляемый ток | не более 0,5 А |
| Длительность импульса питания | не более 3 с |
| Минимальная пауза между импульсами | 30 с |
| Дверной зазор в зоне установки | 5–12 мм |
| Степень защиты | не менее IP23 |

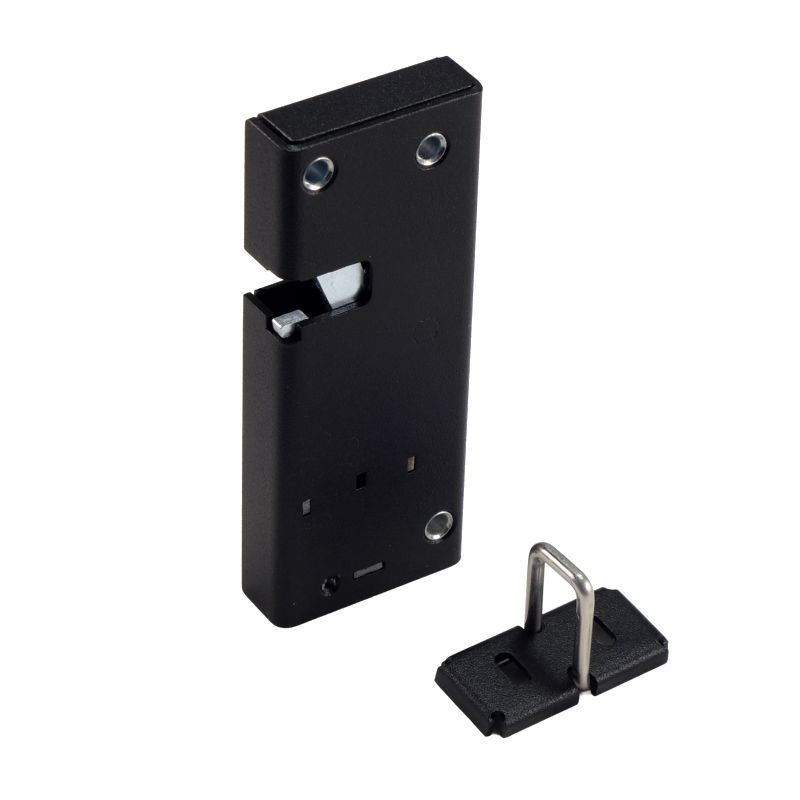

SM333Замок с толкателем для постаматов, раздевалок и мебели, где дверца должна приоткрываться сама; заявлен пониженным потреблением тока по сравнению с зарубежными аналогами.
| Усилие удержания ригеля | 150 кг |
| Начальное усилие выталкивания ригеля | 20 Н |
| Напряжение питания | 12±2 В, 24±2 В пост. тока |
| Потребляемый ток (12В/24В) | 0,5/0,25 А |
| Длительность импульса | 0,5–3 с |
| Минимальная пауза между импульсами | 5 с |
| Степень защиты | IP23 |
| Ресурс | не менее 150 000 циклов |
| Масса | 0,1 кг |
Как это работает и подключается
- Общий принцип: крюкообразный ригель входит в замок и блокируется при закрытии двери; модели с толкателем (SM308/323/326/333) дополнительно выталкивают ригель наружу при подаче напряжения.
- SM308/323/326/333 производятся только в нормально закрытом исполнении; SM305 — в обоих; у SM330 доступны нормально открытые и нормально закрытые модификации.
- Модели с датчиками (положения двери и/или состояния замка) отдают сигнал типа «сухой контакт» для интеграции в СКУД и сигнализацию.
Монтаж
- SM308/SM323/SM326/SM333 устанавливаются на внутренние стенки шкафа перпендикулярно дверце, ригель — на дверь; работают и в вертикальном, и в горизонтальном положении.
- SM330 допускает как накладной, так и врезной монтаж, есть модификации с аварийным открытием ключом.
- Для аварийного открытия SM308/SM323 предусмотрен отдельный порядок действий по разделу РЭ — не пытаться вскрывать силой.
Примеры
Пластиковое окно или дверь
SM305 — специально для профилей REHAU, KBE-58/70/76/88/Knipping и аналогичных.
Ячейка камеры хранения или локер
SM308/SM323/SM326/SM333 со встроенным толкателем — дверца приоткрывается сама при подаче напряжения, ручка не нужна.
Грузовой лифт для инвалидов
SM330 уличного исполнения демонстрируется производителем на двери грузового подъёмника для инвалидов.
Частые вопросы
Какой замок ставить на пластиковое окно?
SM305 — он рассчитан именно на профили пластиковых дверей и окон и монтируется около ручки.
Нужна ли дверце ручка при установке SM333?
Нет, встроенный толкатель сам приоткрывает дверцу при подаче напряжения.
Нюансы и грабли
- Модели различаются усилием удержания заметно: от 150 кг (SM333) до 500 кг (SM323) — подбирать по нагрузке двери/дверцы, не считать линейку однородной по прочности.
- SM305/SM306 — простые накладные замки без толкателя (не выталкивают дверь сами), в отличие от SM308/SM323/SM326/SM333.
