Promix-SM4xx — миниатюрные штифтовые замки для мебели и оборудования
Миниатюрные электромеханические замки со штифтовым механизмом запирания для торгового, офисного и промышленного оборудования, мебели, банкоматов и вендинговых аппаратов.
Модели семейства
SM420Накладной замок с возможностью аварийного открытия рычагом разблокировки; корпус из ABS-пластика; для торговой и офисной мебели. Только нормально закрытое исполнение.
| Усилие удержания ригеля | не менее 150 кг |
| Напряжение питания | 10–14 В пост. тока |
| Потребляемый ток при 12В | 0,15 А |
| Макс. длительность импульса | 300 с |
| Минимальная пауза между импульсами | 600 с |
| Степень защиты | IP44 |
| Масса | не более 0,08 кг |

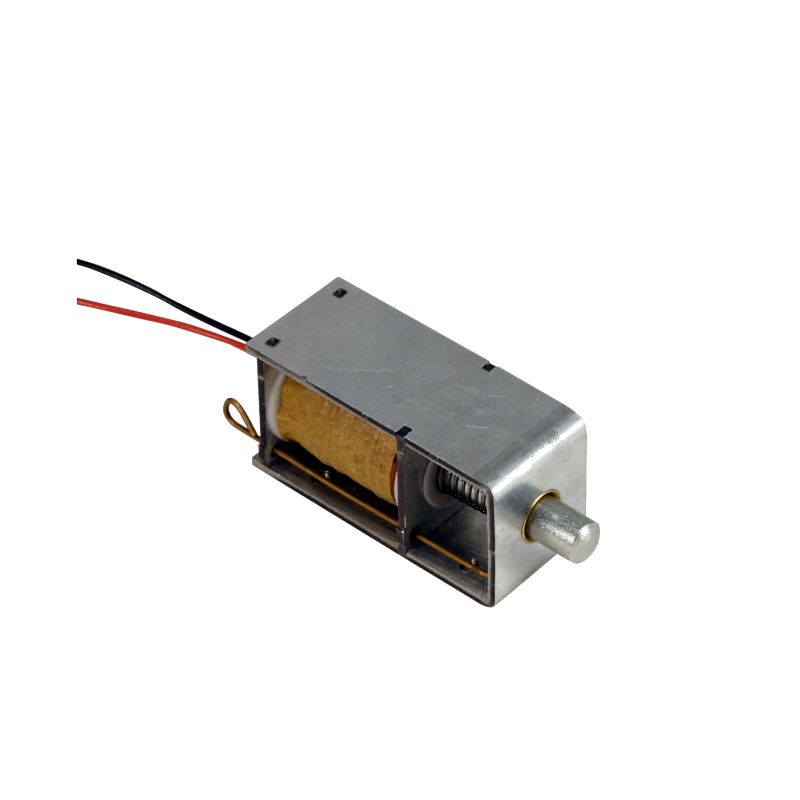

SM490Миниатюрный замок универсального применения: электромагнитная катушка с втягивающимся якорем, ход штока 10 мм; запорная планка в комплект не входит.
| Усилие удержания | не менее 150 кг |
| Напряжение питания | 10–14 В (22–24 В) пост. тока |
| Потребляемый ток | 0,44 А (0,26 А) |
| Усилие втягивания штока | 0,4 Н (12В) / 0,8 Н (24В) |
| Ресурс срабатываний | не менее 100 000 |
| Степень защиты | IP51 |

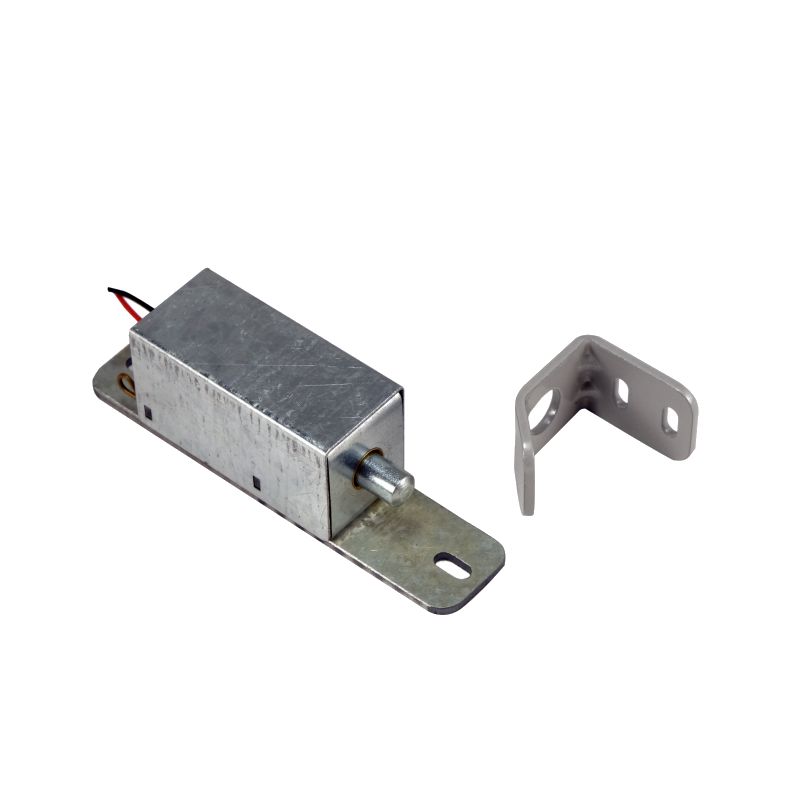

SM491Модификация SM490 с более высокой степенью защиты корпуса.
| Усилие удержания | не менее 150 кг |
| Напряжение питания | 10–14 В (22–24 В) пост. тока |
| Потребляемый ток | 0,44 А (0,26 А) |
| Усилие втягивания штока | 0,4 Н (12В) / 0,8 Н (24В) |
| Длина провода питания | 0,15 м |
| Ресурс срабатываний | не менее 100 000 |
| Степень защиты | IP54 |
| Масса | не более 0,14 кг |

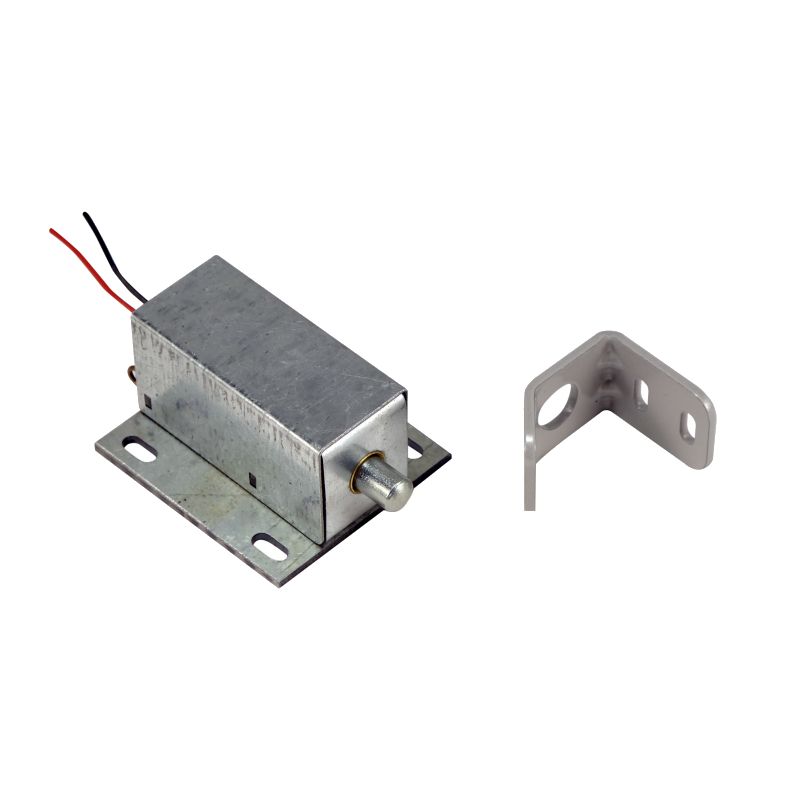

SM492Модификация линейки SM49x, характеристики совпадают с SM491.
| Усилие удержания | не менее 150 кг |
| Напряжение питания | 10–14 В (22–24 В) пост. тока |
| Потребляемый ток | 0,44 А (0,26 А) |
| Усилие втягивания штока | 0,4 Н (12В) / 0,8 Н (24В) |
| Длина провода питания | 0,15 м |
| Ресурс срабатываний | не менее 100 000 |
| Степень защиты | IP54 |
| Масса | не более 0,14 кг |

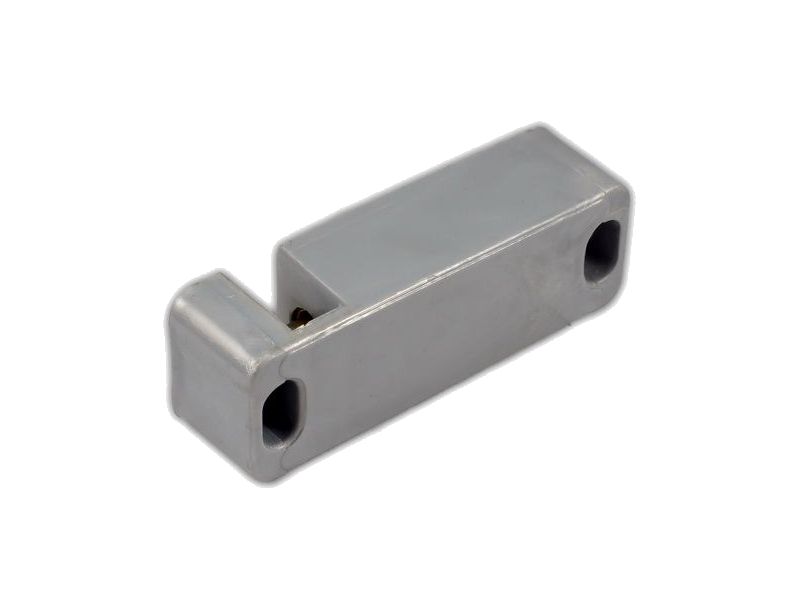

SM493Универсальный замок для торгового, офисного и промышленного оборудования; применяется с ригелем Promix-AD.DB.14 или аналогичной деталью; длительность импульса зависит от исполнения (.10/.11/.01).
| Усилие удержания | не менее 150 кг |
| Напряжение питания | 10–14 В (22–26 В) пост. тока |
| Потребляемый ток | 0,44 А (0,26 А) |
| Длительность импульса (SM493.10/.11) | 0,5–60 с / 0,5–120 с |
| Ресурс срабатываний | не менее 100 000 |
| Срабатываний до первого отказа | не менее 40 000 |
| Степень защиты | IP54 |
| Масса | не более 0,12 кг |
Как это работает и подключается
- Штифтовый механизм: при подаче напряжения штифт/якорь втягивается в корпус замка и не препятствует открытию двери.
- SM420 производится только в нормально закрытом исполнении на 12–14 В; SM490–493 — на 12/24 В, отдельные модификации SM493 различаются допустимой длительностью импульса.
- Модели с датчиком положения двери отдают сигнал «сухой контакт» для интеграции в СКУД.
Монтаж
- Замки серии устанавливаются на любые металлические, деревянные и ЛДСП поверхности.
- У SM420 предусмотрено аварийное открытие рычагом разблокировки — порядок действий описан в РЭ.
- SM493 требует ригеля Promix-AD.DB.14 либо аналогичной детали — без него замок не запирает дверцу.
Примеры
Холодильный шкаф, ларь, торговое оборудование
SM490–SM493 предназначены для ограничения доступа в холодильные шкафы, лари, сигаретные шкафы, банкоматы, терминалы, шкафы управления, лифты и шлюзы.
Офисная и торговая мебель
SM420 — накладной вариант для мебели с возможностью аварийного открытия.
Частые вопросы
Чем SM420 отличается от SM490–493?
SM420 — накладной замок для мебели с рычагом аварийного открытия и корпусом из ABS-пластика; SM490–493 — миниатюрные электромагнитные замки универсального применения с втягивающимся штоком.
Нужна ли запорная планка для SM490?
Да, но в комплект поставки она не входит — нужен собственный ригель или аналогичная деталь.
Нюансы и грабли
- У SM493 три модификации (.10/.11/.01) с разной допустимой длительностью импульса и паузой — подавать напряжение дольше нормы для конкретной модификации нельзя, штифт может перегреться.
- Запорная планка для SM490 не входит в комплект — на объекте нужен собственный ригель или вспомогательный элемент.
