SE-08 / SE-10 — расширители шлейфов сигнализации для приборов серии S

Недорогие расширители количества шлейфов (ШС) для объектовых приборов серии S: подключаются к одному из шлейфов основного прибора и добавляют 8 или 10 дополнительных зон.

Расширители шлейфов Proxima SE-08 / SE-10

Модели семейства

SE-088-зонный расширитель для S632-2GSM; пластиковый корпус на DIN-рейку (4 модуля), светодиодные индикаторы шлейфов; до 4 расширителей на прибор (всего 32 ШС).

Количество ШС	8
Макс. расширителей на S632	4 (всего 32 ШС)
Габариты (базовая версия)	85×70×58 мм
Габариты (версия -B)	81×63×18 мм

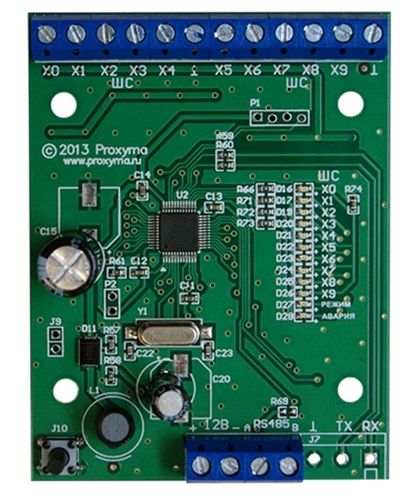

SE-1010-зонный расширитель для приборов серии S, подключение по шине RS-485; всего с расширителями может обслуживаться до 60 шлейфов.

Количество ШС	10
Способ подключения (Проксима)	шина RS-485
Способ подключения (сторонние)	нет
Напряжение и средний ток потребления	12 В, средний ток 0,1 А
Максимум ШС с расширителями	60
Габариты	81×63×18 мм

Как это работает и подключается

SE-10 подключается по шине RS-485; SE-08 — к одному из шлейфов основного прибора S632-2GSM.
Оба расширителя оснащены светодиодной индикацией шлейфов.

Монтаж

SE-08 монтируется на DIN-рейку (4 модуля); версия SE-08-B — компактнее (81×63×18 мм).
На один S632-2GSM можно поставить до 4 расширителей SE-08 — суммарно 32 ШС.

Примеры

Расширение количества зон объекта

Расширитель подключается к одному из шлейфов основного устройства и увеличивает число подключаемых датчиков (зон).

Частые вопросы

Сколько шлейфов добавляет SE-10?

10 шлейфов (зон) на один расширитель, всего с расширителями — до 60 ШС на прибор.

Можно ли поставить SE-08 на DIN-рейку?

Да, базовая версия SE-08 — в пластиковом корпусе на DIN-рейку (4 модуля).

Нюансы и грабли

SE-10 не подключается к оборудованию сторонних производителей — только к приборам серии S «Проксима».
SE-08 рассчитан именно на S632(-B) — для других приборов серии S проверять совместимость отдельно.

Документация

Проксима — страница изделия SE-08 на сайте производителя (https://www.proxyma.ru/p96)
Проксима — страница изделия SE-10 на сайте производителя (https://www.proxyma.ru/p241)
