Проксима · объектовый прибор передачи извещений
S400-2GSM Нано — бюджетный объектовый прибор охранно-пожарной сигнализации
Плата для монтажа в бокс с 4 шлейфами (до 60 ШС с расширителями): передаёт извещения на ПЦН и/или сотовый телефон клиента по GSM, ТфОП и Ethernet (через модуль SNM-100 или встроенный LAN).
Модели семейства
S400-2GSM НаноКанал передачи — GSM, ТфОП, LAN через отдельный модуль SNM-100; поддерживает 2 SIM-карты, клавиатуры, считыватель Touch Memory (TM) и температурный датчик.
| Количество аналоговых шлейфов | 4 ШС (до 60 ШС с расширителями) |
| Макс. подключений адресных/радиоканальных расширителей | 3 |
| Каналы связи с ПЦН | ТфОП, GSM, Ethernet (при модуле) |
| Форматы передачи в ТфОП | Ademco ContactID, речевые извещения |
| Форматы передачи в GSM | Ademco ContactID, CSD, GPRS, SMS |
| Максимум получателей | 5 |
| Направлений доставки | 9 |
| Выходов «открытый коллектор» | 3 |
| Питание платы | 12 В (клемма УОО) |

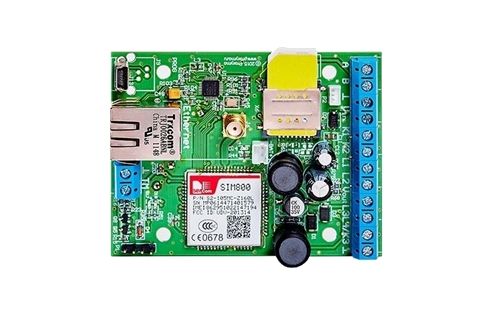

S400L-2GSM НаноLANМодификация со встроенным LAN — Ethernet-канал без отдельного модуля SNM-100.
| Каналы передачи | GSM, встроенный LAN |
Как это работает и подключается
- Обменивается информацией с устройством оконечным пультовым по GSM 900/1800, интернету и коммутируемому телефонному каналу ТфОП.
- Типы каналов, протоколы передачи, адреса серверов, номера дозвона и порядок контроля каналов задаются в конфигурации.
- На плате есть разъём программирования UART-TTL, разъём для телефонного аппарата, порт RS-485, клеммы питания 12 В и клеммы «открытый коллектор» К1–К3.
Монтаж
- Для расширения количества шлейфов используются расширители — до 3 адресных/радиоканальных расширителей на прибор, всего до 60 ШС.
- Для канала Ethernet без встроенного LAN (обычный S400-2GSM Нано) нужен отдельный модуль SNM-100.
Примеры
Бюджетный объект с базовой сигнализацией
Страница описывает построение бюджетных оконечных объектовых систем сигнализации с охранно-пожарными извещателями.
Частые вопросы
Чем S400L-2GSM НаноLAN отличается от обычного S400-2GSM Нано?
У НаноLAN встроенный LAN-канал, у обычной версии Ethernet подключается только через отдельный модуль SNM-100.
Сколько шлейфов у S400-2GSM Нано без расширителей?
4 аналоговых шлейфа сигнализации.
Нюансы и грабли
- У обычного S400-2GSM Нано канал Ethernet работает только через модуль SNM-100 — без него доступны лишь GSM и ТфОП.
- В отличие от S632-2GSM, здесь нет двусторонней голосовой связи с объектом (в характеристиках указано «Нет»).
Документация
- Проксима — страница изделия УОО S400-2GSM Нано / S400L-2GSM НаноLAN на сайте производителя (https://www.proxyma.ru/p226)
