PW-400 — сетевой контроллер на две точки прохода, Ethernet

Ethernet-контроллер на две односторонние двери или одну двустороннюю, два считывателя Wiegand, четыре реле и восемь шлейфов. Исполнения: плата, металлический корпус, корпус с блоком питания.

Модели семейства

PW-400Только плата контроллера.

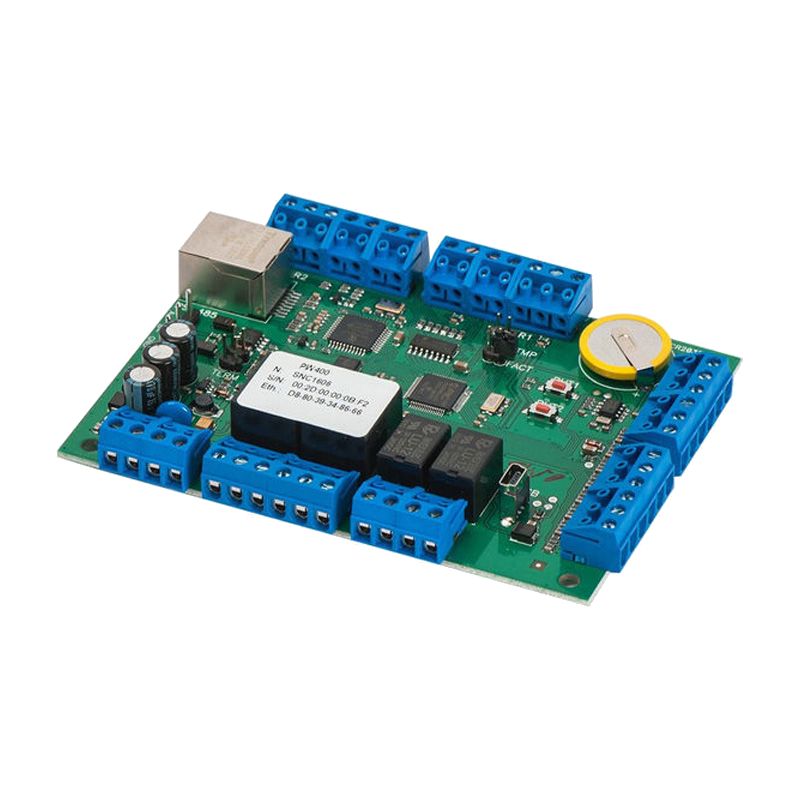

PW-400 v.2Только плата, изменённая элементная база для работы до -40оС.

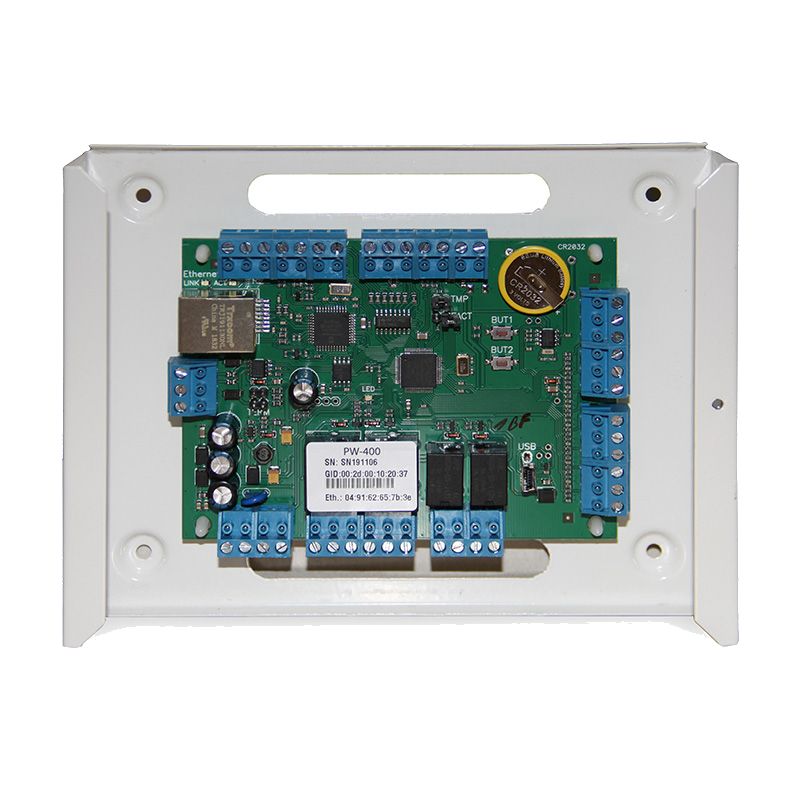

PW-400 EUКонтроллер в металлическом корпусе.

PW-400 EU v.2Версия 2 в металлическом корпусе.

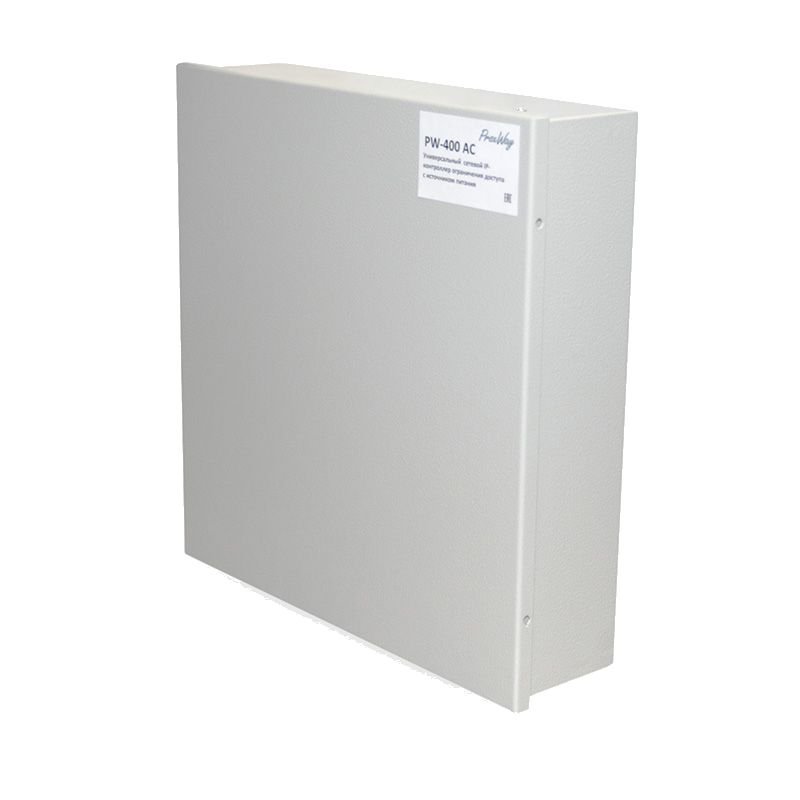

PW-400 ACВ металлическом корпусе с источником питания и местом для АКБ.

Питание	внешний источник 12В; ток не более 160 мА без нагрузок; пульсации не более 500 мВ
Считыватели	два порта Wiegand; Wiegand 26, 37, 42
Входы	восемь шлейфов с контролем по току, оконечный резистор 2 кОм
Реле	два (NO, NC, COM) 5 А @ 24 В и два (NO, COM) 1 А @ 24 В
Связь	Ethernet 10BASE-T/100BASE-TX; USB mini B для настройки и прошивки
Память	идентификаторов 31768, событий 47000, тайм-зон 250, недельных расписаний 250, праздников 250, временных идентификаторов 1000
Температура	v.2 и EU v.2 — от - 40оС до +55оС; влажность до 80 % без конденсации
Тампер	PW-400 EU, EU v.2 и AC

Как это работает и подключается

Сначала начальная настройка по USB утилитой «Конфигуратор» (сетевые параметры, адреса сервера), затем добавление в ПО СКУД и полная загрузка настроек.
Заводские настройки: DHCP включён, адреса сервера не указаны, входы Z1 – Z8 и реле 1-4 отключены, считыватели Wiegand 42bit; в незагруженном состоянии жёлтый светодиод мигает раз в секунду.
Режимы точки прохода: «Дежурный», «Тревога», «Блокировка», «Свободный проход» (высший приоритет, включается при пожаре).
Шлейфам назначаются функции: дверной контакт, кнопка запроса на выход, комбинированный, свободный проход и блокировка (А, В, А+В), тревожный датчик. Выходам — замок, сирена, тревога, программируемый; режимы старт-стоп, импульсный, триггерный, непрерывный.
Контроллер шифрует обмен 256-битным ключом и работает с двумя адресами сервера; глобальный antipassback строится с контроллером PW A.
Индикация желтого светодиода: один короткий импульс в секунду — связь с сервером в норме, два — связи нет; Link горит при исправном кабеле Ethernet.

Монтаж

EU и AC ставить на стену: приложить корпус, разметить отверстия, пропустить провода в отверстия стенки, закрепить.
Ток считывателя на клеммах +12V не более 100 мА; мощные считыватели питать отдельно. Цвета проводов Wiegand: белый data 1, зелёный data 0, синий бузер, коричневый красный индикатор, оранжевый зелёный индикатор, чёрный GND, красный +12 В; у считывателей других производителей цвета могут отличаться.
Шлейфы: норма от 1,4 кОм до 3кОм, КЗ менее 1,4 кОм, обрыв более 3 кОм; нагрузочные резисторы обязательны, все шлейфы работают и на замыкание, и на размыкание.
Кабель Ethernet до 100 метров, скорость до 100Мбит/c; для филиалов рекомендуются VPN.
Время замка от 1 до 255 секунд; значение 0 — импульс 200 ms. Индуктивную нагрузку шунтировать диодом, сирена — не более 1 А.

Примеры

Две односторонние двери

Каждая дверь со своим считывателем и кнопкой запроса прохода; точки прохода А и В.

Одна двусторонняя дверь

Два считывателя на одной двери — вход и выход, работает функция Antipassback.

Тамбур-шлюз

Вариант на одном контроллере (две односторонние двери, два СМК, два считывателя и две кнопки) или на двух контроллерах (две двусторонние двери, четыре считывателя); шлейфы типа «блокировка» через обрыв GND.

Турникет с импульсным управлением

В ПО ProxWay-IP тип двери «Турникет с импульсным управлением» — входы со 2-го по 8-й и выходы получают фиксированные функции; нужна микропрограмма не ниже 1.6.6631.

Частые вопросы

Как сбросить на заводские?

Открыть корпус (нарушить TMP), обесточить, поставить перемычку FACT, подать питание, ждать 40-50 секунд или шесть коротких сигналов на считывателях, затем обесточить, снять FACT и закрыть корпус.

Сколько идентификаторов?

До 31768 постоянных и 1000 временных; событий 47000.

Сколько точек прохода?

Две: две односторонние двери либо одна двусторонняя.

Нюансы и грабли

Реле в документе описаны противоречиво: в характеристиках два реле по 5 А @ 24 В и два по 1 А @ 24 В, а в разделе об исполнительных устройствах контакты реле 1 и 2 указаны до 1А при напряжении 24 В. Для замка с большим током закладывать меньшее значение и проверять по маркировке.
В характеристиках заявлено Wiegand 26, 37, 42, а при настройке в ПО указан выбор 26 или 42 бита; заводское значение — Wiegand 42bit.
Дверной контакт нужно назначить в программировании, иначе взлом и долгое открытие не будут обнаружены; без него не рекомендуется тип выхода «импульсный» — режим «Свободный проход» тогда работает некорректно.
Открытие двери кнопкой на замке или пультом турникета даёт событие ВЗЛОМ ДВЕРИ.
В турникетной схеме нельзя включать опцию «Подключен к пульту управления» для шлейфа пожарной сигнализации.
После привязки к серверу контроллер работает только с ним; для другой системы нужен сброс на заводские.
Микропрограмма грузится только в течение первых 10 секунд после запуска; после загрузки обязательно подождать 15-20 секунд.
