QTECH QBM-S43 V2P/V2P4 — модульная SDH-платформа, шасси 3U/4U на 19 слотов

Модульная платформа SDH с кросс-коммутацией: 19 слотомест под сетевые (NIU) и трибутарные (LIU) карты E1, E3/DS3, Ethernet, V.35 и другие. Исполнения 3U и 4U.

Модели семейства

QBM-S43 V2P (3U)Шасси 3U, 19 слотомест: 2 карты питания, NMS2, 2 карты DXC, 14 универсальных слотов.

Слоты	19: 2 PWR + NMS2 + 2 DXC (X1/X2) + 14 универсальных (LIU)
Габариты	3U, 136 × 240 × 440 мм (В/Г/Ш)
Питание	-48 В DC или ~220 В AC, резервирование карт 1+1
Потребление	≤85 Вт (типовая конфигурация)
SDH-интерфейсы	STM-1: 4 агрегационных + 28 трибутарных; STM-4: 4+4; STM-16: 4+4
PDH-интерфейсы	до 336 E1; до 14 E3/DS3
Ethernet	до 56 портов FE (10/100Base-Tx или 1000Base-T), 14 карт FE01/FE02
Управление	NMS2 — 2 порта Ethernet (каскадирование), EOW RJ11, Telnet/SSH
Температура	-10…+50 °C
Влажность	≤90 %, без конденсата
Вес	<8 кг

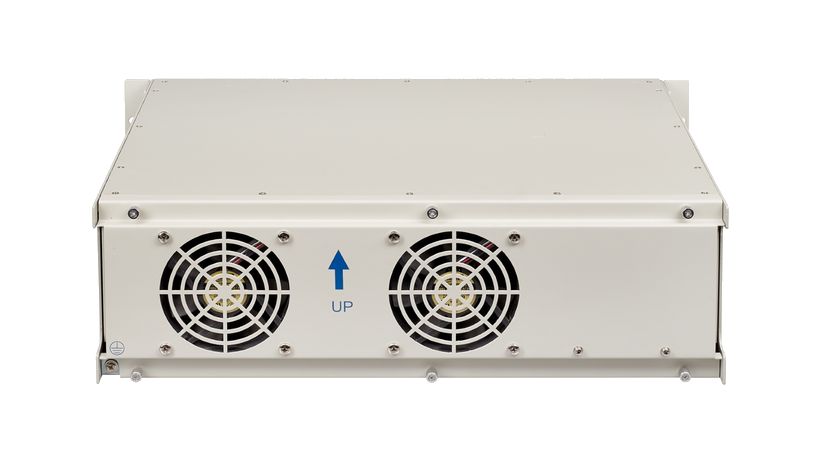

QBM-S43 V2P4 (4U)Тот же функционал, шасси 4U вместо 3U.

Слоты	19: 2 PWR + NMS2 + 2 DXC (X1/X2) + 14 универсальных (LIU)
Габариты	4U, 181 × 240 × 440 мм (В/Г/Ш)
Питание	-48 В DC или ~220 В AC, резервирование карт 1+1
Потребление	≤85 Вт (типовая конфигурация)
Температура	-10…+50 °C
Влажность	≤90 %, без конденсата
Вес	<8 кг

Как это работает и подключается

Карты DXC (NIU) устанавливаются в фиксированные слотоместа X1 и X2 и выполняют функцию матрицы кросс-коннекта.
Универсальные слотоместа (LIU) принимают карты E1, E3/DS3, V.35, X.21, C37.94, FXS, FXO, E&M, RS-232/RS-422/RS-485, G.703, STM-1, STM-4, Ethernet.
При двух картах DXC схема синхронизации резервируется по схеме 1+1 (ITU-T G.813).
Заводской IP-адрес шасси по умолчанию — 192.192.4.2; вход по Telnet/SSH — login «root», пароль «1qaz@WSX».

Монтаж

Слотоместа 4 и 11 — хабы 1GE-шины объединяющей платы для соседних слотов; учитывать при планировании раскладки карт.
Оптические карты STM-4 OS04 и карта GE01 (8×VC4 GFP) обязаны стоять в слотоместах 7 и 8 (рядом с X1/X2).
Управление — через порт Ethernet на NMS2 (Telnet/SSH); при потере заводского IP-адреса паспорт описывает отдельную процедуру восстановления.
Если заводской IP-адрес изменён и забыт: перевести 1-й DIP-переключатель карты NM в положение ON — в течение 5 минут шасси отвечает по адресу 192.192.192.192, по нему заходят Telnet/SSH и меняют реальный адрес, маску и шлюз; затем 1-й DIP-переключатель вернуть в положение OFF. Изменённый адрес станет активным только после перезагрузки; DXC-карте нужно дать 2 минуты на получение нового адреса от NM02, прежде чем выполнять reboot.
4-й DIP-переключатель карты NM определяет, откуда шасси возьмёт текущий IP-адрес после перезагрузки NM: положение ON — из самой карты NM02, положение OFF — из карты DXC. Это позволяет заменить неисправную карту NM без потери конфигурации и адреса, которые хранятся в DXC.
Индикация карты NM (NMS2): RUN (зелёный) регулярно мигает при исправной карте, не горит — карта не работает; ALM-P (красный) — критический аларм; ALM-D (жёлтый) — ординарный аларм; светодиод MASK (жёлтый) горит, если нажата кнопка MASK и индикация новых алармов заблокирована (в NMS алармы всё равно приходят). Кнопка AUTO по каждому нажатию очищает текущие алармы и снимает звук, но не влияет на приход алармов в NMS.

Примеры

Транспорт E1 между узлами

Универсальные слоты принимают карты E1 — до 336 потоков на шасси при полной комплектации.

Магистральный аплинк STM-16

DXC-модуль OX16 в слоте X1/X2 обеспечивает агрегацию на уровне STM-16.

Частые вопросы

Сколько слотов в шасси?

19 слотомест: 2 под питание, слот NMS2, 2 фиксированных под DXC и 14 универсальных под трибутарные/сетевые карты.

Чем отличаются V2P и V2P4?

Только высотой шасси — 3U у V2P и 4U у V2P4; остальные характеристики паспорт указывает общими.

Забыли IP-адрес шасси — как зайти снова?

Перевести 1-й DIP-переключатель карты NM в ON — на 5 минут появится доступ по 192.192.192.192 для Telnet/SSH, там задать новый адрес, затем вернуть переключатель в OFF и перезагрузить устройство.

Нюансы и грабли

V2P (3U) и V2P4 (4U) — разные по высоте шасси одной платформы, слоты и электрика идентичны; заказывать по нужной высоте стойки.
Не путать с платформой QBM-S43-BOX-VX — это отдельное шасси той же линейки QBM-S43, но другой конструктив и другое число слотов (см. отдельную карточку).
Нажатая кнопка MASK гасит светодиодную/звуковую индикацию новых алармов на панели, но не убирает их из системы управления NMS — это не то же самое, что устранение аварии.
IP-адреса узлов сети на этой платформе должны быть уникальными и обязательно изменены с заводского 192.192.4.2 — иначе конфликт адресов при добавлении второго шасси в сеть управления.

Документация

QTECH — Руководство пользователя QBM-S43-V2P/V2P4 (разделы про конфигурацию IP-адреса NMS2, DIP-переключатели и светодиоды карты NM).
