РЕЧОР · настенные громкоговорители

РЕЧОР ГГН-03/КЛ-01, ГГН-03/КЛ-01М, ГГН-05/КЛ-01 — настенные речевые оповещатели с контролем линии

Настенные пожарные речевые оповещатели на линию 100 В для СОУЭ, громкоговорящей связи и фоновой музыки, с контролем линии. Мощность 1, 3 или 5 Вт по схеме включения.

Настенный речевой оповещатель РЕЧОР ГГН-03/КЛ-01, ГГН-03/КЛ-01М, ГГН-05/КЛ-01

Модели семейства

ГГН-03/КЛ-011 или 3 Вт, основной настенный корпус.

Мощность	1 или 3 Вт (схема включения)
Входное напряжение	100 В
Звуковое давление на 1 м	не менее 96 дБ
Частотный диапазон	100÷15000 Гц
Габариты	160х265х75 мм
Масса	не более 0,64 кг
Степень защиты	IP41
Температура	-10…+45 °C

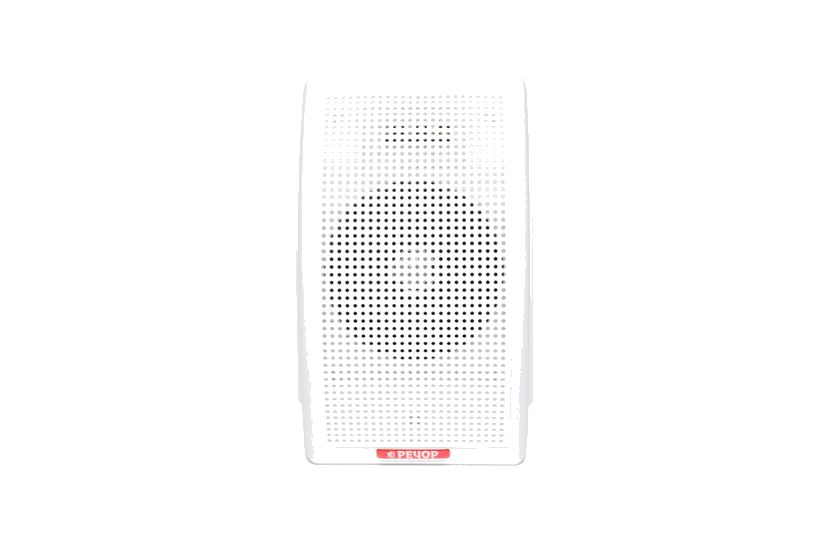

ГГН-03/КЛ-01МТот же оповещатель в корпусе меньшего размера.

Мощность	1 или 3 Вт
Звуковое давление на 1 м	не менее 96 дБ
Частотный диапазон	100÷15000 Гц
Габариты	103х160х47 мм
Масса	не более 0,64 кг
Степень защиты	IP41

ГГН-05/КЛ-013 или 5 Вт, корпус 240х150х84.

Мощность	3 или 5 Вт
Звуковое давление на 1 м	не менее 100 дБ
Частотный диапазон	160÷16000 Гц
Модуль сопротивления	не менее 2 кОм (5 Вт), 3,3 кОм (3 Вт)
Габариты	240х150х84 мм
Масса	не более 0,64 кг
Степень защиты	IP41

Как это работает и подключается

Оповещатель подключается к линии оповещения с напряжением 100 В.
Выходная мощность выбирается схемой включения.
Модуль электрического сопротивления в звуковой полосе: у ГГН-03 не менее 10 кОм в режиме 1 Вт и 3,3 кОм в режиме 3 Вт; у ГГН-05 не менее 2 кОм в режиме 5 Вт и 3,3 кОм в режиме 3 Вт.

Монтаж

Для настенного монтажа внутри зданий и сооружений; оповещатель рекомендуется ставить в местах, недоступных для посторонних.
Перед монтажом убедиться, что линия оповещения 100 В обесточена и осмотреть корпус и коммутационные элементы.
Крепление на стену дюбелями и саморезами (в комплект не входят), подбирать под условия монтажа; подключение — клеммной колодкой.
Гарантия — 24 месяца с даты производства.

Примеры

Пожарное оповещение и фоновая музыка

Паспорт называет назначение: системы пожарного оповещения, громкоговорящая связь, звукоусиление, речь и фоновая музыка, линия 100 В.

Частые вопросы

Чем отличаются исполнения ГГН?

ГГН-03/КЛ-01 и КЛ-01М — 1 или 3 Вт, отличаются габаритами (160х265х75 и 103х160х47 мм). ГГН-05/КЛ-01 — 3 или 5 Вт, звуковое давление не менее 100 дБ.

Как выбирается мощность?

Схемой включения на клеммной колодке.

Нюансы и грабли

Общий провод к оконечному оповещателю в линии подключают к клемме «Общий оконечный» — на это паспорт прямо обращает внимание.
Паспорт рассчитывает оповещатель на монтаж внутри зданий и сооружений; температура эксплуатации -10…+45 °C, степень защиты IP41.

Документация

РЕЧОР — паспорт (rechor.ru)
