РЕЧОР ГГП-03/КЛ-01, ГГП-05/КЛ-01 — потолочные речевые оповещатели с контролем линии

Потолочные пожарные речевые оповещатели на линию 100 В с контролем линии для СОУЭ, громкоговорящей связи и трансляции. Мощность 1/3 Вт или 3/5 Вт по схеме включения.

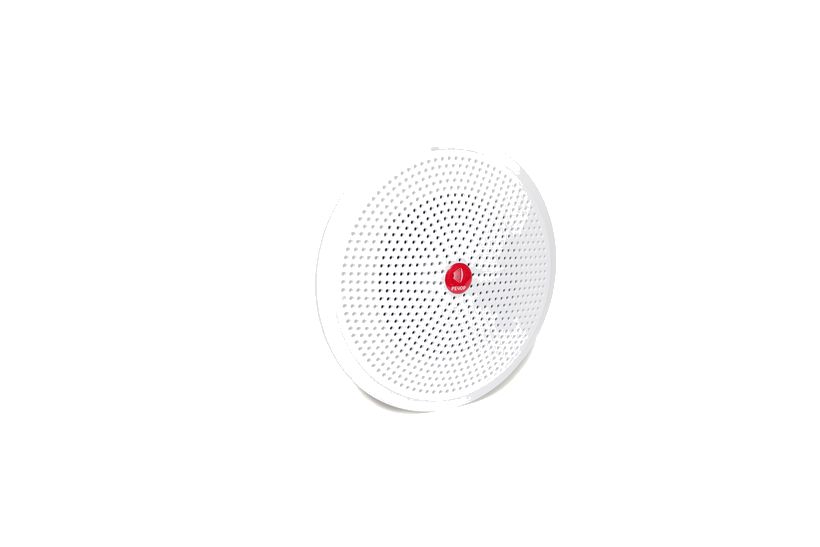

Потолочный речевой оповещатель РЕЧОР ГГП-03/КЛ-01, ГГП-05/КЛ-01

Модели семейства

ГГП-03/КЛ-011 или 3 Вт, диаметр 180 мм.

Мощность	1 или 3 Вт (схема включения)
Входное напряжение	100 В
Звуковое давление на 1 м	не менее 96 дБ
Частотный диапазон	160÷16000 Гц
Габариты	d=180; h=64 мм
Масса	не более 0,64 кг
Степень защиты	IP21
Температура	-10…+45 °C

ГГП-05/КЛ-013 или 5 Вт, диаметр 200 мм.

Мощность	3 или 5 Вт (схема включения)
Звуковое давление на 1 м	не менее 100 дБ
Частотный диапазон	160÷16000 Гц
Модуль сопротивления	не менее 3,3 кОм (3 Вт), 2 кОм (5 Вт)
Габариты	d=200; h=95 мм
Масса	не более 0,7 кг
Степень защиты	IP21

Как это работает и подключается

Оповещатель подключается к линии оповещения с напряжением 100 В.
Выходная мощность выбирается схемой включения.
У ГГП-03 модуль сопротивления не менее 10 кОм в режиме 1 Вт и 3,3 кОм в режиме 3 Вт.

Монтаж

Для потолочного монтажа внутри зданий: сделать в потолке отверстие под размер громкоговорителя, подключить акустический кабель к клеммной колодке с соблюдением полярности, вставить громкоговоритель в отверстие и зафиксировать пружинами или специальными прижимными механизмами.
Перед монтажом убедиться, что линия оповещения 100 В обесточена.

Примеры

Потолочная трансляция в помещениях

Паспорт называет назначение: системы пожарного оповещения, громкоговорящая связь, звукоусиление, речь и фоновая музыка, линия 100 В.

Частые вопросы

Чем отличаются ГГП-03 и ГГП-05?

Мощностью (1/3 и 3/5 Вт), звуковым давлением (96 и 100 дБ), габаритами и массой.

Чем крепится?

Пружинами или прижимными механизмами в отверстии потолка.

Нюансы и грабли

Общий провод к оконечному оповещателю подключают к клемме «Общий оконечный».
Степень защиты IP21, температура -10…+45 °C: только для внутренних помещений.

Документация

РЕЧОР — паспорт (rechor.ru)
