Ритм · гибридная охранная панель GSM/LAN/Wi-Fi

Mega v.4, Mega v.8 — гибридная охранная панель GSM, LAN и Wi-Fi

Гибридная охранная панель для проводных и радиоканальных датчиков Ритм: 16 проводных шлейфов, до 64 радиодатчиков на 868 МГц, две SIM-карты, Ethernet и подключаемый Wi-Fi/RS-485.

Модели семейства

Mega v.4Гибридный охранный прибор для охраны любых объектов и передачи данных через GSM, LAN и Wi-Fi.

Проводные шлейфы	16
Радиодатчики	64 на частоте 868 МГц или 32 на частоте 433 МГц
SIM-карты	2
Питание	источник 12 В, блок питания 2,5 А 12 В в комплекте
Корпус	универсальный под АКБ от 1,2 Ач до 7 Ач
Выходы	2 исполнительных устройства, 12 В 170 мА (открытый коллектор)
Связь	Ethernet, подключение расширителя RS-485 или Wi-Fi
Считыватели	Touch Memory, RFID, NFC
Безопасность связи	EAP TLS

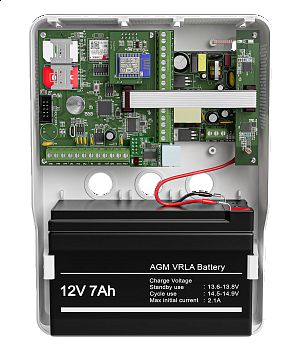

Mega v.8Тот же гибридный охранный прибор Mega, характеристики страницы идентичны Mega v.4.

Проводные шлейфы	16
Радиодатчики	64 на частоте 868 МГц или 32 на частоте 433 МГц
SIM-карты	2
Питание	источник 12 В, блок питания 2,5 А 12 В в комплекте
Корпус	универсальный под АКБ от 1,2 Ач до 7 Ач
Выходы	2 исполнительных устройства, 12 В 170 мА (открытый коллектор)
Связь	Ethernet, подключение расширителя RS-485 или Wi-Fi
Считыватели	Touch Memory, RFID, NFC
Безопасность связи	EAP TLS

Как это работает и подключается

Расширитель RT3 принимает сообщения от оборудования сторонних производителей по проводной линии через интерфейс UART.
Расширитель RT1 (модуль эмулятора телефонной линии) добавляет приём сообщений в протоколе Ademco ContactID от любых охранных и охранно-пожарных панелей.
Расширители 433 МГц и 868 МГц добавляют поддержку соответствующей радиолинейки датчиков Ритм — устанавливаются отдельно.

Монтаж

Цифровая шина позволяет подключать адресные клавиатуры и релейные платы без отдельной проводки на каждое устройство.
Корпус универсальный под АКБ от 1,2 Ач до 7 Ач — резервная батарея выбирается по требуемому времени автономной работы.

Примеры

Банкомат или терминал самообслуживания

Панель заявлена как флагман для охраны квартир, офисов, коммерческих помещений и банкоматов.

Резервный канал вместо GSM

Расширитель LAN добавляет проводной канал связи, расширитель Wi-Fi — канал через домашнюю или офисную сеть; это экономит на оплате GSM-оператора.

Частые вопросы

Сколько проводных шлейфов у Mega?

16 проводных охранных шлейфов.

Сколько радиодатчиков поддерживает Mega?

До 64 датчиков на частоте 868 МГц или до 32 датчиков на частоте 433 МГц.

Каким блоком питания комплектуется панель?

Блоком питания 2,5 А 12 В — он входит в комплект.

Нюансы и грабли

Emкость радиосистемы (64 датчика на 868 МГц или 32 на 433 МГц) — общая для панели; при смешивании обоих диапазонов уточняйте фактический лимит у Ритм.
Выходы «2 исполнительных устройства 12 В 170 мА» — это ток именно исполнительных выходов (открытый коллектор), не путать с питанием прибора.

Документация

Ритм — страницы изделий Mega v.4 и Mega v.8 на сайте производителя (http://www.ritm-gsm.ru/gsm-signalizatsiya-mega/ritm-panel-okhrannaya-mega-v-4/, http://www.ritm-gsm.ru/gsm-signalizatsiya-mega/pribor-okhrannyy-mega-v-8/) (описание расширителя RT1, упомянутого в тексте панели).
