Ритм · модули расширения охранной панели Mega

Расширитель RT1, расширитель 868 МГц — модули расширения для Mega

Подключаемые модули для панелей Mega: RT1 добавляет приём событий по проводной телефонной линии, расширитель 868 МГц — новую радиолинейку датчиков с дальностью до 5 км.

Модели семейства

Расширитель RT1 для Mega v.4Модуль эмулятора телефонной линии — добавляет панели Mega приём событий от стороннего оборудования по проводной телефонной линии.

Функция	эмулятор телефонной линии
Приём событий	по проводной телефонной линии, протокол Ademco Contact ID
Совместимость	любые охранные и охранно-пожарные панели
Подключение	через разъём расширителя на плате панели Mega

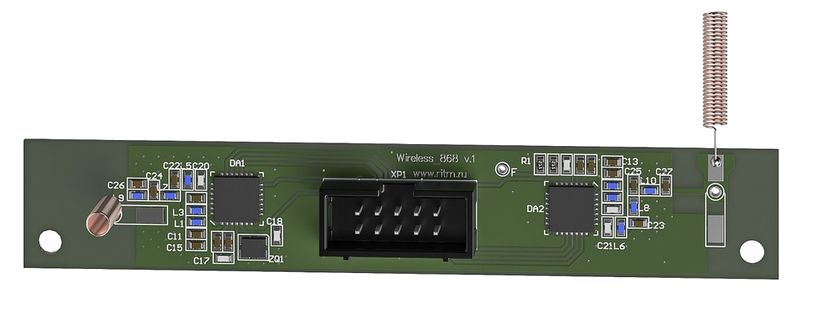

Расширитель радиоканальный 868 МГц для MegaДобавляет панели Mega новую радиолинейку датчиков на частоте 868 МГц с увеличенной дальностью связи.

Частота	868 МГц
Антенны	две, на частоте 868 МГц
Дальность	до 5 км
Проникающая способность	до 5 капитальных стен
Подключение	через разъём расширителя на плате панели Mega

Как это работает и подключается

RT1 устанавливается в панель Mega и добавляет приём сообщений в протоколе Ademco Contact ID от стороннего охранного или охранно-пожарного оборудования по телефонной линии.
Расширитель 868 МГц подключается к панели Mega и переводит её радиоканал на новую линейку датчиков этой частоты, с большей дальностью и помехоустойчивостью, чем у линейки 433 МГц.

Монтаж

Оба расширителя устанавливаются через отдельный разъём на плате панели Mega — отдельного корпуса и питания не требуют.

Примеры

Приём событий от стороннего оборудования

RT1 расширяет Mega приёмом сообщений в протоколе Ademco Contact ID от любых охранных и охранно-пожарных панелей по обычной телефонной линии.

Крупный распределённый объект

Расширитель 868 МГц с дальностью до 5 км и проникающей способностью до 5 капитальных стен подходит для торговых центров, складов и бизнес-центров.

Частые вопросы

Что добавляет расширитель RT1 панели Mega?

Приём сообщений от стороннего охранного оборудования по проводной телефонной линии в протоколе Ademco Contact ID.

Какая дальность связи у расширителя 868 МГц для Mega?

До 5 км, с проникающей способностью сигнала до 5 капитальных стен.

Нюансы и грабли

Собственная страница RT1 почти не содержит характеристик (только назначение разъёма) — протокол и совместимость взяты из описания панели Mega Fire, где расширитель упомянут подробнее.
Расширители разных частот (433 и 868 МГц) не взаимозаменяемы — переход на 868 МГц даёт дальность до 5 км и до 5 капитальных стен вместо меньшей дальности линейки 433 МГц.

Документация

Ритм — страницы изделий Расширитель RT1 для Mega v.4 и Расширитель радиоканальный 868 МГц для Mega на сайте производителя (http://www.ritm-gsm.ru/gsm-signalizatsiya-mega/ritm-rasshiritel-rt1-dlya-mega-v-4/, http://www.ritm-gsm.ru/aksessuary/rasshiritel-besprovodnykh-datchikov-868-mgts/)
Ритм — страница изделия Mega Fire на сайте производителя (http://www.ritm-gsm.ru/gsm-signalizatsiya-mega/pribor-pozharnyy-mega-fire/) — описание расширителей RT1 и 868 МГц в контексте панели
