Ритм · радиоканальные датчики открытия двери/окна

RDD1, RDD2, RDD3 — беспроводные магнитоконтактные датчики открытия

Три радиоканальных магнитоконтактных датчика открытия дверей и окон — от базового RDD1 с доп. шлейфом до миниатюрного RDD3 толщиной 5,5 мм — для скрытой и обычной установки.

Магнитоконтактные извещатели RDD1, RDD2, RDD3

Модели семейства

RDD1Базовая версия, два исполнения по радиоканалу, дополнительный проводной шлейф на вторую зону.

Исполнения	433 МГц и 868 МГц
Радиодальность	до 1200 м (433 МГц) и до 5000 м (868 МГц)
Доп. шлейф	подключение второго проводного датчика или геркона на отдельную зону
Батарея	CR123A
Контроль	датчик вскрытия корпуса

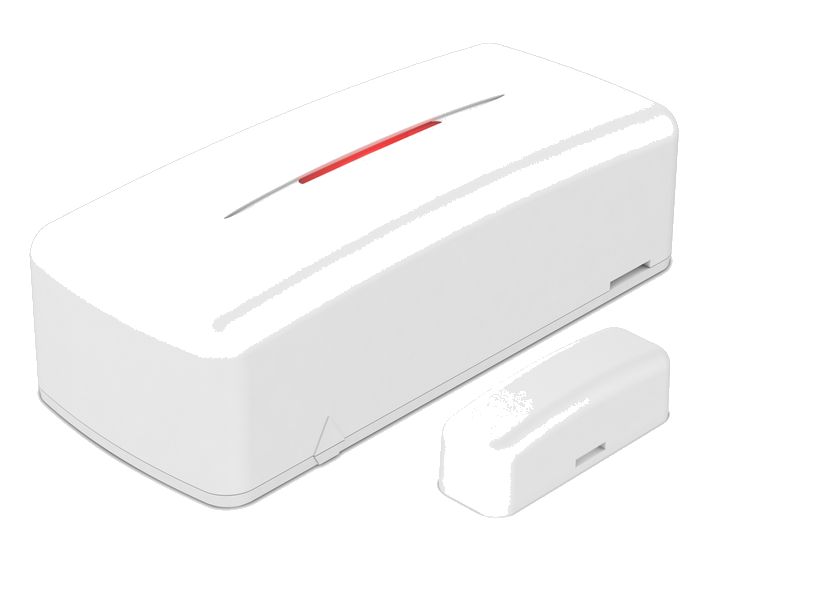

RDD2Датчик среднего размера — для квартир и металлопластиковых окон и дверей с высокой проходимостью.

Радиодальность	до 800 м (433 МГц) и до 5000 м (868 МГц) в прямой видимости
Батарея	CR123A — до 2 лет работы (433 МГц) или до 10 лет (868 МГц)
Доп. шлейф	подключение проводного датчика или тревожной кнопки, две отдельные зоны
Контроль	датчик вскрытия корпуса

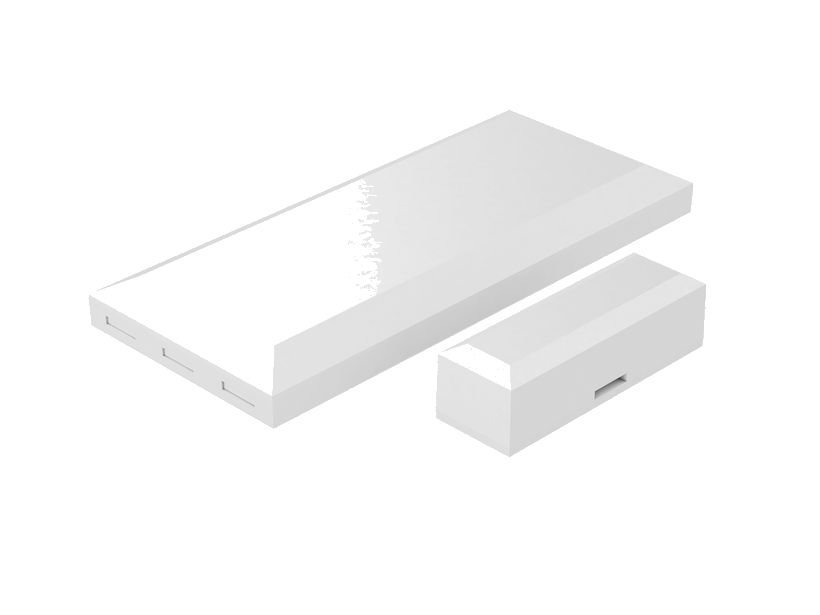

RDD3Миниатюрный датчик для скрытой установки.

Толщина корпуса	5,5 мм
Радиоканал	433 МГц
Радиодальность	до 600 м в прямой видимости
Батарея	CR2032 — не менее года работы
Контроль	тампер, совмещённый с датчиком отрыва от поверхности

Как это работает и подключается

Двусторонний радиоканал повышает надёжность передачи сообщений на охранную панель; контроль разряда батареи позволяет заранее планировать обслуживание.

Монтаж

Версия 868 МГц у RDD1 и RDD2 даёт кратно большую дальность (до 5000 м), чем 433 МГц — выбирайте по фактической дальности до панели на объекте.
RDD2 через дополнительный шлейф разводит сигналы по двум отдельным зонам — точнее определяется, откуда пришла тревога.

Примеры

Две двери под одним датчиком

RDD1 контролирует внутреннюю дверь напрямую, а через дополнительный шлейф — проводной геркон на внешней двери, как две отдельные зоны.

Скрытая установка

RDD3 толщиной 5,5 мм ставится на створку максимально незаметно, где важен внешний вид.

Частые вопросы

Чем RDD3 компактнее RDD1 и RDD2?

Толщина корпуса RDD3 — 5,5 мм, это специально миниатюрный корпус для скрытой установки.

Можно ли подключить второй проводной датчик к RDD1?

Да, через дополнительный шлейф — например, геркон на второй входной двери или доп. створке окна.

Нюансы и грабли

Дальность 433 МГц у RDD1 (до 1200 м) и у RDD2 (до 800 м) разная при одинаковом диапазоне частот — не путайте модели при подборе по дальности.
RDD3 работает только на 433 МГц — версии 868 МГц для этой модели страница не приводит.

Документация

Ритм — страницы изделий RDD1, RDD2 и RDD3 на сайте производителя (http://www.ritm-gsm.ru/ritm-wireless/ritm-rdd1/, .../ritm-rdd2/, .../ritm-rdd3/)
