ROXTON · усилители трансляционные (настольные, тонкий компакт-корпус)
ROXTON AA-40 / AA-40M — настольные трансляционные усилители класса D, 40 Вт
Настольный моноусилитель класса D на 40 Вт с выходом 100 В и 4 Ом. AA-40 — без плеера, AA-40M добавляет встроенный аудиоплеер с USB и Bluetooth.
Модели семейства
ROXTON AA-40Базовая модель без встроенного плеера, тонкий настольный корпус, в комплекте — монтажный набор.
| Выходная мощность | 40 Вт |
| Выходы | высоковольтный 100 В; низкоомный 4 Ом |
| Частотный диапазон | 150 Гц – 15 кГц |
| Коэффициент нелинейных искажений (THD) | < 0,5 % |
| Класс усилителя | D |
| Каналов усилителя | 1 (моно) |
| Встроенный селектор зон | нет |
| Аудиовходы | 2×RCA (линейный вход) + TRS 3,5 мм (AUX) + TRS 6,35 мм (микрофонный, приоритетный) |
| Аудиовыходы | 2×RCA (PRE OUT) |
| Встроенный аудиоплеер | нет |
| Напряжение питания | AC 230 В, 50 Гц |
| Блок питания | встроенный, импульсный |
| Потребляемая мощность | полная нагрузка — 75 Вт, холостой режим — 5 Вт |
| Габариты (Ш×В×Г) | 215×44×220 мм |
| Масса (нетто) | 1,8 кг |
| Рабочая температура | от 0 °C до +40 °C |
| Тип вилки | Europlug (CEE 7/16) или ГОСТ 7396.1-89 (тип C5 вариант II) |
| Минимально допустимый импеданс нагрузки | выход 4 Ом — не ниже 4 Ом; выход 100 В — не ниже 250 Ом |
| Комплектация | усилитель, РЭ, монтажный набор |

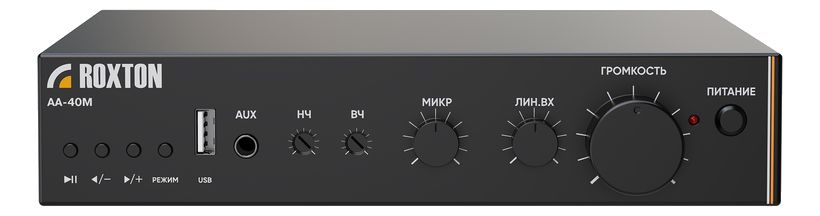

ROXTON AA-40MТот же корпус и мощность 40 Вт, что у AA-40, но с встроенным аудиоплеером (USB, Bluetooth, MP3).
| Выходная мощность | 40 Вт |
| Выходы | высоковольтный 100 В; низкоомный 4 Ом |
| Частотный диапазон | 150 Гц – 15 кГц |
| Коэффициент нелинейных искажений (THD) | < 0,5 % |
| Класс усилителя | D |
| Каналов усилителя | 1 (моно) |
| Встроенный селектор зон | нет |
| Аудиовходы | 2×RCA (линейный вход) + TRS 3,5 мм (AUX) + TRS 6,35 мм (микрофонный, приоритетный) + вход встроенного плеера |
| Аудиовыходы | 2×RCA (PRE OUT) |
| Встроенный аудиоплеер | USB-флеш-накопитель (интерфейс USB 1.1, тип А), Bluetooth; формат MP3 |
| Напряжение питания | AC 230 В, 50 Гц |
| Блок питания | встроенный, импульсный |
| Потребляемая мощность | полная нагрузка — 75 Вт, холостой режим — 5 Вт |
| Габариты (Ш×В×Г) | 215×44×220 мм |
| Масса (нетто) | 1,8 кг |
| Рабочая температура | от 0 °C до +40 °C |
| Минимально допустимый импеданс нагрузки | выход 4 Ом — не ниже 4 Ом; выход 100 В — не ниже 250 Ом |
| Комплектация | усилитель, РЭ, монтажный набор |
Как это работает и подключается
- 3 аудиовхода на передней и задней панелях (одновременно активны 2 из 3): линейный ЛИН.ВХ. (2×RCA), AUX (TRS 3,5 мм) и приоритетный микрофонный МИКР. (TRS 6,35 мм); у AA-40M к ним добавлен встроенный плеер.
- Микрофонный вход МИКР. приоритетный: при появлении сигнала на нём звук с остальных входов и встроенного плеера автоматически приглушается, степень приглушения регулируется на задней панели.
Монтаж
- Установка на ровной устойчивой горизонтальной поверхности в проветриваемом месте, вдали от прямых солнечных лучей; не менее 50 мм свободного пространства сверху и 30 мм с боков и сзади для конвекционного охлаждения.
- Трансляционные громкоговорители 100 В подключают параллельно к клемме «-» (общий) и клемме 100 В; суммарный импеданс линии на этом выходе не должен быть ниже 250 Ом.
- Низкоомную акустику подключают к клемме «Общ.» и клемме 4 Ом, не занижая суммарный импеданс относительно номинала выхода (не ниже 4 Ом).
- Для подключения компьютера используется аудиошнур ROXTON Y-001/2M — один конец в разъём ЛИН.ВХ. на усилителе, другой в линейный аудиовыход компьютера.
Примеры
Тонкий корпус под столом или на полке
Габарит по высоте всего 44 мм — заметно ниже, чем у настольной серии AA-35/AA-35M/AA-60M; в комплект поставки AA-40/AA-40M входит монтажный набор.
Bluetooth-источник (AA-40M)
Кнопка РЕЖИМ на встроенном плеере переключает источник сигнала USB/AUX/Bluetooth без переключателя на задней панели.
Частые вопросы
Чем AA-40M отличается от AA-40?
Тем же корпусом и мощностью 40 Вт, но с добавленным встроенным аудиоплеером — воспроизведением с USB-накопителя или по Bluetooth.
Можно ли подключить к AA-40 громкоговорители с импедансом 8 Ом?
Да — единственный низкоомный выход усилителя рассчитан на 4 Ом, но РЭ показывает схемы подключения 8-омных акустических систем параллельно или смешанной (последовательно-параллельной) схемой (Рис. 9.4), чтобы получить суммарный импеданс на клемме 4 Ом.
Нюансы и грабли
- Нельзя одновременно подключать к усилителю трансляционные громкоговорители (100 В) и низкоомную акустику (4 Ом) — это может вывести усилитель из строя.
- AA-40/AA-40M — самостоятельная линейка, отличная от AA-35/AA-35M/AA-60M: класс усилителя D, импульсный блок питания, только один высоковольтный выход 100 В и один низкоомный выход 4 Ом (без второй пары выходов, как у AA-35-серии), вход AUX выполнен как TRS 3,5 мм, корпус высотой всего 44 мм.
- При перегорании предохранителя РЭ AA-40/AA-40M отсылает к сервисному центру производителя — в отличие от линейки AA-35/AA-35M/AA-60M, где замена предохранителя описана как процедура для пользователя.
