ROXTON HP-01T / HP-15T / HP-15CPT / HP-30T — рупорные громкоговорители 10–30 Вт
Всепогодные рупорные громкоговорители из АБС-пластика для оповещения, громкоговорящей связи и трансляции на 100 В — узкая диаграмма для разборчивости речи на открытых пространствах.
Модели семейства
ROXTON HP-01TМладшая модель линейки, максимальная мощность 10 Вт.
| Макс. электрическая мощность | 10 Вт |
| Отводы трансформатора | 10/5 Вт |
| Номинальное входное напряжение | 100 В |
| Частотный диапазон | 400 Гц – 6,3 кГц |
| Макс. звуковое давление (1 м) | 110 дБ SPL |
| Чувствительность (1 Вт, 1 м) | 102 дБ SPL |
| Импеданс (1 кГц) | 1000 Ом |
| Углы раскрыва (1/4 кГц) | горизонтальный 100°/40°, вертикальный 100°/30° |
| Степень защиты | IP66 |
| Материал корпуса | пластик (ABS) |
| Габариты (Ш×В×Г) | 180×130×190 мм |
| Масса (нетто) | 0,9 кг |
| Рабочая температура | от -35 °C до +55 °C (по одному изданию РЭ — до +50 °C) |

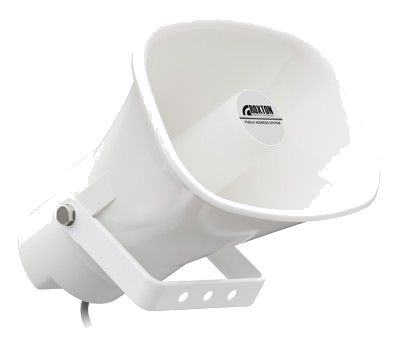

ROXTON HP-15T15 Вт, стандартный диапазон рабочих температур.
| Макс. электрическая мощность | 15 Вт |
| Отводы трансформатора | 15/7,5 Вт |
| Номинальное входное напряжение | 100 В |
| Частотный диапазон | 500 Гц – 6,3 кГц |
| Макс. звуковое давление (1 м) | 115 дБ SPL |
| Чувствительность (1 Вт, 1 м) | 104 дБ SPL |
| Импеданс (1 кГц) | 666 Ом |
| Углы раскрыва (1/4 кГц) | горизонтальный 100°/40°, вертикальный 100°/30° |
| Степень защиты | IP66 |
| Материал корпуса | пластик (ABS) |
| Габариты (Ш×В×Г) | 162×222×232 мм |
| Масса (нетто) | 1,4 кг |
| Рабочая температура | от -35 °C до +50 °C (по одному изданию РЭ — до +55 °C) |

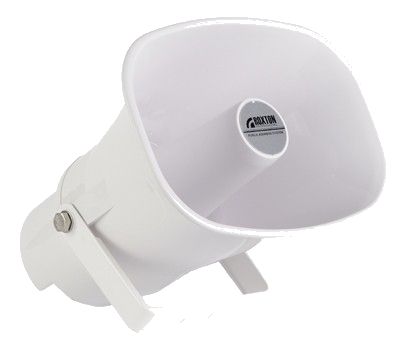

ROXTON HP-15CPT15 Вт, тот же корпус, что у HP-15T, но с расширенным (морозостойким) диапазоном рабочих температур — так указано в РЭ этой модели.
| Макс. электрическая мощность | 15 Вт |
| Отводы трансформатора | 15/7,5 Вт |
| Номинальное входное напряжение | 100 В |
| Частотный диапазон | 500 Гц – 6,3 кГц |
| Макс. звуковое давление (1 м) | 115 дБ SPL |
| Чувствительность (1 Вт, 1 м) | 104 дБ SPL |
| Импеданс (1 кГц) | 666 Ом |
| Углы раскрыва (1/4 кГц) | горизонтальный 100°/40°, вертикальный 100°/30° |
| Степень защиты | IP66 |
| Материал корпуса | пластик (ABS) |
| Габариты (Ш×В×Г) | 162×222×232 мм |
| Масса (нетто) | 1,4 кг |
| Рабочая температура (расширенная, морозостойкая) | от -60 °C до +50 °C |
| Температура хранения | от -60 °C до +60 °C |

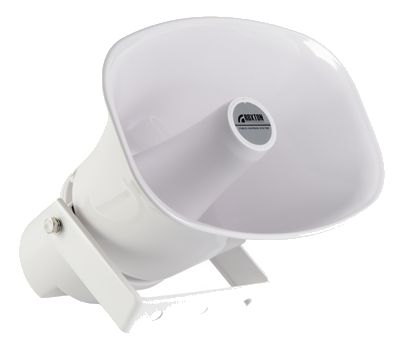

ROXTON HP-30TСтаршая модель линейки, максимальная мощность 30 Вт.
| Макс. электрическая мощность | 30 Вт |
| Отводы трансформатора | 30/15 Вт |
| Номинальное входное напряжение | 100 В |
| Частотный диапазон | 250 Гц – 6,3 кГц |
| Макс. звуковое давление (1 м) | 123 дБ SPL |
| Чувствительность (1 Вт, 1 м) | 106 дБ SPL |
| Импеданс (1 кГц) | 333 Ом |
| Углы раскрыва (1/4 кГц) | горизонтальный 100°/40°, вертикальный 100°/30° |
| Степень защиты | IP66 |
| Материал корпуса | пластик (ABS) (по другому изданию РЭ HP-30T) |
| Габариты (Ш×В×Г) | 285×205×280 мм |
| Масса (нетто) | 2,1 кг (по РЭ линейки HP-01T…HP-30T; отдельное РЭ HP-30T даёт 1,8 кг) |
| Рабочая температура | от -35 °C до +55 °C (по одному изданию РЭ — до +50 °C) |
Как это работает и подключается
- Крепление — П-образный стальной кронштейн из комплекта (болты М5×12, шайбы М5).
Монтаж
- Корпус из ABS-пластика и IP66 позволяют устанавливать громкоговоритель вне помещений под прямыми солнечными лучами, пылью и атмосферными осадками.
Примеры
Открытое пространство
РЭ прямо указывает: узкая диаграмма направленности и высокое звуковое давление при небольшой мощности дают хорошую разборчивость речи на открытых пространствах.
Частые вопросы
Можно ли ставить громкоговоритель на улице?
Да, РЭ описывает всепогодное исполнение и степень защиты IP66.
Нюансы и грабли
- HP-15CPT электрически и по габаритам идентичен HP-15T, отличие — только расширенный морозостойкий диапазон рабочих температур (РЭ прямо называет его «расширенный (морозостойкий) диапазон... только для модели ROXTON HP-15CPT»); при выборе для холодного объекта брать именно CPT-версию.
- Верхняя граница рабочей температуры между двумя изданиями РЭ линейки различается на 5° (+50 °C против +55 °C) — расхождение некритичное, для проекта подходит любое из двух значений.
- В отдельном (более коротком) издании РЭ на HP-30T те же электрические параметры даны с массой 1,8 кг вместо 2,1 кг по сводной таблице линейки — расхождение некритичное, для проекта подходит любое из двух значений.
- ROXTON HP-10T — металлический круглый рупор другого класса мощности с пожарной сертификацией по ГОСТ 26342-84 и НПБ 57-97 — другое изделие, описано в карточке content/roxton-hp-10t.
Документация
- ROXTON — Руководство по эксплуатации рупорного громкоговорителя ROXTON HP-01T (описывает также HP-15T, HP-15CPT, HP-30T) отдельные тексты HP-15T, HP-15CPT, HP-30T в той же папке.
