ROXTON HS-30T / HS-50T — рупорные громкоговорители в металлическом корпусе 30/50 Вт

Круглые рупорные громкоговорители в алюминиевом корпусе для открытых площадок, спортивных сооружений и парков — высокое звуковое давление при узкой диаграмме направленности.

Рупорные громкоговорители ROXTON HS (металлический корпус)

Модели семейства

ROXTON HS-30TМаксимальная мощность 30 Вт, отводы 30/15 Вт.

Макс. электрическая мощность	30 Вт
Отводы трансформатора	30/15 Вт
Номинальное входное напряжение	100 В
Частотный диапазон	200 Гц – 12 кГц
Макс. звуковое давление (1 м)	120 дБ SPL
Чувствительность (1 Вт, 1 м)	105 дБ SPL
Импеданс (1 кГц)	333 Ом
Угол раскрыва (1/4 кГц)	100°/30°
Степень защиты (ГОСТ 14254-2015)	IP66
Материал корпуса	алюминий, серый
Габариты (диаметр×глубина)	Ø246×292 мм
Масса (нетто)	2,1 кг
Рабочая температура	от -35 °C до +55 °C

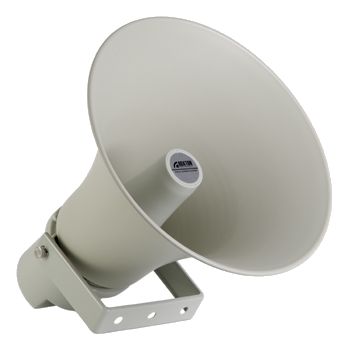

ROXTON HS-50TМаксимальная мощность 50 Вт, отводы 50/25 Вт; соответствует требованиям пожарной безопасности и ЭМС по ГОСТ 26342-84, ГОСТ 12.2.006-87 (п.4.3), НПБ 57-97, ГОСТ 12997-84 (данные производителя).

Макс. электрическая мощность	50 Вт
Отводы трансформатора	50/25 Вт
Номинальное входное напряжение	100 В
Частотный диапазон	200 Гц – 14 кГц
Макс. звуковое давление (1 м)	126 дБ SPL
Чувствительность (1 Вт, 1 м)	108 дБ SPL
Импеданс (1 кГц)	200/400 Ом
Угол раскрыва (1/4 кГц)	100°/30°
Степень защиты	IP66
Материал корпуса	металл
Габариты (диаметр×глубина)	Ø325×350 мм
Масса (нетто)	2,3 кг
Рабочая температура	от -35 °C до +55 °C

Как это работает и подключается

Встроенный трансформатор с отводами: цвет провода задаёт мощность (например, у HS-50T белый — 50 Вт, зелёный — 25 Вт, чёрный — общий).

Монтаж

Крепление — П-образный стальной кронштейн, накладной настенный монтаж.
Несколько громкоговорителей можно подключать параллельно к выходу усилителя или коммутатора (селектора); суммарная мощность не должна превышать мощность усилителя.

Примеры

Открытая площадка, парк, стадион

РЭ прямо называет эти сценарии для HS: открытые площадки, спортивные сооружения, парки, озвучивание объектовых предприятий.

Частые вопросы

Подходят ли HS для улицы?

Да, металлический корпус и степень защиты IP66 позволяют использовать громкоговоритель на открытых площадках.

Нюансы и грабли

Несоблюдение полярности подключения не выводит громкоговоритель из строя, но ухудшает качество звука (указано в РЭ HS-50T).

Документация

ROXTON — Руководство по эксплуатации рупорного громкоговорителя ROXTON HS-30T (включает HS-50T); Руководство по эксплуатации рупорного громкоговорителя HS-50T
