ROXTON · оповещатели звуковые и речевые (потолочные громкоговорители)
ROXTON LF-06 / LF-10 (WT/BT/WTX/BTX) — потолочные громкоговорители 6/10 Вт
Врезной потолочный трансляционный оповещатель на 100 В из АБС-пластика и стали, для оповещения и фонового озвучивания. Две мощности, у каждой — белое и чёрное исполнение.
Модели семейства
ROXTON LF-06WT / LF-06WTX / LF-06BT / LF-06BTXОповещатель номинальной мощностью 6 Вт с отводами трансформатора для градации.
| Номинальная мощность | 6 Вт |
| Отводы трансформатора | 6 / 3 / 1,5 Вт |
| Номинальное напряжение | 100 В |
| Частотный диапазон (-16 дБ) | 80 Гц – 16 кГц |
| Макс. звуковое давление (1 м) | 98 дБ |
| Чувствительность (1 Вт, 1 м) | 90 дБ |
| Импеданс (1 кГц) | 1666 Ом |
| Степень защиты | IP41 |
| Цвет | белый / чёрный |
| Материал корпуса | пластик (ABS) и сталь |
| Рабочая температура | 0…+55 °C |
| Входное соединение | клеммник, 8-контактный |
| Тип крепления | крепёжная защёлка |
| Габариты (диаметр×глубина) | 186×80 мм |
| Установочное отверстие (диаметр×глубина) | 160×70 мм |
| Масса (нетто) | 0,7 кг |

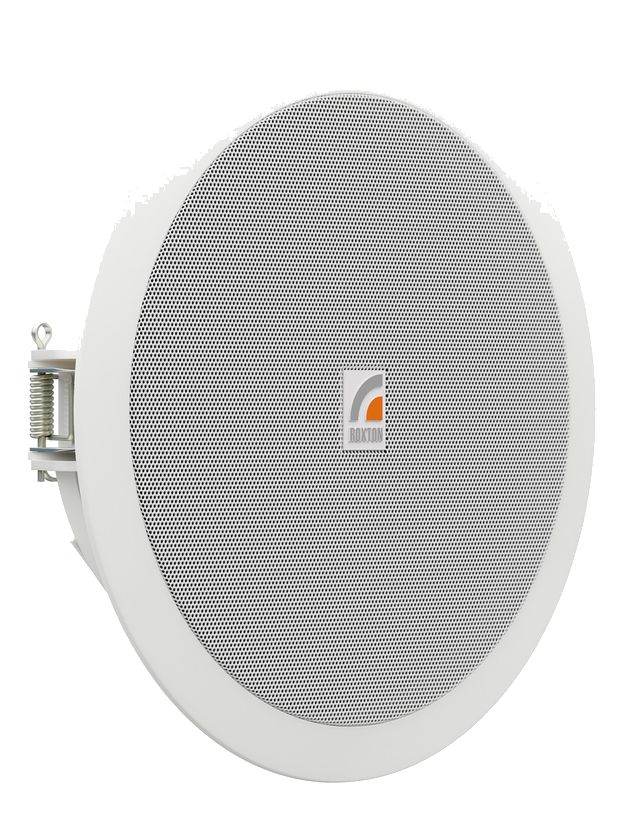

ROXTON LF-10WT / LF-10WTX / LF-10BT / LF-10BTXОповещатель номинальной мощностью 10 Вт с отводами трансформатора для градации.
| Номинальная мощность | 10 Вт |
| Отводы трансформатора | 10 / 5 / 2,5 Вт |
| Номинальное напряжение | 100 В |
| Частотный диапазон (-16 дБ) | 80 Гц – 16 кГц |
| Макс. звуковое давление (1 м) | 98 дБ |
| Чувствительность (1 Вт, 1 м) | 90 дБ |
| Импеданс (1 кГц) | 1000 Ом |
| Степень защиты | IP41 |
| Цвет | белый / чёрный |
| Материал корпуса | пластик (ABS) и сталь |
| Рабочая температура | 0…+55 °C |
| Входное соединение | клеммник, 8-контактный |
| Тип крепления | крепёжная защёлка |
| Габариты (диаметр×глубина) | 186×80 мм |
| Установочное отверстие (диаметр×глубина) | 165×80 мм |
| Масса (нетто) | 0,8 кг |
Монтаж
- Крепление врезное в подвесной потолок — пружинная защёлка фиксирует оповещатель в установочном отверстии.
- Мощность выбирается отводом понижающего трансформатора на клеммной колодке (6/3/1,5 Вт или 10/5/2,5 Вт).
Примеры
Фоновое озвучивание офиса
РЭ описывает применение для речевого оповещения, музыкальной трансляции и фонового озвучивания помещений на 100-вольтовой линии.
Частые вопросы
Чем WT отличается от BT?
Только цветом корпуса — белый (WT) или чёрный (BT); электрические характеристики у пары WT/BT и WTX/BTX совпадают.
Нюансы и грабли
- Установочное отверстие у LF-06 (160×70 мм) немного отличается от LF-10 (165×80 мм) — при замене одной модели на другую отверстие в потолке может потребовать доработки.
Документация
- ROXTON — Руководство по эксплуатации потолочного громкоговорителя ROXTON LF-06BTX_WTX_WT_BT; Руководство по эксплуатации громкоговорителей ROXTON LF-10WT_BT_WTX_BTX
