ROXTON MS-20T / MS-40T / MS-80T (B/W) — двухполосные настенные громкоговорители 20–80 Вт
Двухполосная настенная акустика для усилителей с трансформатором 100/70 В — универмаги, рестораны, бары, дискотеки, офисы. Три модели по мощности и габаритам.
Модели семейства
ROXTON MS-20T B/WМощность 20 Вт, крепление на специализированном кронштейне.
| Тип | акустическая система |
| Мощность (100 В) | 20 Вт |
| Импеданс (1 кГц) | 500 Ом |
| Частотный диапазон | 70–20000 Гц |
| Чувствительность (SPL, 1 кГц) | 90 дБ |
| Входное напряжение | 100 В |
| Угол раскрыва (1/4 кГц) | 180°/90° |
| Материал | пластик / металл |
| Цвет | белый/чёрный |
| Габариты | 220×160×145 мм |
| Масса | 2,2 кг |
ROXTON MS-40T B/WМощность 40 Вт с отводами трансформатора.
| Тип | акустическая система |
| Мощность (100 В) | 40/20/10/5 Вт |
| Импеданс (1 кГц) | 250/500/1000/20000 Ом (так в РЭ; для отвода 5 Вт при 100 В ожидаемое значение — 2000 Ом, вероятная опечатка производителя) |
| Частотный диапазон | 50–20000 Гц |
| Чувствительность (SPL, 1 кГц) | 92 дБ |
| Входное напряжение | 100 В |
| Угол раскрыва (1/4 кГц) | 180°/90° |
| Степень защиты | IP-41 |
| Материал | пластик / металл |
| Габариты | 295×215×195 мм |
| Масса | 3,5 кг |

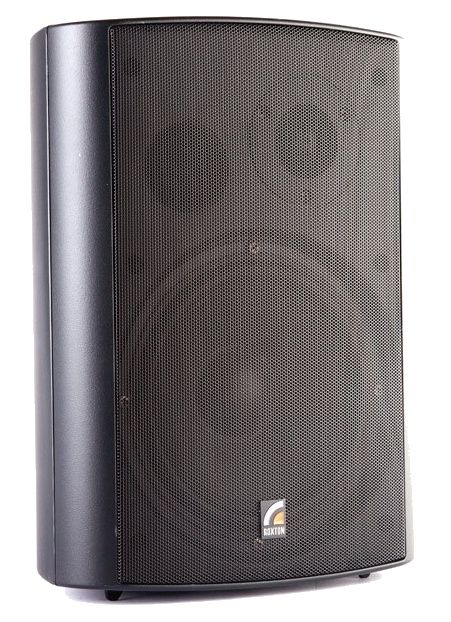

ROXTON MS-80T B/WСтаршая модель линейки, мощность 80 Вт.
| Тип | акустическая система |
| Мощность (100 В) | 80/40/20/10 Вт |
| Импеданс (1 кГц) | 125/250/500/1000 Ом |
| Частотный диапазон | 40–20000 Гц |
| Чувствительность (SPL, 1 кГц) | 94 дБ |
| Входное напряжение | 100 В |
| Угол раскрыва (1/4 кГц) | 180°/90° |
| Степень защиты | IP-41 |
| Материал | пластик / металл |
| Габариты | 417×289×261 мм |
| Масса | 6,5 кг |
Как это работает и подключается
- Работает в режиме трансформаторного согласования в составе профессиональных трансляционных усилителей с трансформатором 100/70 В.
Монтаж
- Громкоговорители подключаются к усилителю всегда параллельно; суммарная мощность подключённых громкоговорителей не должна превышать мощность усилителя.
- Крепление — специализированный кронштейн.
Примеры
Бар, дискотека, торговый зал
РЭ прямо перечисляет эти сценарии для двухполосных MS в дополнение к обычным офисам и школам — то есть модели рассчитаны и на музыкальное озвучивание с расширенным диапазоном (до 20 кГц).
Частые вопросы
Можно ли смешивать MS с обычными усилителями оповещения?
Да, при условии что усилитель профессиональный, трансляционный, с трансформаторным выходом 100/70 В — так указано в РЭ.
Нюансы и грабли
- В РЭ MS-40T указан импеданс 20000 Ом на отводе 5 Вт — это выглядит как опечатка (по формуле для 100 В ожидается около 2000 Ом), при проектировании уточнить у поставщика.
- MS-20T в РЭ не имеет отдельной строки со степенью защиты (в отличие от MS-40T/MS-80T, у которых указано IP-41) — считать степень защиты MS-20T неуточнённой, а не такой же.
Документация
- ROXTON — Руководство по эксплуатации громкоговорителя ROXTON MS-20T; ROXTON MS-40T; ROXTON MS-80T(BW)
