ROXTON PA-8424 / PA-8450 — 4-канальные трансляционные усилители класса D
Стоечный 4-канальный цифровой усилитель класса D для озвучивания больших площадей: балансные входы, выходы 100 В на каждый канал, резервное питание 24 В, защита от перегрузки и КЗ.
Модели семейства
ROXTON PA-84244-канальный усилитель класса D, 240 Вт на канал.
| Мощность | 4×240 Вт |
| Подключаемые громкоговорители | 100 В |
| Входная чувствительность и импеданс | ±385 мВ / 20 кОм, балансный, евро-клемма H5,08 |
| Частотная характеристика | 80 Гц – 18 кГц (+1 дБ, -3 дБ) |
| Соотношение сигнал/шум | ≥ 90 дБ |
| КНИ (1 кГц) | ≤ 0,1 % |
| Резервное питание | DC 24 В (аккумулятор, порт на задней панели) |
| Защита | от перегрева, перегрузки, короткого замыкания |
| Питание | ~230 В ±10 %, 50 Гц |
| Потребляемая мощность | 1200 Вт |
| Габариты | 484×396×88 мм |
| Масса | 9,1 кг |

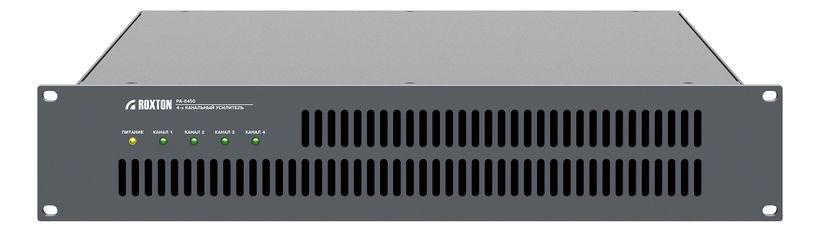

ROXTON PA-84504-канальный усилитель класса D, 500 Вт на канал.
| Мощность | 4×500 Вт |
| Подключаемые громкоговорители | 100 В |
| Входная чувствительность и импеданс | ±385 мВ / 20 кОм, балансный, евро-клемма H5,08 |
| Частотная характеристика | 80 Гц – 18 кГц (+1 дБ, -3 дБ) |
| Соотношение сигнал/шум | ≥ 90 дБ |
| КНИ (1 кГц) | ≤ 0,1 % |
| Резервное питание | DC 24 В (аккумулятор, порт на задней панели) |
| Защита | от перегрева, перегрузки, короткого замыкания |
| Питание | ~230 В ±10 %, 50 Гц |
| Потребляемая мощность | 2500 Вт |
| Габариты | 484×396×88 мм |
| Масса | 9,4 кг |
Как это работает и подключается
- На каждом из 4 каналов — отдельный переключатель заземления «Ground» для устранения помех на линии оповещения, отдельный регулятор громкости и клемма мониторинга состояния (авария/G).
- Индикатор питания горит зелёным при нормальной работе от сети и жёлтым — когда основное питание отсутствует и устройство перешло на резервные 24 В; индикатор канала AMP горит зелёным (готов), моргает зелёным (идёт сигнал) и горит жёлтым (усилитель ушёл в защиту).
Монтаж
- Устанавливается в 19″ монтажный шкаф; громкоговорители 100 В подключаются к каждому каналу параллельно.
- Перед включением питания повернуть регуляторы громкости всех каналов против часовой стрелки до конца, подключить источники сигнала и громкоговорители, и только после этого подавать питание.
- Для лучшего качества сигнала РЭ рекомендует использовать балансные источники сигнала на входе каждого канала.
- Расчёт необходимого количества аккумуляторов для резервного питания 24 В РЭ определяет как индивидуальный (общей нормы в тексте нет).
Примеры
Озвучивание больших помещений
РЭ указывает применение для озвучивания кафе, баров, ресторанов, административных и офисных помещений — большие площади с несколькими зонами по каналам.
Частые вопросы
Есть ли у PA-8424/PA-8450 резервное питание при пропадании сети?
Да, на задней панели есть порт для подключения аккумулятора 24 В; индикатор питания при переходе на резерв горит жёлтым вместо зелёного.
Нюансы и грабли
- Запрещено подключать к каналу громкоговорители суммарной мощностью больше мощности этого канала усилителя.
- В РЭ входной разъём канала называется по-разному в разных местах текста: «евро-клемма 3.81 (баланс)» в разделе особенностей и «H5.08-3»/«H5,08» в разделе характеристик — на схеме задней панели вход подписан как балансная евро-клемма; при заказе кабельных наконечников уточнять маркировку по месту.
- Чувствительность входа тоже указана двумя способами: «0 дБ (0,77 В)» в разделе «Выбор источника звука» и «±385 мВ / 20 кОм» в таблице характеристик — расхождение некритичное, оба значения из одного РЭ.
- При перегрузке усилитель автоматически уходит в тепловую защиту и отключает выход; после остывания воспроизведение восстанавливается само, без ручного сброса.
Документация
- ROXTON — Руководство по эксплуатации ROXTON PA-8424/PA-8450
