ROXTON RC-100 — дискуссионная конференц-система на 60 пультов
Проводная дискуссионная конференц-система: центральное устройство RC-100M, пульты председателя RC-100C и делегата RC-100D, до 60 пультов, режимы ручной/автоматический/FIFO.
Модели семейства
ROXTON RC-100M — центральное устройствоОбеспечивает питание системы и управление режимами работы; настольный или 19" стоечный монтаж.
| Количество подключаемых пультов | ≤ 60 |
| Полоса частот | 100–12500 Гц |
| Коэффициент нелинейных искажений | < 1 % |
| Сигнал/шум | > 100 дБ (1 кГц) |
| Напряжение питания | AC 100–240 В, 50/60 Гц |
| Потребляемая мощность | 160 Вт |
| Размеры | 480×44×220 мм |
| Масса | 2,3 кг |
| Режимы работы | ручной (управление по RS232), автоматический, FIFO |
| Подключаемые микрофоны | до 64 |

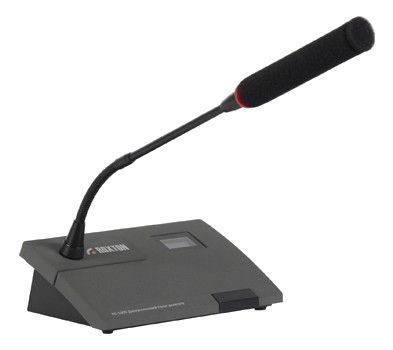

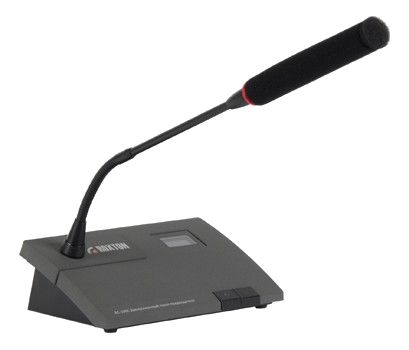

ROXTON RC-100C / RC-100D — микрофонные пульты председателя/делегатаНастольный микрофонный пульт с направленным электретным микрофоном на длинной ножке со светящимся кольцом, кабель 2 м.
| Тип микрофона | направленный, электретный |
| Полоса частот | 50–16000 Гц |
| Чувствительность | -45 дБ (1 кГц) |
| Искажения | > 0,1 % |
| Сигнал/шум | > 75 дБ |
| Напряжение питания | 9 В |
| Потребляемая мощность | 1 Вт |
| Размеры | 191×63×124 мм |
| Масса | 1,15 кг |
Как это работает и подключается
- Компоненты соединяются удлинительным кабелем RC-100CBL-20 (8-контактные разъёмы DIN, 20 м).
- RC-100M включает источник питания всей системы, аудиовыходы на систему звукоусиления или запись, входы для дополнительного источника аудиосигнала.
Монтаж
- RC-100M можно установить настольно или закрепить в 19" стойке штатными креплениями.
- Аппаратура должна быть заземлена (жёлто-зелёный провод сетевого шнура — на вывод заземления).
Примеры
Заседание с председателем
RC-100C — пульт председателя, RC-100D — пульт делегата; центральное устройство RC-100M управляет очерёдностью включения микрофонов.
Расширение системы
К одному RC-100M подключается до 60 пультов; для большего числа пультов РЭ указывает возможность добавить блок расширения системы.
Частые вопросы
Как расставить приоритет включения микрофонов?
Центральное устройство RC-100M поддерживает три режима: ручной (управление по RS232 с компьютера), автоматический и FIFO.
Нюансы и грабли
- Число подключаемых пультов ограничено 60 (в одном месте РЭ указано «до 64 микрофонов», в другом — «ограничено 60-ю единицами»); для проекта ориентироваться на меньшее значение — 60.
Документация
- ROXTON — Руководство пользователя дискуссионной конференц-системы ROXTON RC-100
