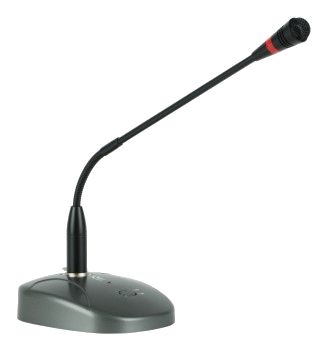

ROXTON RM-01 / RM-03 — настольные микрофоны для речевых объявлений
Настольный микрофон на гибком штативе «гусиная шея» для подачи речевых объявлений через усилитель или микшер. RM-01 — базовый, RM-03 — с сигналом привлечения внимания перед объявлением.
Модели семейства
| Тип микрофона | электретный |
| Диаграмма направленности | кардиоида |
| Разъём | XLR (папа) на основании |
| Частотный диапазон | 40 Гц – 16 кГц |
| Импеданс | 200 Ом |
| Чувствительность | -63 дБ |
| Напряжение основного питания | DC 9–12 В (через адаптер AC 12 В из комплекта) |
| Резервное питание | 2×AA батарейки, 3 В |
| Материал корпуса | пластик |
| Температура функционирования | от +5 °C до +50 °C |
| Относительная влажность | не более 90 % |
| Степень защиты | IP50 |
| Габариты (Ш×Г×В) | 125×145×45 мм |
| Масса (нетто) | 0,96 кг |
| Комплектация | основание, микрофон на гибком штативе, ветрозащитный чехол, кабель XLR3(мама)–TRS 6,35 мм 5 м, адаптер AC 12 В, РЭ |
| Тип микрофона | электретный |
| Диаграмма направленности | кардиоида |
| Разъём | XLR (папа) на подставке |
| Частотный диапазон | 60 Гц – 18 кГц |
| Импеданс | 600 Ом |
| Чувствительность | -45 дБ |
| Напряжение питания | 9–12 В, батарея типа «крона» |
| Температура функционирования | от 0 °C до +40 °C |
| Относительная влажность | не более 90 % |
| Масса | 1,1 кг |
| Комплектация | микрофонный провод XLRF/JACK 5 м, адаптер постоянного напряжения 12 В |
Как это работает и подключается
- RM-01: кнопка активации без удержания — одно нажатие включает микрофон, повторное выключает; индикатор MIC светится красным при включении.
- RM-03: кнопка ГОВОРИТЬ включает/выключает микрофон; переключатель на задней панели включает/выключает питание от батареи.
Монтаж
- RM-01 устанавливается на ровной устойчивой горизонтальной поверхности; батарейки типа АА (резервное питание) в комплект не входят.
- RM-01 подключается к системе оповещения через разъём XLR3 (папа) и кабель XLR3(мама)–TRS 6,35 мм из комплекта; адаптер питания AC 12 В подключается к сети 220 В 50 Гц.
- RM-03 подключается аудиокабелем к линейному входу усилителя или микшера (а не к микрофонному, как RM-01) — так указано в порядке подключения РЭ.
Примеры
RM-01 подключается к микрофонному входу трансляционного усилителя ROXTON кабелем XLR3(мама)–TRS 6,35 мм из комплекта; на схеме подключения РЭ показаны сразу два RM-01 — обычный и приоритетный.
На RM-03 нажатие кнопки ГОВОРИТЬ включает микрофон и подаёт сигнал привлечения внимания (гонг), громкость которого регулируется отдельным регулятором MUSIC под отвёртку.
Частые вопросы
Чем RM-03 отличается от RM-01?
У RM-03 есть кнопка сигнала привлечения внимания (гонга) перед объявлением с отдельным регулятором его громкости и питание от одной батареи типа «крона» вместо двух АА; подключается к линейному, а не микрофонному входу усилителя.
Нюансы и грабли
- RM-01 в разделе «Возможности» описан как «всенаправленный конденсаторный микрофон», а в таблице технических характеристик — как «электректный» [электретный] с диаграммой «кардиоида»; в карточке использованы данные таблицы характеристик.
- По схеме подключения РЭ RM-01 идёт на микрофонные входы усилителя ROXTON AA, а RM-03 в порядке подключения прямо указан на линейный вход усилителя/микшера; при монтаже это разные типы входов, не путать при замене одного микрофона другим.
- У RM-03 в тексте РЭ нет числовых габаритных размеров (только масса 1,1 кг) — раздел «Установочные размеры» дан только как чертёж без подписанных цифр.
- У RM-03 диапазон условий эксплуатации в РЭ указан по-разному: в разделе безопасности — от -10 °C до +40 °C и влажность не более 80 %, в таблице характеристик — от 0 °C до +40 °C и влажность не более 90 %; для проекта безопаснее брать более строгое значение по каждому параметру — температуру по таблице (0…+40 °C), влажность по разделу безопасности (не более 80 %).
Документация
- ROXTON — Руководство по эксплуатации ROXTON RM-01, версия 1.1
- ROXTON — Руководство по эксплуатации микрофона ROXTON RM-03
