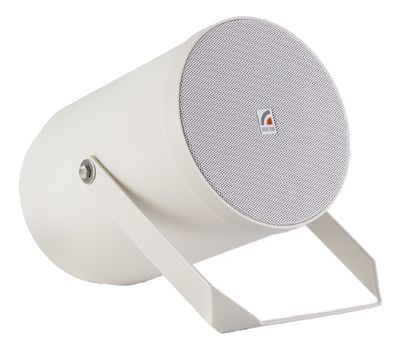

ROXTON SW-10T2 / SW-20T — звуковые прожекторы для длинных коридоров

Пластиковый звуковой прожектор с узкой диаграммой направленности и высоким звуковым давлением для озвучивания длинных коридоров; широкая АЧХ подходит и для фоновой музыки.

Модели семейства

ROXTON SW-10T2Мощность 20/10 Вт, накладной настенный монтаж.

Мощность	20/10 Вт
Входы высоковольтные	100 В
Частотный диапазон	130 Гц – 15 кГц
Чувствительность (SPL, 1 Вт/м)	91 дБ
Импеданс (1 кГц)	500 Ом
Углы раскрыва	1 кГц — 180°, 4 кГц — 90°, 8 кГц — 80°
Цвет	белый
Материал корпуса	пластик (ABS)
Степень защиты	IP55
Рабочая температура	от -35 °C до +55 °C
Относительная влажность	до 93 %
Габариты (диаметр×глубина)	Ø138×200 мм
Масса (нетто)	1,7 кг

ROXTON SW-20TМощность 20/10/5 Вт, три отвода трансформатора.

Тип	прожектор
Мощность (100 В)	20/10/5 Вт
Импеданс (1 кГц)	500/1000/2000 Ом
Частотный диапазон	90–16000 Гц
Чувствительность (SPL, 1 кГц)	94 дБ
Входное напряжение	70–100 В
Угол раскрыва (1/4/8 кГц)	180°/90°/80°
Степень защиты	IP-54
Материал	пластик/металл
Габариты	Ø170×248 мм
Установочные размеры	Ø175×250 мм
Масса	1,5 кг

Как это работает и подключается

SW-10T2: отводы трансформатора — красный провод 10 Вт, жёлтый 5 Вт, зелёный 2,5 Вт, синий общий.
SW-20T: отводы трансформатора — красный провод 20 Вт, жёлтый 10 Вт, зелёный 5 Вт, синий общий.

Монтаж

Крепление — дополнительное, для накладного настенного монтажа.
Несколько прожекторов подключают к выходу усилителя или коммутатора (селектора) параллельно; суммарная мощность не должна превышать мощность усилителя.

Примеры

Длинный узкий коридор

РЭ прямо называет применение: узкая диаграмма направленности и высокое звуковое давление эффективны для озвучивания длинных и узких коридоров.

Частые вопросы

Можно ли использовать прожектор для фоновой музыки, а не только для оповещения?

Да, РЭ отмечает широкую АЧХ, позволяющую применять прожектор и для фонового музыкального озвучивания.

Нюансы и грабли

У SW-10T2 степень защиты IP55, у SW-20T — IP-54; при выборе для влажных зон сверять степень защиты по конкретной модели.
РЭ SW-10T2 противоречит самому себе по мощности: таблица технических характеристик даёт 20/10 Вт, а схема подключения на предыдущей странице — отводы 10/5/2,5 Вт (провода красный/жёлтый/зелёный). В карточке приведены оба варианта («мощность» из таблицы, отводы из схемы); перед заказом уточнять у поставщика.

Документация

ROXTON — Руководство по эксплуатации звукового прожектора ROXTON SW-10T2; Руководство по эксплуатации звукового прожектора ROXTON SW-20T
