ROXTON · оповещатели звуковые и речевые (настенные громкоговорители)

ROXTON WP-03T / WP-06T / WP-10T — настенные громкоговорители 3–10 Вт

Широкополосные накладные громкоговорители на 100 В для универмагов, ресторанов, аэропортов, церквей, школ, офисов и других общественных мест. Три модели отличаются мощностью и габаритами.

Модели семейства

ROXTON WP-03TМалогабаритный абонентский/накладной громкоговоритель.

Тип	абонентский/накладной
Мощность (100 В)	2/1 Вт (по РЭ WP-03T); в РЭ WP-06T та же модель указана как 3/1,5 Вт
Импеданс (1 кГц)	5000/10000 Ом
Частотный диапазон	160–14000 Гц
Чувствительность (SPL, 1 кГц)	83 дБ
Максимальный уровень звукового давления (1 м)	88 дБ SPL
Входное напряжение	100 В
Угол раскрыва (1/4 кГц)	180°/90°
Степень защиты	IP41
Материал	пластик
Габариты	110×110×53 мм
Масса	0,25 кг

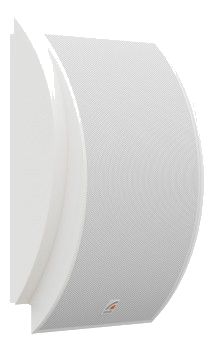

ROXTON WP-06TГромкоговоритель номинальной мощностью 6 Вт в корпусе из АБС-пластика и стали.

Номинальная мощность	6 Вт
Отводы трансформатора	6/3/1,5 Вт
Номинальное напряжение	100 В
Частотный диапазон (-10 дБ)	80 Гц – 16 кГц
Макс. звуковое давление (1 м)	99 дБ SPL
Чувствительность (1 Вт, 1 м)	91 дБ SPL
Импеданс (1 кГц)	1666 Ом
Степень защиты	IP41
Цвет	белый
Материал корпуса	пластик (ABS) и сталь
Рабочая температура	0…+55 °C
Входное соединение	клеммник, 8-контактный
Тип крепления	отверстия с прорезью под винт
Габариты (Ш×В×Г)	210×312×85 мм
Масса (нетто)	1,4 кг

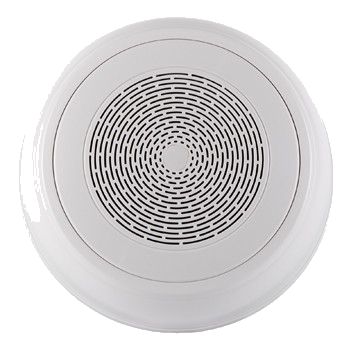

ROXTON WP-10TПотолочный/накладной громкоговоритель с универсальным креплением — на стену или потолок.

Тип	потолочный/накладной
Мощность (100 В)	10/5/2,5 Вт
Импеданс (1 кГц)	1000/2000/4000 Ом
Частотный диапазон	80–18000 Гц
Чувствительность (SPL, 1 кГц)	92 дБ
Входное напряжение	100 В
Угол раскрыва (1/4 кГц)	180°/90°
Степень защиты	IP41
Материал	пластик
Габариты	Ø265×85 мм
Масса	1 кг

Как это работает и подключается

Встроенный трансформатор с отводами позволяет выбрать мощность проводом (например, у WP-10T красный провод даёт отводы 10/5/2,5 Вт, чёрный — общий).

Монтаж

WP-10T можно монтировать как на стену, так и на потолок — крепление универсальное.
Несколько громкоговорителей подключают к выходу усилителя или коммутатора (селектора) параллельно; суммарная мощность не должна превышать мощность усилителя.

Примеры

Общественные помещения

РЭ прямо перечисляет: универмаги, рестораны, аэропорты, церкви, школы, офисы и другие места общественного пользования.

Частые вопросы

Можно ли повесить WP-10T на потолок?

Да, РЭ описывает универсальное крепление, подходящее и для стены, и для потолка.

Нюансы и грабли

Мощность WP-03T в РЭ указана по-разному: собственное РЭ WP-03T даёт отводы 2/1 Вт (импеданс 5000/10000 Ом), а сводная таблица в РЭ WP-06T — 3/1,5 Вт (импеданс 3333 Ом). Расхождение некритичное — обе цифры от производителя, для проекта можно использовать любую, но при заказе уточнить у поставщика.

Документация

ROXTON — Руководство по эксплуатации громкоговорителя ROXTON WP-03T; Руководство по эксплуатации настенного громкоговорителя ROXTON WP-06T; Руководство по эксплуатации настенного громкоговорителя ROXTON WP-10T
