Rubetek · дымовые точечные адресно-аналоговые извещатели
ИП 212-101 и ИП 212-103 — дымовые оптико-электронные адресно-аналоговые извещатели
Два дымовых точечных адресно-аналоговых извещателя на ПЛС: ИП 212-103 (Ø92×42 мм, радиус зоны 6,4 м) и ИП 212-101 (Ø103×54 мм, 85 м² при высоте до 3 м).
Модели семейства
ИП 212-103Раннее обнаружение дыма малой концентрации в закрытых помещениях; сигнал «Пожар» и состояние передаются на ППК Rubetek или КС-03-250 (по паспорту).
| Интерфейс связи | ПЛС |
| Адресные слоты | 1 |
| Питание | по ПЛС |
| Ток потребления | не более 0,38 мА |
| Чувствительность | от 0,05 до 0,2 дБ/м |
| Радиус зоны контроля | 6,4 м (высота помещения до 3,5 м), 6,05 м (свыше 3,5 до 6 м) |
| Температура | от -25 до +55 °C |
| Степень защиты | IP20 |
| Габариты | Ø 92×42 мм |
| Масса | не более 84 г |
| Срок службы | 10 лет |

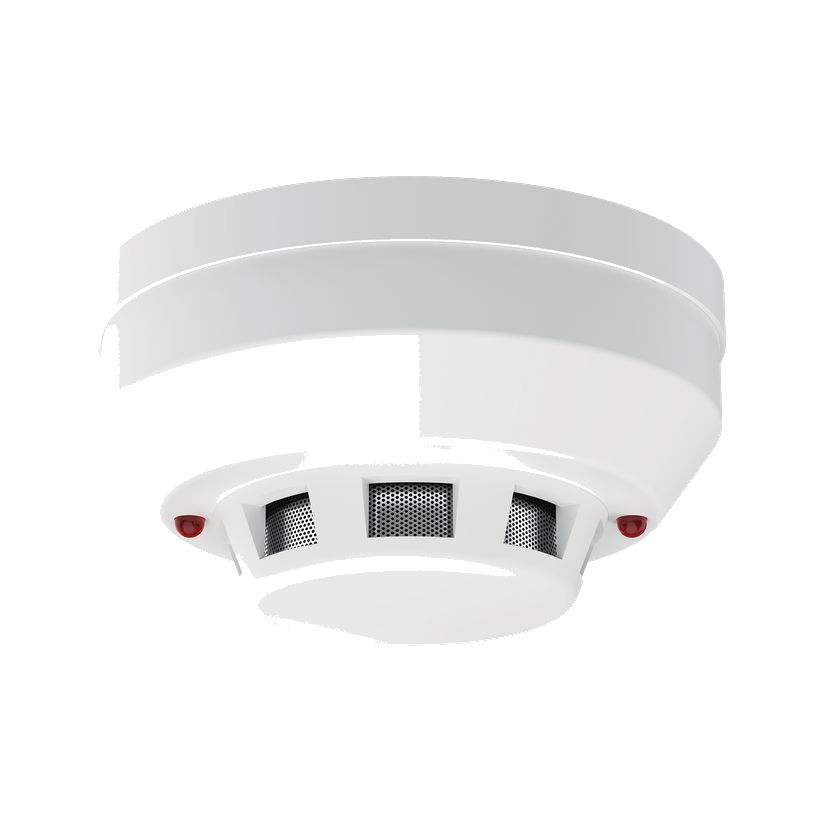

ИП 212-101Точечный адресно-аналоговый дымовой извещатель: измеряет удельную оптическую плотность среды и передаёт значение на ППК по ПЛС.
| Ток потребления | 0,142 мА в дежурном режиме, 0,152 мА в режиме «Пожар» |
| Макс. длина ПЛС | не более 800 м |
| Площадь на один извещатель | не более 85 м² при высоте установки до 3 м |
| Чувствительность | 0,05–0,2 дБ/м |
| Индикация | два красных светодиода |
| Температура | от минус 25 до плюс 55 °C |
| Степень защиты | IP20 |
| Габариты | Ø 103 × 54 мм |
| Масса | не более 0,17 кг |
Как это работает и подключается
- Привязка на ППК — через меню «3.УСО», подменю привязки устройств, пункт «Проводные УСО»; поочерёдно, после монтажа всех линий ПЛС и оснований.
- Извещатель на основание ставят только после перевода ППК в режим поиска доступных устройств.
- Обязательные реакции: «Пожар1 от устр.» (при задымлении камеры) и «Кнопка тест»; обязательные поля — «Название» и «Группа».
- Светодиод: норма — 1 импульс в 10 с, тревога/пожар/тест — 1 импульс в 1 с.
Монтаж
- Подвести линии ПЛС до монтажа; основание крепится на двух дюбелях и винтах.
- ПЛС — огнестойкие кабели с медными жилами (нг-LSFR или нг-HFFR), не более 3000 метров от ППК до конечного устройства при сечении от 0,35 до 1 мм²; линия питания — от 0,75 до 1,5 мм².
- После монтажа на извещателе обязательно оставить защитный колпак от запыления камеры; его снимают после передачи системы эксплуатирующей организации.
- После холода выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C).
Примеры
Запылённость камеры
В меню «Настройки устройства» задают порог запылённости и тревоги дымовой камеры (у ИП 212-103).
Пожар 2
Сигнал «Пожар 2» можно настроить на срабатывание двух и более извещателей одной группы.
Частые вопросы
Какая у ИП 212-103 зона контроля?
Радиус 6,4 м при высоте помещения до 3,5 м и 6,05 м при высоте свыше 3,5 до 6 м.
Какая площадь на один ИП 212-101?
Не более 85 м² при высоте установки до 3 м; максимальная длина ПЛС для него в паспорте — 800 м.
Нюансы и грабли
- Запрещено ставить на улице и там, где вода может попасть на корпус; в пыльных помещениях и с коррозионными парами.
- Запрещено ставить у вентиляторов, радиаторов отопления, вентиляционных каналов и вблизи высокочастотных коммуникаций и силовых кабелей.
- У ИП 212-101 и ИП 212-103 разные габариты, ток и зона контроля — не переносить данные одного на другой.
- Без защитного колпака на период строительства камера запыляется — отсюда ложные срабатывания.
