Rubetek · линейные дымовые оптико-электронные адресно-аналоговые извещатели

ИП 212-75 «Rubetek» — линейный дымовой извещатель с рефлектором, до 120 м

Линейный дымовой извещатель с приёмо-передатчиком и рефлектором для больших открытых пространств: четыре исполнения на 60, 80, 100 и 120 м, один адрес на ПЛС.

Модели семейства

ИП 212-75 (исп.60)Исполнение на расстояние между приёмо-передатчиком и рефлектором-отражателем 60 м.

Расстояние до рефлектора (по исполнению)	60 м
Интерфейс связи с ППК	ПЛС, 1 адрес
Ширина защищаемого пространства	до 9 м (по 4,5 м в каждую сторону от оптической оси)
Защищаемая площадь на один извещатель	до 1080 м²
Порог срабатывания (4 значения)	1 дБ (20 %), 1,5 дБ (30 %), 2,2 дБ (40 %), 3 дБ (50 %)
Ток в режиме «Норма» / «Пожар»	не более 1,3 мА / не более 1,7 мА
Встроенный изолятор КЗ	нет
Рабочая температура	от -30 до 60 °C
Степень защиты	IP 54

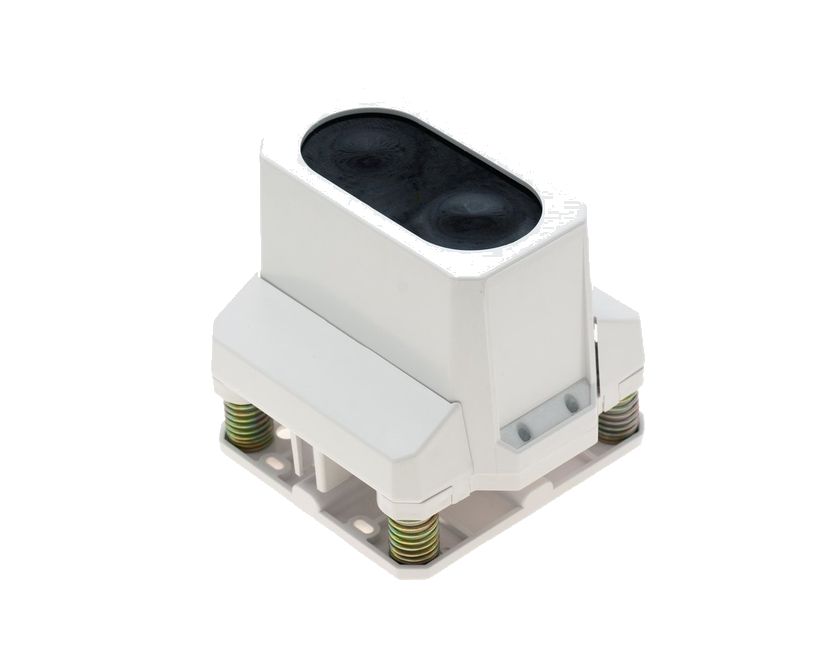

ИП 212-75 (исп.80)Исполнение на расстояние между приёмо-передатчиком и рефлектором-отражателем 80 м.

Расстояние до рефлектора (по исполнению)	80 м
Интерфейс связи с ППК	ПЛС, 1 адрес
Ширина защищаемого пространства	до 9 м (по 4,5 м в каждую сторону от оптической оси)
Защищаемая площадь на один извещатель	до 1080 м²
Порог срабатывания (4 значения)	1 дБ (20 %), 1,5 дБ (30 %), 2,2 дБ (40 %), 3 дБ (50 %)
Ток в режиме «Норма» / «Пожар»	не более 1,3 мА / не более 1,7 мА
Встроенный изолятор КЗ	нет
Рабочая температура	от -30 до 60 °C
Степень защиты	IP 54

ИП 212-75 (исп.100)Исполнение на расстояние между приёмо-передатчиком и рефлектором-отражателем 100 м.

Расстояние до рефлектора (по исполнению)	100 м
Интерфейс связи с ППК	ПЛС, 1 адрес
Ширина защищаемого пространства	до 9 м (по 4,5 м в каждую сторону от оптической оси)
Защищаемая площадь на один извещатель	до 1080 м²
Порог срабатывания (4 значения)	1 дБ (20 %), 1,5 дБ (30 %), 2,2 дБ (40 %), 3 дБ (50 %)
Ток в режиме «Норма» / «Пожар»	не более 1,3 мА / не более 1,7 мА
Встроенный изолятор КЗ	нет
Рабочая температура	от -30 до 60 °C
Степень защиты	IP 54

ИП 212-75 (исп.120)Исполнение на расстояние между приёмо-передатчиком и рефлектором-отражателем 120 м.

Расстояние до рефлектора (по исполнению)	120 м
Интерфейс связи с ППК	ПЛС, 1 адрес
Ширина защищаемого пространства	до 9 м (по 4,5 м в каждую сторону от оптической оси)
Защищаемая площадь на один извещатель	до 1080 м²
Порог срабатывания (4 значения)	1 дБ (20 %), 1,5 дБ (30 %), 2,2 дБ (40 %), 3 дБ (50 %)
Ток в режиме «Норма» / «Пожар»	не более 1,3 мА / не более 1,7 мА
Встроенный изолятор КЗ	нет
Рабочая температура	от -30 до 60 °C
Степень защиты	IP 54
Приёмо-передатчик	120×110×110 мм, не более 0,42 кг
Рефлектор стандартный	200×200×25 мм, не более 0,45 кг
Рефлектор уменьшенный	100×100×25 мм, не более 0,07 кг
Выносное устройство УВ-ПРД-ПРМ	55×55×21 мм, не более 0,04 кг
Наработка на отказ	60 000 ч
Срок службы	не менее 10 лет

Как это работает и подключается

Состав комплекта: приёмо-передатчик, от 1 до 16 рефлекторов-отражателей (число зависит от исполнения), выносное устройство УВ-ПРД-ПРМ, монтажные части, паспорт.
Дым определяется по ослаблению оптического луча до рефлектора: при падении принимаемого сигнала до порога срабатывания извещатель формирует «Внимание» или «Пожар». На ППК занимает один адрес, связь — по ПЛС.
Режимы задают движками переключателя в приёмо-передатчике: движок 1 — дежурный режим или юстировка; движок 4 — медленная (0,03 %/мин) или быстрая (0,12 %/мин) компенсация загрязнения оптики; движки 5 и 6 — порог срабатывания. Движки 2 и 3 не используются.
Порог по движкам 5/6: 50 % — оба выключены; 40 % — 5 включён, 6 выключен; 30 % — 5 выключен, 6 включён; 20 % — оба включены.
Рекомендуемый порог для нормальных условий: 20 % для расстояний от 8 до 20 м; 30 % — от 10 до 30 м; 40 % — от 15 до 50 м; 50 % — от 30 до 120 м.
Привязка к ППК: меню «3.УСО», подменю «4.Привязка устройств», пункт «1.Проводные УСО». Привязка идёт поочерёдно, после монтажа всех линий ПЛС и оснований; ППК ставит новое устройство в первый свободный слот.
Обязательные активные реакции на ППК: «Пожар1 от устр.», «Тампер», «Кнопка тест», «Пожар1 от ППК», «Пожар2 от ППК», «Генерация события», «Запыленность», «Внутр. неисправность», «Юстировка».
Проверка привязки: команда «Отправить Тест» из меню датчика или кнопка «Тест» на корпусе; на ППК в течение 3 секунд появится сообщение о тестировании с номером слота и именем устройства.

Монтаж

Линии ПЛС подвести до начала монтажа. ПЛС и линия питания — огнестойкие кабели с медными жилами нг-LSFR или нг-HFFR; ПЛС от ППК до конечного устройства не более 3000 м, сечение от 0,35 до 1 мм²; линия питания — от 0,75 до 1,5 мм². Топологии ПЛС: «Кольцо», «Дерево», «Смешанная».
Приёмо-передатчик и рефлектор ставят друг напротив друга на расстоянии от 8 до 120 м. Автоподбор усиления при юстировке гарантирован для одного рефлектора на 25–80 м, для двух — на 30–100 м, для четырёх — на 50–120 м. Где подходят разные варианты (например, 40 м), помехоустойчивость выше при большем числе рефлекторов.
Рефлектор крепят на плоской вертикальной поверхности; перпендикуляр к ней может отличаться от направления на приёмо-передатчик не более чем на 12 градусов.
От центральной линии луча до преград, дающих паразитные отражения, — не менее 0,3 м. Уменьшение до 0,1 м допустимо, только если на отрезке от 1 м до 0,3 дистанции от приёмо-передатчика до рефлектора вдоль луча таких преград нет.
Основание приёмо-передатчика крепят на 4 отверстия. Выносное устройство соединяют с приёмо-передатчиком кабелем как можно короче и не более 30 м.
Юстировка: механизм наклоняет корпус на ±7° по горизонтали и вертикали. Включают движком 1 в положение ON, положение подбирают винтами по оптической индикации («очень близко» — два зелёных, «близко», «далеко», «больше», «меньше»). Порядок: горизонталь, вертикаль, подстройка горизонтали. Каждый шаг делают малым и после него ждут окончания автоподстройки.
Из режима юстировки выходят (движок 1 в OFF) только при индикации «очень близко» или «близко». После выхода извещатель около минуты уточняет усиление; в это время на приёмо-передатчик и луч ничего не должно воздействовать. По завершении подаётся сигнал: импульс света 700 мс с периодом 3 секунды в течение 1 минуты.
После хранения на холоде выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C).

Примеры

Склад, зал, атриум

Объекты с большими открытыми пространствами — для них РЭ и предназначает извещатель: один луч закрывает полосу шириной до 9 м и длиной по исполнению до 120 м.

Короткая трасса (менее 25 м)

Вместо целого рефлектора ставят один из четырёх элементов с градуировкой: его снимают с рефлектора и крепят на стену шурупами из комплекта.

Частые вопросы

Какие бывают исполнения ИП 212-75?

Четыре: на расстояние между приёмо-передатчиком и рефлектором 60, 80, 100 и 120 м (исп.60, исп.80, исп.100, исп.120). Диапазон по РЭ — от 8 м.

Сколько рефлекторов нужно?

Зависит от расстояния: по РЭ один рефлектор — для 25–80 м, два — для 30–100 м, четыре — для 50–120 м. В комплекте — от 1 до 16 рефлекторов в зависимости от исполнения. Для расстояний менее 25 м берут один элемент рефлектора.

Какую площадь закрывает один извещатель?

Не более 1080 м²; ширина защищаемого пространства — до 9 м, то есть по 4,5 м в каждую сторону от оптической оси.

Как часто проверять?

Не реже одного раза в 6 месяцев: состояние на ППК, внешний осмотр, индикация «Дежурный режим», осмотр оптики на запылённость и линия ПЛС.

Как сделать «Пожар 2» только от двух извещателей?

По умолчанию «Пожар 2» формируется от одного извещателя: «Пожар 1», а через 60 секунд при том же состоянии — «Пожар 2». Чтобы требовать два и более в группе, в меню «3.УСО», «Группы устройств» для группы в пункте «Пожар2 от одного ИП» ставят время 0000 и проверяют, что «Пожар2 от 2 и более» включено.

Нюансы и грабли

Запрещено ставить на улице и там, где вода может попасть на корпус; в помещениях с повышенной пылью, взвесями стройматериалов, коррозионными парами и аэрозолями; в сильных воздушных потоках; под прямыми солнечными лучами или мощными источниками света с ИК-составляющей (например, прожекторами); на подвижные конструкции; рядом с высокочастотными коммуникациями и силовыми кабелями.
Режим юстировки формирует сигнал «Юстировка», и он идёт на ППК — при ПНР это нормально, но потом юстировку надо выключить (движок 1 в OFF).
«Меньше меньшего» при юстировке — диаграмма сильно рассовмещена с рефлектором или расстояние больше допустимого. «Больше большего» — расстояние меньше допустимого или площадь рефлектора больше необходимой.
«Неисправность-допуска» (жёлтый и синий) после выхода из юстировки — в память записаны значения вне допусков (например, на луч воздействовали в переходном режиме). Выход повторяют без изменения положения: снова включают юстировку, ждут «очень близко» и выходят.
Повторное включение юстировки со сбросом зафиксированных значений — отключением питания более чем на 2 с либо выключением юстировки и включением через 2 минуты.
Если после выхода из юстировки изменить положение движков тактики, извещатель покажет «Тактика работы изменена» (два зелёных с редким включением двух белых).
Линзы и рефлектор протирают мягкой не ворсистой тканью, смоченной в воде или спирте; ацетон и другие растворители запрещены. Чистят только внешние поверхности оптики — по условиям эксплуатации или при извещении «Неисправность-снижение».
Напряжение «Линия ПЛС» на ППК 15 В и менее — признак падения питания: осмотреть извещатель, провода и места соединений, замерить напряжение на клеммах ПЛС ППК. Менее 12 В устройство перестаёт работать, эксплуатация запрещена.

Документация

Rubetek — Паспорт ИП 212-75
Rubetek — Руководство по эксплуатации ИП 212-75 (версия документа 2026-6-1)
