ИП 513-101, 513-102, 513-01, 513-02 — ручные адресные извещатели, проводные и радиоканальные
Ручные пожарные извещатели Rubetek: проводные на ПЛС (513-101, 513-102 со встроенным изолятором) и радиоканальные 868 МГц (513-01, 513-02). Срабатывание при усилии нажатия от 25 Н.
Модели семейства
ИП 513-101Проводной ручной адресный извещатель на ПЛС.
| Интерфейс | ПЛС |
| Ток потребления | 0,142 мА в дежурном режиме, 0,18 мА в режиме «Пожар» |
| Макс. дальность ПЛС | не более 800 м |
| Время технической готовности | от 30 до 250 с |
| Индикация | красный и зелёный светодиоды |
| Температура | от -25 до +55 °C |
| Степень защиты | IP20 |
| Габариты | 90 × 97 × 61 мм |
| Масса | не более 0,17 кг |
ИП 513-102Проводной адресный извещатель со встроенным изолятором КЗ и тампером.
| Интерфейс | ПЛС |
| Адресные слоты | 1 |
| Ток потребления | не более 0,5 мА |
| Усилие срабатывания | не менее 25 Н |
| Встроенный изолятор | да |
| Устройств на одну ПЛС | не более 60 (с учётом неадресного БИ-04) |
| Температура | от -25 до +55 °C |
| Степень защиты | IP20 |
| Габариты | 85×85×40 мм |
| Масса | не более 95 г |
| Тампер | есть |

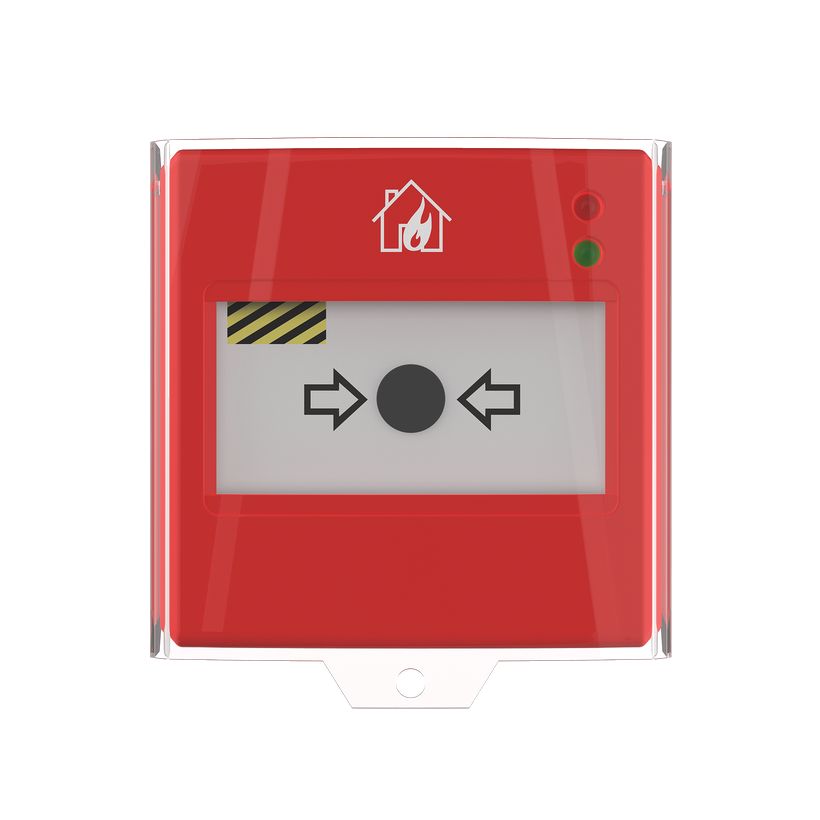

ИП 513-01Радиоканальный ручной адресный извещатель, RF 868 МГц.
| Питание | основное 3 В (CR123A), резервное 3 В (CR2032) |
| Время работы от элемента | основного не менее 3 лет, резервного не менее 3 месяцев |
| Ток потребления | 0,0082 мА в дежурном, 0,009 мА в режиме «Пожар» |
| Дальность связи на открытой местности | 900 м |
| Мощность передатчика | не более 25 мВт |
| Шифрование | XTEA 128 бит |
| Температура | от минус 10 до плюс 55 °C |
| Степень защиты | IP20 |
| Габариты | 90 × 97 × 61 мм |
| Масса | не более 0,2 кг |
| Тампер | есть |

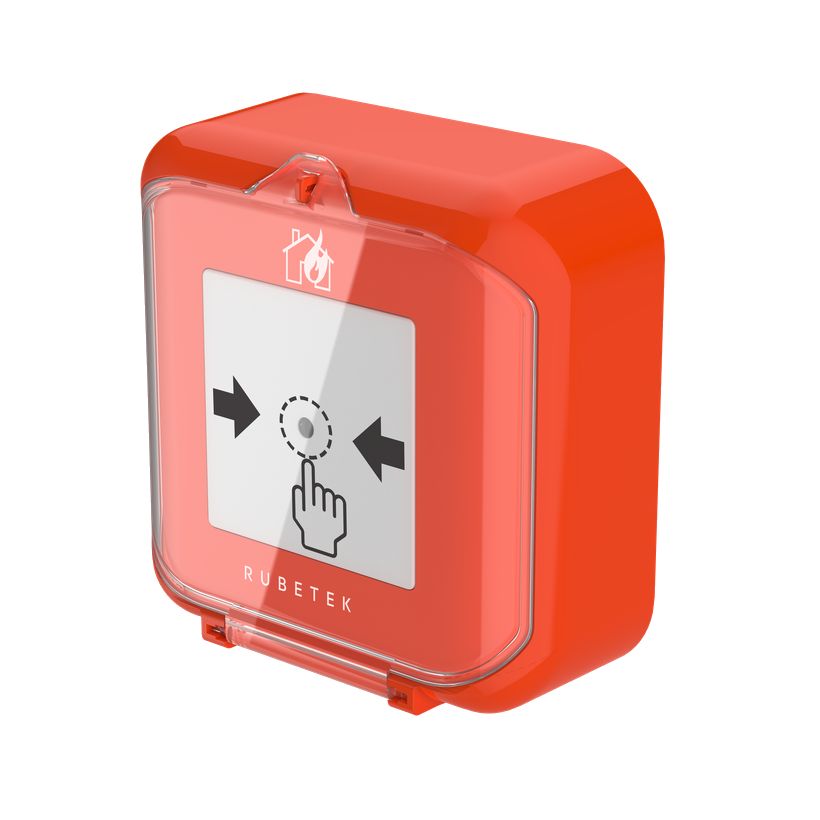

ИП 513-02Радиоканальный извещатель в корпусе 85×85×40 мм; связь через ППК или радиорасширитель РР-02-250.
| Интерфейс | RF 868 МГц |
| Адресные слоты | 1 |
| Питание | основное 3 В (CR123A, 1500 мАч), резервное 3 В (CR2032, 210 мАч) |
| Усилие срабатывания | не менее 25 Н |
| Дальность связи на открытой местности | 900 м |
| Каналов в диапазоне | 5 |
| Датчик отрыва | есть |
| Температура | от -10 до +55 °C |
| Степень защиты | IP20 |
| Габариты | 85×85×40 мм |
| Масса | не более 116 г |
Как это работает и подключается
- Проводные: привязка через меню «3.УСО» поочерёдно, после монтажа всех линий ПЛС.
- Радиоканальные: в меню привязки RF-устройств перевести переключатель ПРОГ на плате в ON (датчик сам выйдет из режима привязки через 20 с), выбрать устройство по серийному номеру, после привязки вернуть ПРОГ в OFF.
- Тест радиоизвещателя: кратковременно нажать тампер — на ППК в течение 3 секунд появится сообщение о вскрытии корпуса.
- Период выхода на связь радиоизвещателя по умолчанию 255 с (задаётся с ППК, не более 300 с).
Монтаж
- Все извещатели — только внутри помещений, защищённых от осадков.
- В комплекте — ключ (экстрактор) и набор для крепления.
- Радиоканал: при вводе батарей сначала убрать защитную плёнку с основного элемента, затем с резервного.
- При ПНР переводить радиоизвещатели в режим деактивации/обхода, чтобы излишне не разряжать батареи до передачи эксплуатирующей организации.
Примеры
Проводная ПЛС
513-101 и 513-102 подключаются к ПЛС ППК; в 513-102 встроен изолятор КЗ.
Радиоканальная зона
513-01 и 513-02 привязываются к ППК по радио; к ППК одновременно можно подключить до 5 извещателей.
Частые вопросы
Какое усилие нужно для срабатывания?
Для ИП 513-102 и 513-02 паспорт указывает срабатывание при усилии нажатия не менее 25 Н.
Сколько радиоизвещателей можно привязать к ППК?
До 5 одновременно (по РЭ ИП 513-01).
Нюансы и грабли
- Агрессивные среды, пыль и взрывопожароопасные помещения не предусмотрены.
- Уменьшение времени опроса радиоизвещателя сокращает срок службы батарей; указанные не менее 3 лет справедливы при температуре выше 0 °C, устойчивой связи и опросе 255 с.
- Мощность радиоизвещателя в режиме программирования снижена — не оставлять ПРОГ в ON.
- Габариты 513-101/513-01 (90×97×61 мм) и 513-102/513-02 (85×85×40 мм) разные — проверить при замене на объекте.
