МДА-101 / МДА-201 — адресный модуль управления клапанами дымоудаления и ОЗК на 1, 2 или 3 клапана
Адресный модуль на ПЛС для клапанов дымоудаления и ОЗК на 1, 2 или 3 клапана, питание 24 или 230 В. МДА-101 и МДА-201 по паспортам идентичны; исполнения Р — с двумя вводами питания.
Модели семейства
МДА-101-1 / -2 / -3Управление электромеханическим приводом с возвратной пружиной, реверсивным или электромагнитным приводом с ручным возвратом; исполнения на 1, 2 и 3 клапана. Применяется с ППК и контроллером системы КС-02-250.
| Интерфейс связи | ПЛС |
| Адресные слоты | 1 |
| Питание | AC/DC 24±10 % или AC 230±10 % |
| Ток потребления от ПЛС | не более 1,2 мА |
| Ток исполнительной части при 24 В | не более 35 / 55 / 70 мА (1 / 2 / 3 клапана) |
| Ток исполнительной части при 230 В | не более 10 / 15 / 20 мА (1 / 2 / 3 клапана) |
| Коммутируемый ток | не более 1,5 А при 24 В и 230 В; клапаны ДУ и ОЗК — до 2 А |
| Приводы | электромагнитный, реверсивный, с возвратной пружиной |
| Встроенный изолятор ПЛС | есть |
| Устройств на одну ПЛС | не более 60 (с учётом неадресного БИ-04) |
| Температура | от -25 до +55 °C |
| Степень защиты | IP20 |
| Габариты | 160×125×36 мм |
| Масса | не более 270 г |
| Документы | ТУ 26.30.50-026-39653468-2022; сертификат № RU С-RU.ПБ68.В.01498/23 |

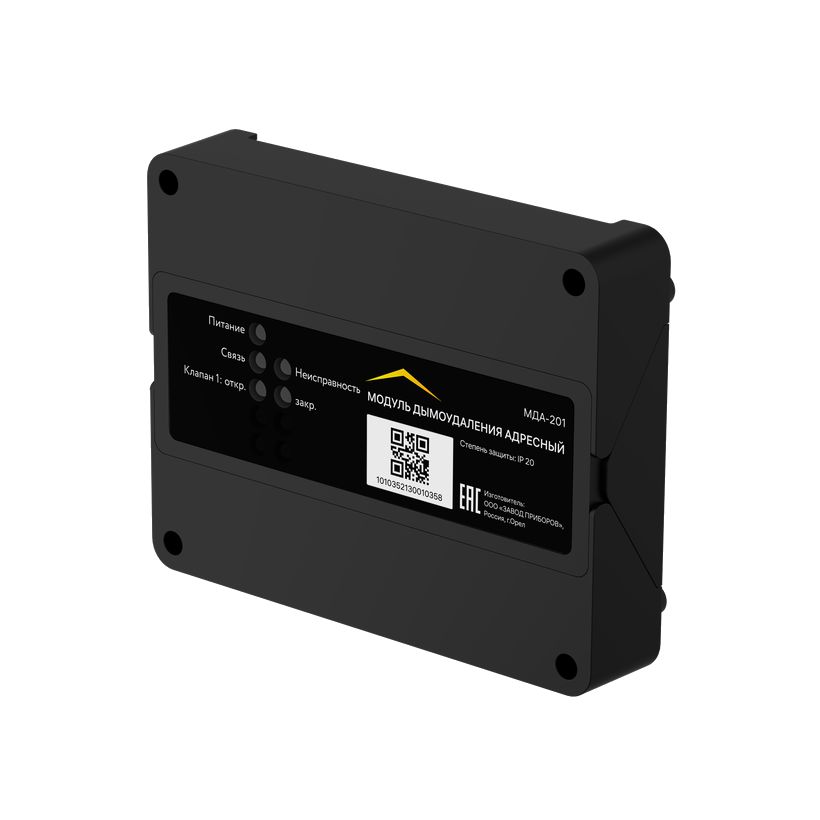

МДА-201-1 / -2 / -3Адресный комбинированный модуль управления приводами заслонок клапанов дымоудаления и огнезадерживающих клапанов. Те же исполнения на 1, 2 и 3 клапана и те же характеристики, что у МДА-101; отличаются наименование, ТУ и сертификат.
| Интерфейс связи | ПЛС |
| Адресные слоты | 1 |
| Питание | AC/DC 24±10 % или AC 230±10 % |
| Ток потребления от ПЛС | не более 1,2 мА |
| Ток исполнительной части при 24 В | не более 35 / 55 / 70 мА (1 / 2 / 3 клапана) |
| Ток исполнительной части при 230 В | не более 10 / 15 / 20 мА (1 / 2 / 3 клапана) |
| Коммутируемый ток | не более 1,5 А при 24 В и 230 В; клапаны ДУ и ОЗК — до 2 А |
| Приводы | электромагнитный, реверсивный, с возвратной пружиной |
| Встроенный изолятор ПЛС | есть |
| Устройств на одну ПЛС | не более 60 (с учётом неадресного БИ-04) |
| Температура | от -25 до +55 °C |
| Степень защиты | IP20 |
| Габариты | 160×125×36 мм |
| Масса | не более 270 г |
| Документы | ТЦВЛ.421211.001ТУ; сертификат № RU С-RU.ПБ68.В.02079/24 |
МДА-201-1Р / -2Р / -3РИсполнения «Р» на 1, 2 и 3 клапана с двумя вводами питания (основной и резервный) и автоматическим переходом на резервный при потере основного. В РЭ — другая аппаратная версия платы и свой набор настроек на ППК.
| Количество клапанов | 1 / 2 / 3 |
| Адресные слоты | 1-3 (в зависимости от модификации) |
| Вводы питания клапанов | 2: основной и резервный |
| Питание | AC/DC 24±10 % или AC 230±10 % |
| Ток потребления от ПЛС | не более 1,2 мА |
| Ток исполнительной части при 24 В | не более 35 / 55 / 70 мА (1 / 2 / 3 клапана) |
| Ток исполнительной части при 230 В | не более 10 / 15 / 20 мА (1 / 2 / 3 клапана) |
| Коммутируемый ток | не более 1,5 А при 24 В и 230 В |
| Приводы | электромагнитный, реверсивный, с возвратной пружиной |
| Встроенный изолятор ПЛС | есть |
| Температура | от -25 до +55 °C |
| Степень защиты | IP20 |
| Габариты | 160×125×36 мм |
| Масса | не более 270 г |
| Вероятность безотказной работы за 1000 ч | 0,98 |
| Документы | ТЦВЛ.420540.002 ТУ; аппаратная версия по РЭ — MDA-102 rev.2 |
Как это работает и подключается
- Работает под управлением пожарного ППК Rubetek или контроллера системы; есть встроенные кнопки ручного управления клапаном, кнопка «Тест» и входы IN 1…3 для внешних кнопок.
- Клеммы каждого клапана: L1 — линия питания, переводит заслонку в рабочее положение; L2 — переводит в дежурное положение; N — общая линия; FB- и FB+ — линия контроля концевых выключателей. Клеммы ПЛС равнозначны и продублированы.
- Внешние кнопки на IN 1…3: полярность не важна, задержка реакции около 1 секунды. Закрытый исправный клапан переходит на открытие при подключённом сопротивлении 1,0 кОм; открытый исправный — на закрытие при сопротивлении больше 1,3 и меньше 20,0 кОм.
- Сопротивление линии контроля КВ клапана по РЭ: открыт — 9,2 кОм, промежуточное положение — 13,9 кОм, закрыт — 5,7 кОм; значение видно на ППК как «Обратная связь».
- Привязка на ППК: «3.УСО» → подменю «4.Привязка устройств» → «1.Проводные УСО». Привязка поочерёдно, после монтажа всех линий ПЛС. Для устройства можно добавить до 255 управляющих событий, номер слота меняется вручную («Смена слота»; новый номер должен быть свободным).
- У исполнений «Р» ППК определяет модуль как отдельные устройства (слотов 1-3 по модификации); в параметрах появляются «Основное питание» и «Резервное питание», настройки клапанов — в «Настройки устройства», есть пункты «Управление клапаном» и «Сброс клапана».
- Типовые настройки клапана из РЭ. Привод с электромагнитным фиксатором: режим «закрыт-открыт»; включение — задержка 0 с, время движения 10 с, режим «импульсный», контроль L1 «да», обратная связь 8,2 кОм; отключение — задержка 0 с, время движения 45 с, контроль L2 «да», обратная связь 8,2 кОм.
- Привод с возвратной пружиной, пружина не взведена: включение — задержка 0 с, время движения 45 с, режим «на удержание», контроль L1 «да», обратная связь 5,7 кОм; отключение — задержка 0 с, время движения 0 с, контроль L2 «нет», обратная связь 9,2 кОм.
- Привод с возвратной пружиной, пружина взведена: включение — задержка 0 с, время движения 0 с, контроль L1 «нет», обратная связь 5,7 кОм; отключение — задержка 0 с, время движения 45 с, режим «на удержание», контроль L2 «нет», обратная связь 9,2 кОм. В РЭ исполнений «Р» режимы «нет» и «на удержание» названы «автовключение» и «удержание».
- Индикаторы: «Питание» — зелёный, горит постоянно; «Связь» — зелёный, 1 раз в 10 секунд обмен по ПЛС, 1 раз в секунду на протяжении 10 секунд — режим тестирования; «Неисправность» — жёлтый, постоянно при неисправности клапанов или вскрытии корпуса, 2 раза в секунду — нет питания ПЛС. У клапана пара «открыт» и «закрыт»: мигание — движется, свечение — достигнуто положение, попеременное мигание — неисправность клапана.
Монтаж
- В корпусе есть отверстия для стены и крепление на DIN-рейку (винты DIN7981 2,9×25); отверстия под дюбели — диаметром 5 мм и глубиной 30 мм. Установка на горизонтальную и вертикальную поверхность; линии подвести до монтажа.
- ПЛС — огнестойкий кабель (нг-LSFR или нг-HFFR) до 3000 метров при сечении от 0,35 до 1 мм². Привод клапана — сечение от 0,75 до 1,5 мм² (например, КПСнг(А), Лоутокс, КунРС), цепи концевых выключателей не длиннее 30 метров.
- Питание 230 или 24 В — гибким проводом с двойной изоляцией (ГОСТ 7399-80) сечением от 0,75 до 1,5 мм²; L и N по маркировке платы, при питании клапанов постоянным током плюс — на «L», минус — на «N». Провода сформовать и промаркировать при подключении.
- Резисторы из комплекта подключают непосредственно к контактному устройству клапана. Схем несколько (реверсивный привод, электромагнитный со встроенным диодом и без, возвратная пружина взведена/не взведена): привод подключать только по схемам РЭ.
- После подключения закрыть верхнюю и нижнюю крышки и зафиксировать винтами из набора для крепления (4 шт.).
- Допускается установка в щиты ЩМП, ЩПС, навесные корпуса серий СЕ, ST (IP31-IP66), климатические шкафы ШТВ, СПЕКТРОН-ТШ, СПЕКТРОН-ТШ-В; при смежной установке в шкафу расстояние между модулями — 20 мм по горизонтали и вертикали.
- Комплект: резисторы, предохранители 5×20 мм 2 А 250 В (1-2 шт.) и 5 А 250 В (0-1 шт.) по исполнению.
- Проверка работоспособности — не реже одного раза в 6 месяцев: осмотр, надёжность контактов, запуск теста модуля на ППК и ручное управление клапанами.
Примеры
Клапан дымоудаления или огнезадерживающий
Модуль управляет приводом заслонки автоматически от ППК и вручную — встроенными кнопками и выносными кнопками клапанов.
Два-три клапана на одном модуле
В зависимости от исполнения модуль ведёт 1, 2 или 3 привода; у каждого клапана своя клеммная колодка и свои индикаторы.
Клапан с резервным питанием
Исполнения «Р» имеют основной и резервный ввод питания и сами переходят на резервный при потере основного.
Частые вопросы
Чем МДА-201 отличается от МДА-101?
Паспорта и РЭ совпадают по характеристикам, аппаратной версии платы (SDM-1 rev.4) и изготовителю; различаются наименование («комбинированный» у МДА-201), номер ТУ и сертификата соответствия. Исполнения 1Р, 2Р, 3Р есть только у МДА-201.
Сколько клапанов ведёт модуль?
Зависит от исполнения: -1 — один, -2 — два, -3 — три.
Какие приводы можно подключить?
Электромагнитный, реверсивный и с возвратной пружиной.
Сколько слотов занимает модуль?
Исполнения 1-3 занимают один слот; для исполнений «Р» паспорт указывает 1-3 слота в зависимости от модификации.
Что даёт исполнение «Р»?
Два ввода питания клапанов: основной и резервный, с автоматическим переходом на резервный при потере сигнала на основном; на ППК видно состояние обоих вводов.
Нюансы и грабли
- В модуле присутствует высокое напряжение — питание подключать строго по маркировке платы.
- Питание привода включать только после его подключения и настройки. Включать питание привода с открытой крышкой модуля запрещено.
- Прервать процесс открытия или закрытия клапана нельзя.
- Электромагнитный привод без встроенного диода контролируется по линии L1-N только на обрыв; чтобы контролировать и замыкание, обмотку подключают через диод VD1 (1N5408 или аналогичный): анодом к обмотке, катодом к клемме L1, плюс резистор 56 кОм 2 Вт. Если при приводе со встроенным диодом возникло «замыкание L1» — поменять полярность подключения к L1-N.
- Нельзя ставить на улице, в пыльных помещениях, с коррозионными парами и вблизи силовых кабелей.
- На клеммы не подавать провода сечением более 2,5 мм² — использовать переходные колодки. Сечение линии питания в РЭ дано по-разному: общее требование — до 2,5 мм², для подключения питания и силовых цепей клапанов — от 0,75 до 1,5 мм².
- Номиналы резисторов схем подключения (R1, R2 — 2 Вт 56 кОм ±5 %, R3 — 8,2 кОм, R4 — 1 кОм, R5 — 4,7 кОм, 0,5 Вт, ±5 %) зависят от схемы привода — не подменять.
- Чтобы удалить УСО из памяти ППК корректно, сначала отключить его от ПЛС.
- Исполнения «Р» занимают 1-3 слота на ППК — учесть в таблице слотов.
