МК-1 и МК-2 — безадресные модули для контроля линий оповещателей и сухих контактов

Два крошечных безадресных модуля на клеммы устройств: МК-1 — для линии пожарных оповещателей, МК-2 — для сухих контактов шкафов управления. Слот ППК не занимают.

Модели семейства

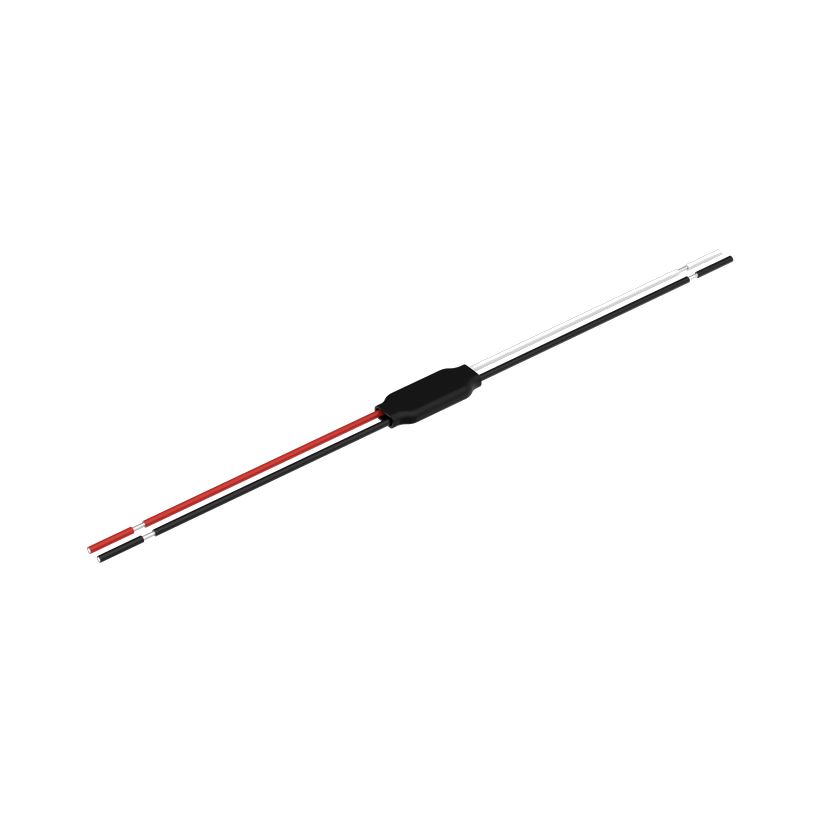

МК-1Подключение звуковых и световых пожарных оповещателей к контролируемым выходам ППК. Ключевой провод красный.

Макс. рабочее напряжение	DC 30 В
Макс. ток нагрузки	1 А
Сечение проводов	0,35 мм²
Адресные слоты	0
Температура	от -25 до +55 °C
Степень защиты	IP30
Габариты (без проводов)	20×10×4 мм
Масса	не более 3 г

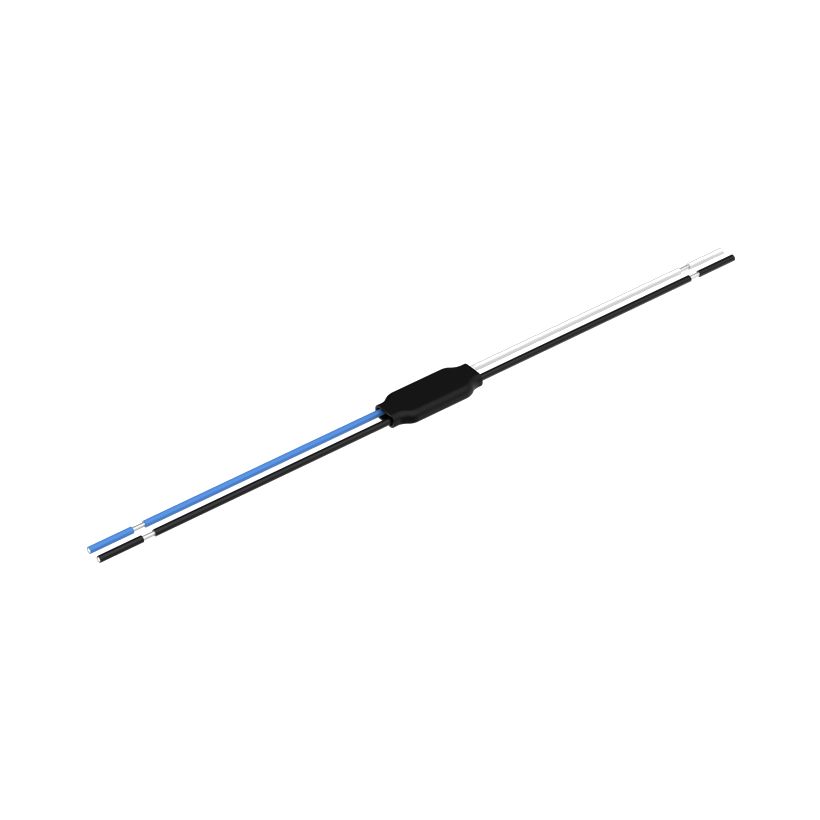

МК-2Подключение сухих контактов шкафов управления и другого оборудования к контролируемым входам ППК. Ключевой провод синий.

Макс. рабочее напряжение	DC 30 В
Ток потребления при КЗ	7,5 мА
Сечение проводов	0,35 мм²
Адресные слоты	0
Температура	от -25 до +55 °C
Степень защиты	IP30
Габариты (без проводов)	20×10×4 мм
Масса	не более 3 г

Как это работает и подключается

Модуль нужен, чтобы ППК контролировал линию от своих клемм до точки подключения оповещателей или сухих контактов.
Работает с прибором приёмно-контрольным и управления пожарным адресно-аналоговым Rubetek и с контроллером системы КС-02-250 (по паспорту).

Монтаж

Ставить модуль прямо на клеммы подключаемых устройств или в монтажные короба как можно ближе к ним — иначе контролируемый участок линии кончится раньше, чем нужно.
Подключение — только при отключенном напряжении; соблюдать полярность и цветовую маркировку проводов.
Если модуль хранился на холоде, перед включением выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C), чтобы не было конденсата.
После монтажа проверить работоспособность по разделу 2.5 РЭ.

Примеры

Один оповещатель на выходе ППК

МК-1 ставится у оповещателя; РЭ даёт схему подключения одного ОП и отдельную схему для нескольких ОП.

Сухой контакт на входе ППК

МК-2 подключает сухой контакт шкафа управления к контролируемому входу ППК — по схеме в РЭ.

Частые вопросы

Занимает ли модуль адрес на ППК?

Нет, количество занимаемых адресных слотов — 0; модуль безадресный.

Чем МК-1 отличается от МК-2?

МК-1 — для звуковых и световых пожарных оповещателей на выходах ППК, МК-2 — для сухих контактов на контролируемых входах ППК.

Нюансы и грабли

Конструкция не рассчитана на агрессивные среды, пыль и взрывоопасные помещения.
МК-1 и МК-2 внешне почти одинаковы; различаются цветом ключевого провода (МК-1 красный, МК-2 синий) — не перепутать при раскладке по объекту.
Модуль невосстанавливаемый и необслуживаемый: вышедший из строя заменяют, не ремонтируют.
