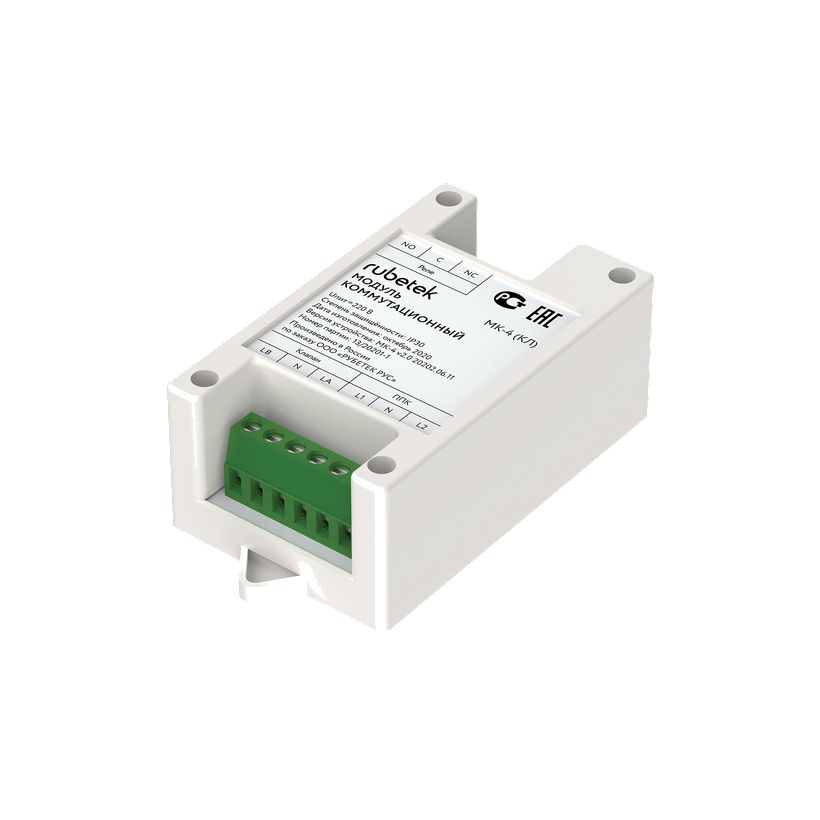

МК-4 — модуль для реверсивных приводов клапанов противопожарных

Безадресный модуль на 230 В для подключения реверсивных противопожарных клапанов и другого оборудования с сухим контактом к выходам пожарного ППК Rubetek.

Модели семейства

МК-4Подключение реверсивных клапанов противопожарных и оборудования с управлением сухим контактом к выходам ППК.

Рабочее напряжение	230 ± 10 %
Потребляемый ток	не более 20 мА
Макс. коммутируемый ток	2 А
Сечение проводов	0,2-1,5 мм²
Температура	от -10 до +55 °C
Степень защиты	IP30
Габариты	97,5 × 50 × 32 мм
Масса	не более 0,07 кг
Адресные слоты	0

Как это работает и подключается

Модуль подключается к выходу ППК; в ППК клапан настраивают в меню «Настройки → Клапаны → Настройки включения».
Параметры включения реверсивного привода по РЭ: режим реле — импульсный, контроль линии L1 — да, время включения 45 с, время доудержания реле 45 с, обратная связь 4,7 кОм.

Монтаж

Ставить на клеммы подключаемых устройств или в монтажные короба рядом с ними, чтобы контролировалась линия от ППК до клапана.
Подключение — только при отключенном напряжении питания.
Перед включением после холода выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C).
Класс защиты от поражения током по паспорту — 0: питание 230 В, работать аккуратно.

Примеры

Привод клапана противопожарного

Схема подключения привода в РЭ; если заслонка вращается не в ту сторону, меняют местами провода на контактах LA и LB.

Частые вопросы

Занимает ли МК-4 адрес на ППК?

Нет, адресные слоты — 0.

Какой максимальный ток он коммутирует?

2 А при рабочем напряжении 230 ± 10 %.

Нюансы и грабли

Не использовать в агрессивных средах и во взрывоопасных помещениях.
Направление вращения заслонки не совпало — не перекладывать схему, а поменять местами провода на LA и LB.
Настройки включения в ППК (импульсный режим, 45 с, обратная связь 4,7 кОм) заданы для реверсивного привода; для других нагрузок сверяться с РЭ.
