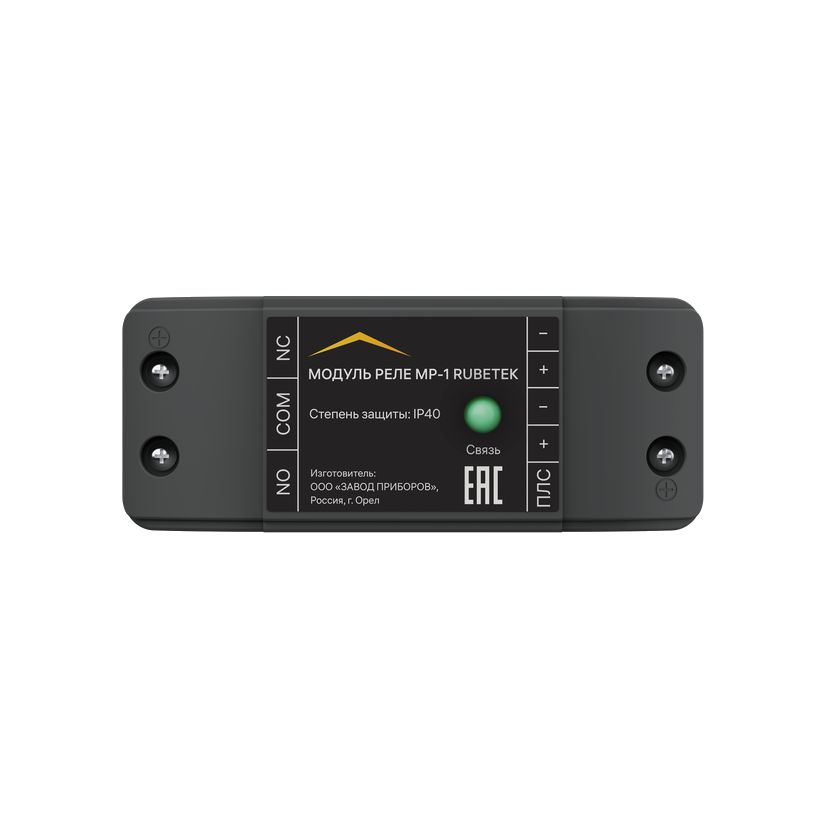

МР-1 — адресный модуль реле на один выход «сухой контакт»

Компактный (80×32×21 мм) адресный модуль реле с питанием от ПЛС: один выход «сухой контакт» для шкафов ШУ-ДУ и другого оборудования, управляемого сухим контактом.

Модели семейства

МР-1Подключение к шкафам управления вентилятором дымоудаления ШУ-ДУ и оборудованию с управлением сухим контактом.

Канал связи	ПЛС
Адресные слоты	1
Питание	по ПЛС
Ток потребления	0,3 мА в дежурном, 28 мА в режиме «Пожар»
Коммутируемый ток	0,3 А при 250 В, 2 А при 30 В
Коммутируемое напряжение	не более DC 30 / AC 250 В
Выходов СК	1
Сечение проводов	от 0,35 до 1,0 мм² (ПЛС), от 0,2 до 1,5 мм² (СК)
Температура	от -10 до +55 °C
Степень защиты	IP40
Габариты	80×32×21 мм
Масса	не более 0,03 кг

Как это работает и подключается

Привязка на ППК: «3.УСО» → привязка устройств → «Проводные УСО», поочерёдно, когда вся ПЛС и основания смонтированы.
В настройках устройства: событие запуска, список реакций включения реле и инверсия управления; для устройства доступно добавление 255 управляющих событий.
Есть режим обхода и кнопка «Тест»; состояние реле видно в меню ППК.

Монтаж

Модуль ставят внутри охраняемого объекта в местах, защищённых от осадков, механических повреждений и доступа посторонних.
ПЛС — огнестойкий кабель (нг-LSFR или нг-HFFR), не более 3000 метров, сечение от 0,35 до 1,0 мм².
На клеммы СК не ставить провода сечением более 1 мм² — иначе можно сломать колодки; провода формовать и маркировать при подключении.

Примеры

Шкаф ШУ-ДУ

Контакт реле запускает шкаф управления вентилятором дымоудаления по событию, заданному в ППК.

Частые вопросы

Сколько выходов у МР-1?

Один выход «сухой контакт»; у МР-4 их четыре.

Чем питается?

По ПЛС; ток потребления 0,3 мА в дежурном режиме и 28 мА в режиме «Пожар».

Нюансы и грабли

Запрещено ставить на улице, в пыльных помещениях, с коррозионными парами.
Чтобы удалить УСО из памяти ППК корректно, сначала отключить его от ПЛС.
Если модуль был на холоде, выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C).
